5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten.
Spannungsführende Teile in der Umgebung abdecken!
Gerät anschließen und montieren

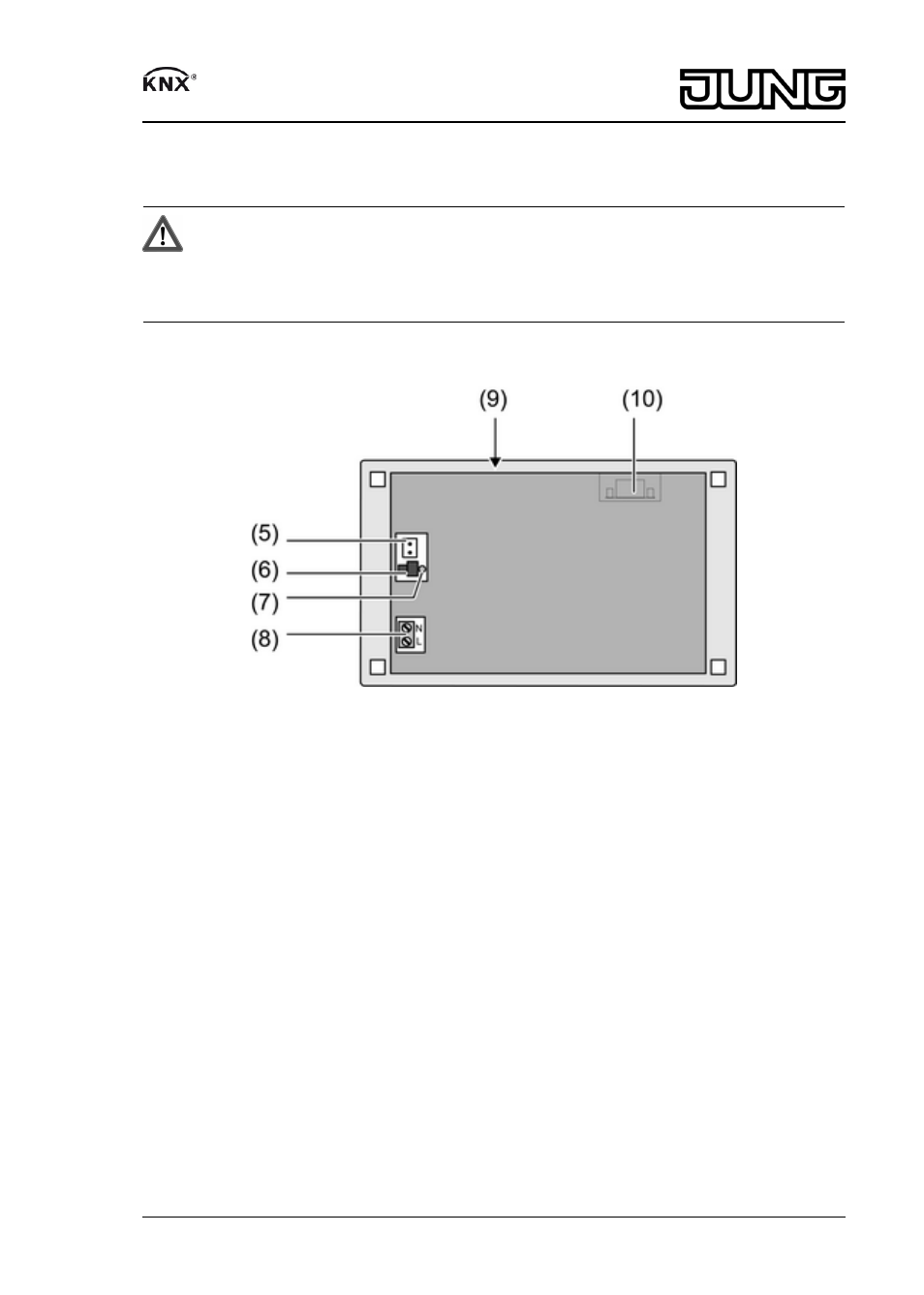

Bild 2: Rückseite
(5) Busanschluss
(6) Programmier-Taste
(7) Programmier-LED
(8) Netzanschluss
(9) Reset-Taste
(10) RS232-Schnittstelle
i Empfehlung: Für optimale Ablesung in Augenhöhe montieren.
Montage in Einbaugehäuse (siehe Kapitel 6.2. Zubehör).
i Programmier-Taste und -LED und RS232-Schnittstelle sind nur von der Geräte-Rückseite
zugänglich. Wenn möglich, physikalische Adresse und Anwendungssoftware vor der
endgültigen Montage in das Gerät laden.
o Einbaugehäuse in Wand montieren. Pfeil OBEN TOP zeigt nach oben. Busleitungen und
230-V-Leitungen durch die vorgesehenen Durchführungen ziehen.
o Über die abgemantelten Netzspannungsadern den beliegenden Schlauch ziehen.
o Netzspannung AC 230 V~ an Klemme (8) anschließen.
o Busleitung an Klemme (5) anschließen.
o Gerät in Einbaugehäuse montieren. Beiliegende Schrauben verwenden.
o Rahmen montieren (siehe Kapitel 6.2. Zubehör).
3/5
82507913
17.08.2010
LCD-Melde- und Bedientableau
