UP-Einbaugehäuse für KNX Flat Panel PC
Art.-Nr.: PCT 15 EBG
4. Montage
4.1. Hohlwandmontage
Ausschnittmaß:
Breite. 400 mm
Höhe: 318 mm
Befestigen Sie das Gehäuse mit den Krallen (2).
Klemmstärke ca. 10 - 30 mm
L Putzhaken werden nicht benötigt.
Führen Sie die Leitungen durch beiliegende
Doppelmembrandichtungen in das Gehäuse.
Verschließen Sie nicht benötigte Leitungsöffnungen mit beiliegenden
Doppelmembrandichtungen.
4.2. Montage in feste Wände
Montieren Sie die 4 Putzhaken (1) mit beiliegenden Schrauben an das
UP-Gehäuse.
Führen Sie die Leitungen durch beiliegende
Doppelmembrandichtungen in das Gehäuse.
Verschließen Sie nicht benötigte Leitungsöffnungen mit beiliegenden
Doppelmembrandichtungen
Verschließen Sie alle Öffnungen von außen mit Klebeband.
L Eindringender Gips kann das Gehäuse und mechanische Teile
beschädigen

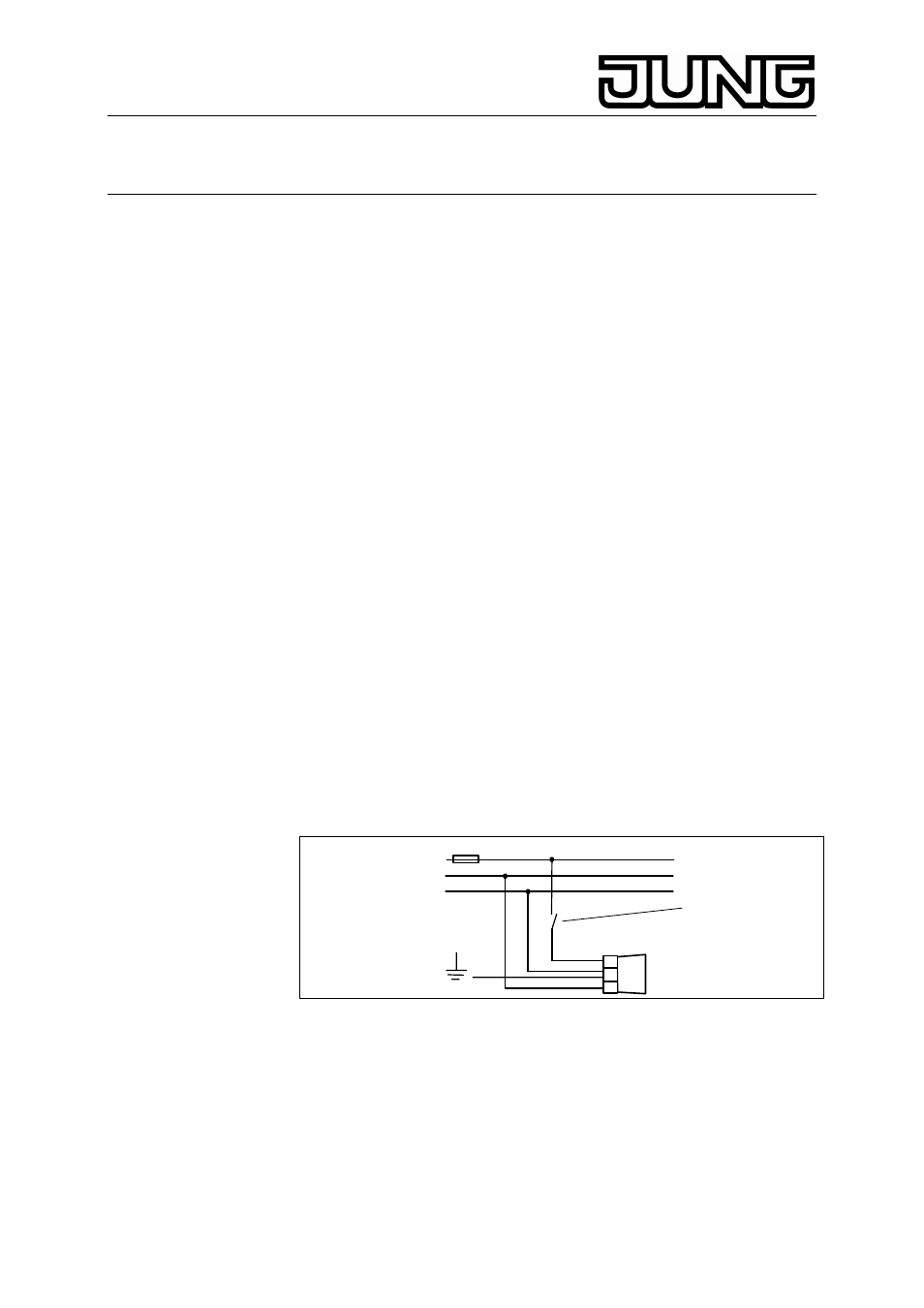

5. Anschluss
Anschluss der Spannungsversorgung AC 230V~.
L
N
PE
AC 230 V~
L
PE
N
12
Zur Netztrennung mech. Schalter oder Schaltaktor (12) verwenden
L Neustart des Flat Panel PC erfolgt nur nach Netztrennung.
6. Anhang
6.1. Technische Daten
Spannungsversorgung:
AC 230 V ~
Maße:
ca. 316 x 399 x 68 (H x B x T)
