KNX Raum-Controller-Modul
Art.-Nr.:
RCD..3094
M..
RCD..3096 M..
L
GEFAHR!
Gefahr durch elektrischen Schlag! Bei Montage mit 230 V-
Steckdosen unter einer gemeinsamen Abdeckung besteht im
Fehlerfall Gefahr durch elektrischen Schlag!
Zur Befestigung am Tragring ausschließlich die beiliegenden
Kunststoffschrauben verwenden!
L
VORSICHT!
Gerätedefekt durch elektrostatische Entladung.
Ausschließlich die beiliegenden Kunststoffschrauben
verwenden.
Tragring (4) lagerichtig auf eine UP-Gerätedose (DIN 49073)
montieren. Kennzeichnung TOP = oben beachten; Kennzeichnung A
oder B vorne. Beiliegende Dosenschrauben verwenden.
Abdeckrahmen (5) auf Tragring stecken.
Tastsensor-Modul (6) mit KNX-Anschlussklemme (10) an den KNX
anschließen und auf den Tragring stecken (Busanschluss unten
herausführen).
Tastsensor-Modul mit beiliegenden Kunststoffschrauben (7 und 9) am
Tragring befestigen (Schutz gegen Demontage oder Diebstahl). Die
Kunststoffschrauben nur leicht anziehen.
L Vor Montage der Abdeckungen (8) die physikalische Adresse in das
Gerät laden (Inbetriebnahme).
Montieren der Tastenabdeckungen
Die physikalische Adresse muss in das Gerät geladen worden sein.
Die Abdeckungen einzeln auf das Gerät setzen. Anordnung der
Abdeckungen Siehe Bild 1.
Wenn die Abdeckung richtig sitzt, mit kurzem Druck einrasten.
L Um die richtige Lage der Tastenabdeckungen zu erkennen, befindet
sich auf der Innenseite die Kennzeichnung TOP = oben.
Beschriftbare Abdeckungen montieren
Beschriftbare Abdeckungen lassen sich nach Kundenwunsch beschriften.
Handelsübliche Folien o. ä. mit Hilfe der JUNG-Beschriftungssoftware
beschriften und in die Tasten einlegen.

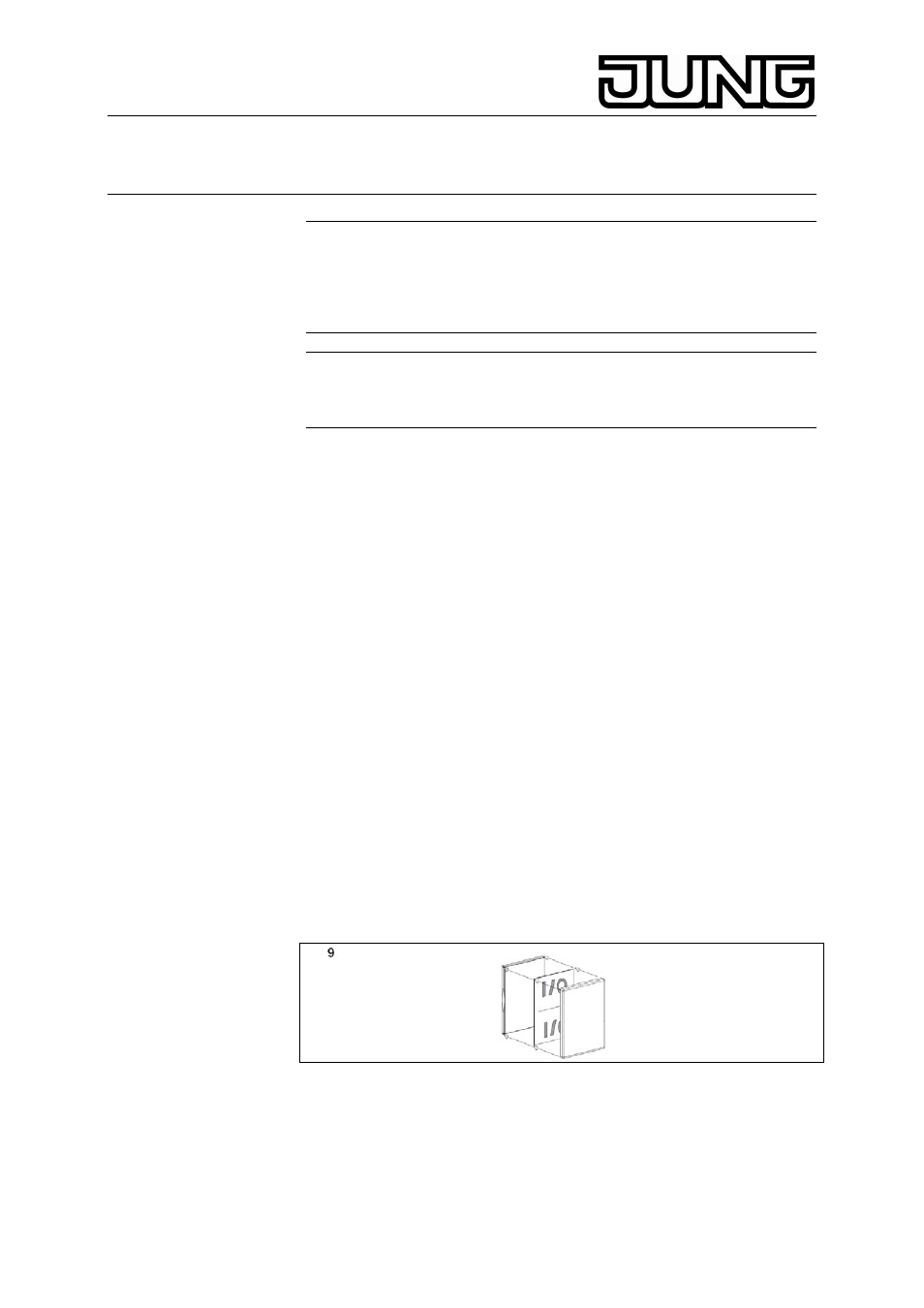

Beschriftbare Abdeckung montieren (Bild 9).
