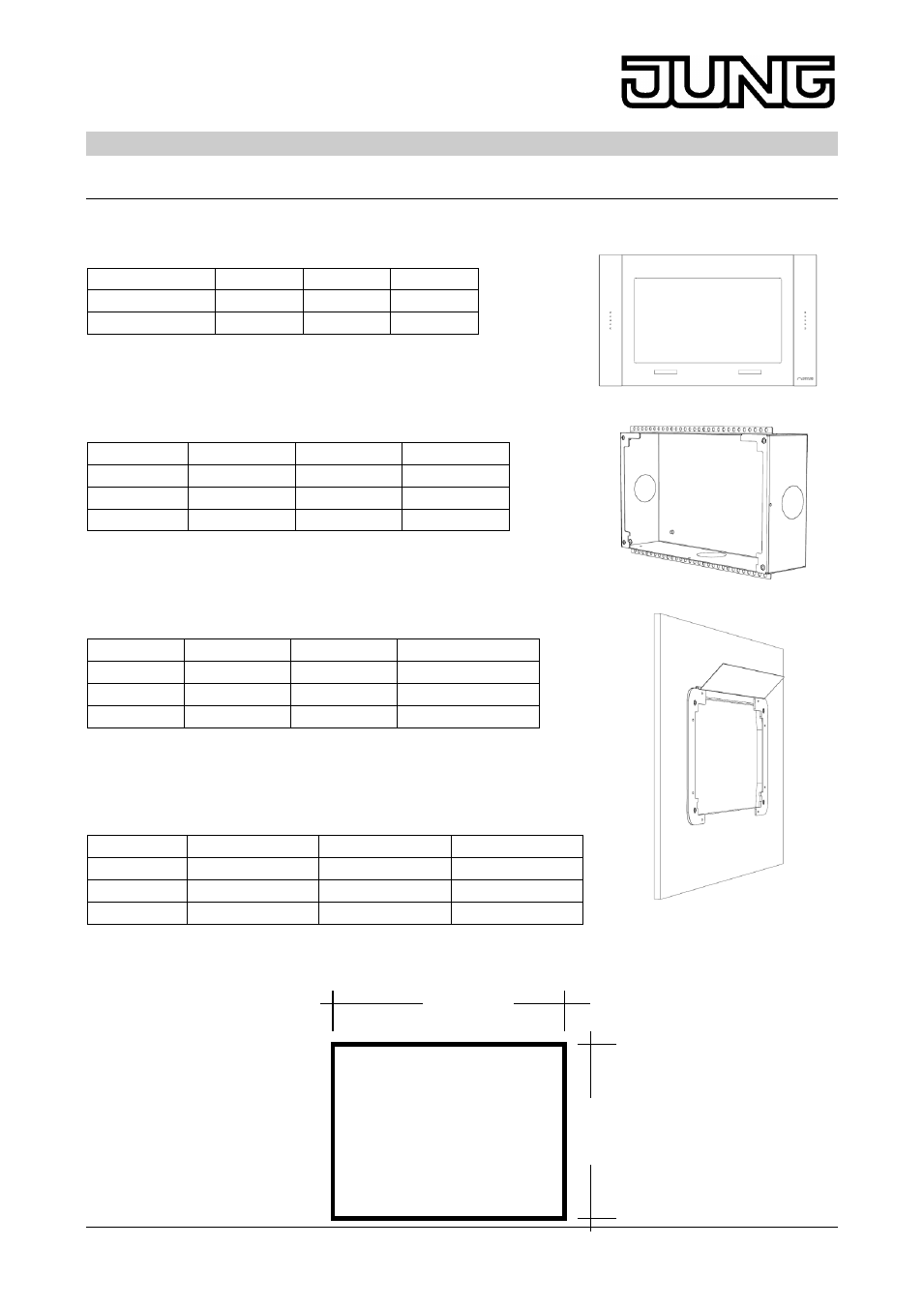

C1. Mechanische Daten
Außenmaße JUNG Smart Pilot - Rahmen:
SP10 SP15 SP19
Breite (d): 333 mm 510 mm 600 mm
Höhe (e): 200 mm 306 mm 345 mm
Ausschnittsmaße Unterputzgehäuse:
SP10EBGD SP15EBGD SP19EBGD
Breite (d): 315 mm 492 mm 582 mm
Höhe (e): 182 mm 288 mm 327 mm
Tiefe: 80 mm 80 mm 80 mm
Platzbedarf Trockenbaukit:
SP10TBKD SP15TBKD SP19TBKD
Breite (d): 345 mm 522 mm 612 mm
Höhe (e): 212 mm 318 mm 357 mm
Tiefe: 80 mm 80 mm 80 mm
Für die Ausschnittsmaße siehe Schablone
Ausschnittsmaße für wandbündige Montage:
SP10WEBKD SP15WEBKD SP19WEBKD
Breite (d): 328 mm 506 mm 596 mm
Höhe (e): 196 mm 302 mm 341 mm
Tiefe: 80 mm 80 mm 80 mm
d
e
