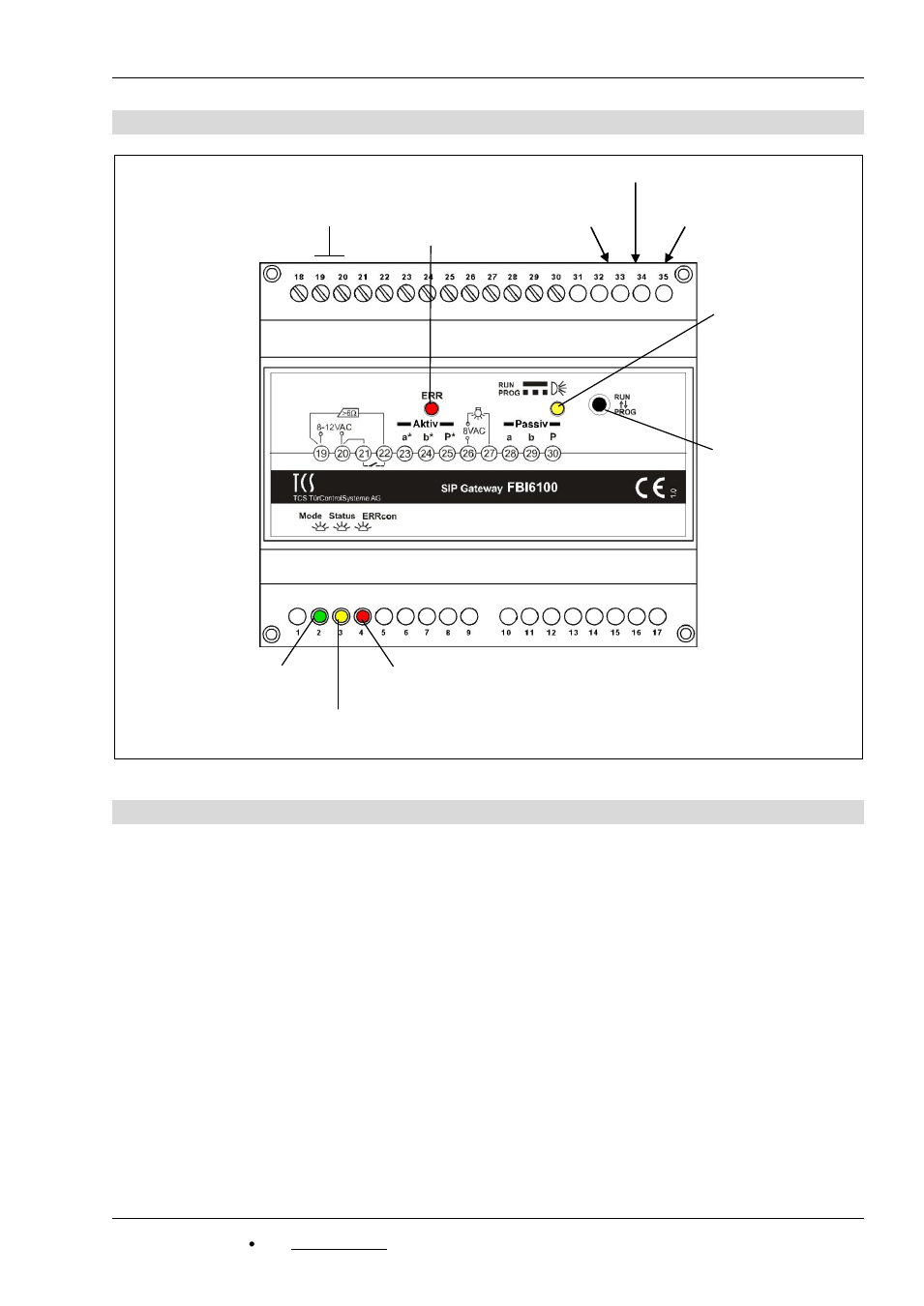

Geräteübersicht
Technische Daten
Gehäuse:
Reiheneinbaugehäuse 6 TE für Hutschiene nach
DIN EN 60715 TH35
Gewicht:
215 g
Zulässige Umgebungstemperatur: 0 °C ... +40 °C
Schutzart:
IP 20
Betriebsart AKTIV
Versorgungsspannung:
8-12 V AC (vom Klingeltransformator NWV1000-0400)
Ausgangsspannung Leerlauf:
U(a/b) = 24 V ± 1 V, U(b/P) = 26V ± 1V
Ausgangsspannung Sprechen:
U(a/b) = 22 V ± 1 V
Ausgangsstrom:
I(a) =40 mA,
Maximaler Ausgangsstrom:
I(Pmax) = 180 mA
Betriebsart PASSIV:
Versorgungsspannung:
+26 V ± 8 % (Versorgungs- und Steuergerät)
Eingangsstrom:
I(a) = 0,05 mA, I(P) = 27
mA
Maximaler Eingangsstrom:
I(Pmax) = 45 mA
Anschluss RJ45
Statusanzeige
(LED orange)
Statusanzeige
(LED grün)
Anzeige Fehler
am TCS:BUS
(LED rot)
Anzeige
RUN/PROG
RUN/PROG-
Taster
Anschluss Ver-
sorgungsspannung
Betriebsspannungs-
anzeige (LED grün)
Anzeige Status Sprech-
verbindung (LED orange)
Anzeige Fehler
SIP (LED rot)
