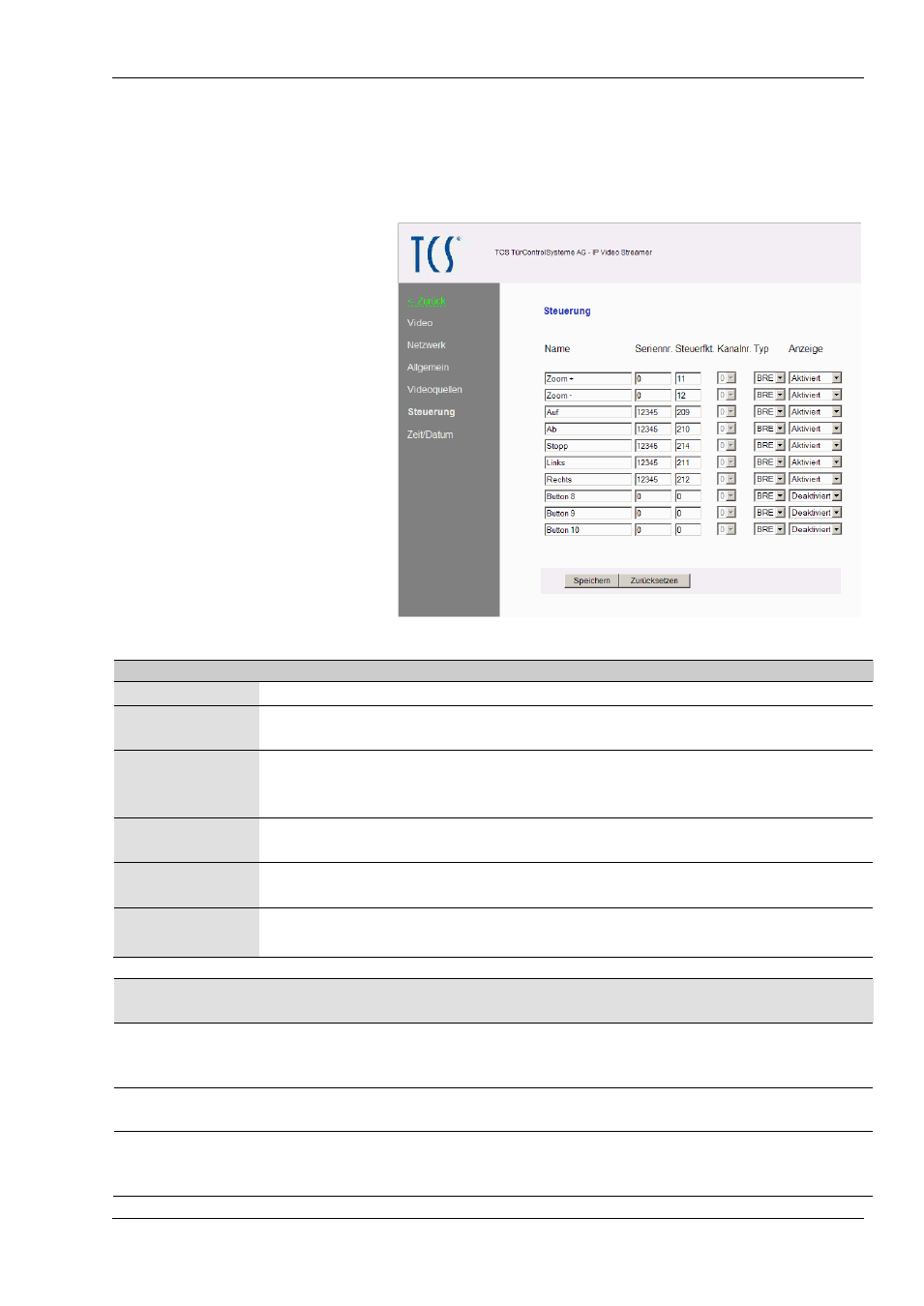

Steuerung
Im Menü Steuerung können dargestellte Tasten und Statusanzeigen konfiguriert werden.
Für die Umsetzung innerhalb einer TCS:BUS
®
-Anlage werden je nach Anforderung fol-
gende Geräte verwendet: FBI4200, BRE2 oder FBS1100.
Tragen Sie die Daten ein.
Bestätigen Sie mit der Spei-
chern-Taste, die Einstellun-
gen werden übernommen.
Der Button Zurücksetzen
setzt den Inhalt auf den zu-
letzt gespeicherten Zustand
zurück. Es wird kein Werks-
zustand geladen.
Parameter
Erläuterung
Name
Eindeutiger Name zur Anzeige im Menü „Liveübertragung“.
Seriennummer Die Seriennummer des verknüpften Gerätes bzw. Funktion wird hier
eingetragen.
Steuerfunktion
Diese Nummer legt die Bedeutung und Funktion des gesendeten oder
empfangenen Steuerprotokolls auf dem TCS:BUS
®
fest.
Nur einzutragen, wenn BRE ausgewählt.
Kanalnummer
Die Kanalnummer eines verknüpften FBI4200 wird hier eingetragen.
Nur einzutragen, wenn FBI ausgewählt.
Typ
Es können drei Geräte-Typen gewählt werden: FBI, BRE und FBS
(siehe Tabelle unten)
Anzeige
Aktiviert oder deaktiviert die Darstellung der Funktion Name im Menü
Liveübertragung
Geräte-
Typ
Eintragung
erzeugt
Funktion
Eintragen in Übersicht
FBI
Taste mit
Statusanzeige
Kanalfunktionen mit Zustandsan-
zeige (Parallellauf mit IMM1100)
Kanalnummer,
Seriennummer des FBI
oder extent™
BRE
Taste
Senden der Steuerfunktion
Seriennummer und
Steuerfunktionsnummer
FBS
Statusanzeige Zustandsanzeige
(EIN = Steuerfunktion 1 oder 3,
AUS = Steuerfunktion 2 oder 4)
Seriennummer
