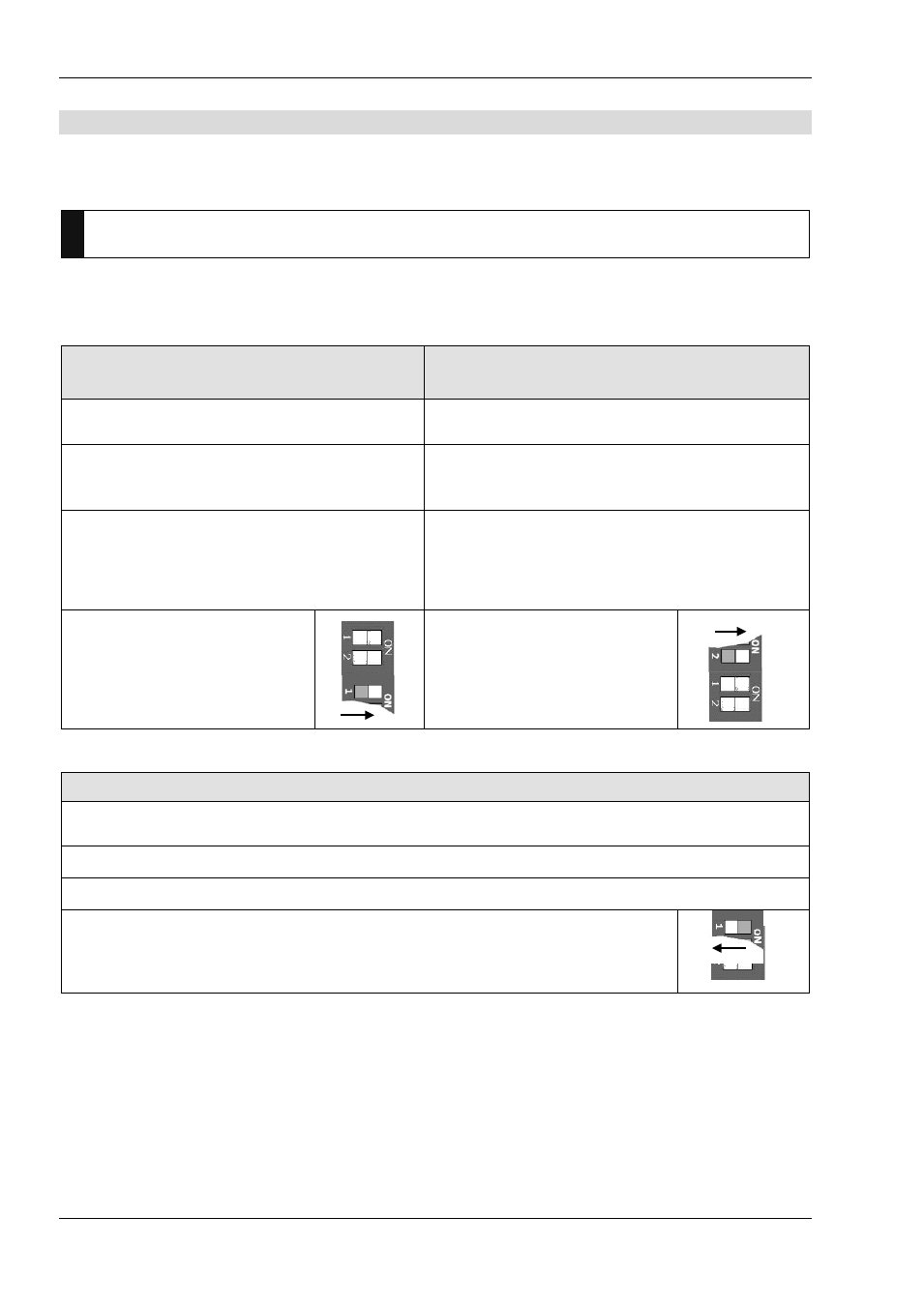

Anpassen des Gerätes
Das Transponderlesermodul ist werksseitig für Anlagen mit Schleifenwiderstand
≤ 20 Ohm
und den Betrieb am TCS.BUS
®
eingestellt und mit einem Kunststoffplättchen gesichert.
!
Entfernen Sie das selbstklebende Kunststoffplättchen auf dem DIP-Schalter nur, wenn
Sie eine Anpassung vornehmen müssen.
• Entfernen Sie das Kunststoffplättchen.
• Stellen Sie den DIP-Schalter wie folgt ein.
Anpassen für Anlagen ohne P-Ader
(2-Drahtbetrieb)
Anpassen an Anlagen-Leitungslängen
(lange Leitungen)
Werksseitig voreingestellt:
OFF (= 3-Drahtbetrieb)
Werksseitig voreingestellt:
OFF (für normale Leitungslänge:
≤ 20 Ohm)
Ist anzuwenden,
falls nur zwei Leitungen in einer Anlage
vorhanden sind.
Ist anzuwenden,
um einen Schleifenwiderstand von bis zu
60 Ohm nutzen zu können.
Bedingung:
Es darf nur ein Lesegerät pro Versorgungs-
und Steuergerät angeschlossen werden.
Für Neuinstallationen ist eine P-Ader
vorzusehen.
Bedingung:
In der Anlage eingebundene Außenstationen und
Steuergeräte müssen für Anlagen bis 60 Ohm
Schleifenwiderstand geeignet sein.
DIP-Schalter unten:
Schalter 1 ON
DIP-Schalter oben:
Schalter 2 ON
RS485-Schnittstelle
Werksseitig voreingestellt:
DIP-Schalter oben, Schalter 1 ON (für Installation am Ende des Stranges).
Ist anzuwenden:
Für Betrieb über RS485-Schnittstelle
Bedingung:
Stromversorgung mit 24 V DC-Netzteil oder TCS:BUS
®
Wenn das Gerät nicht am Ende eines RS485-Stranges installiert ist,
DIP-Schalter oben:
Schalter 1
OFF
