3

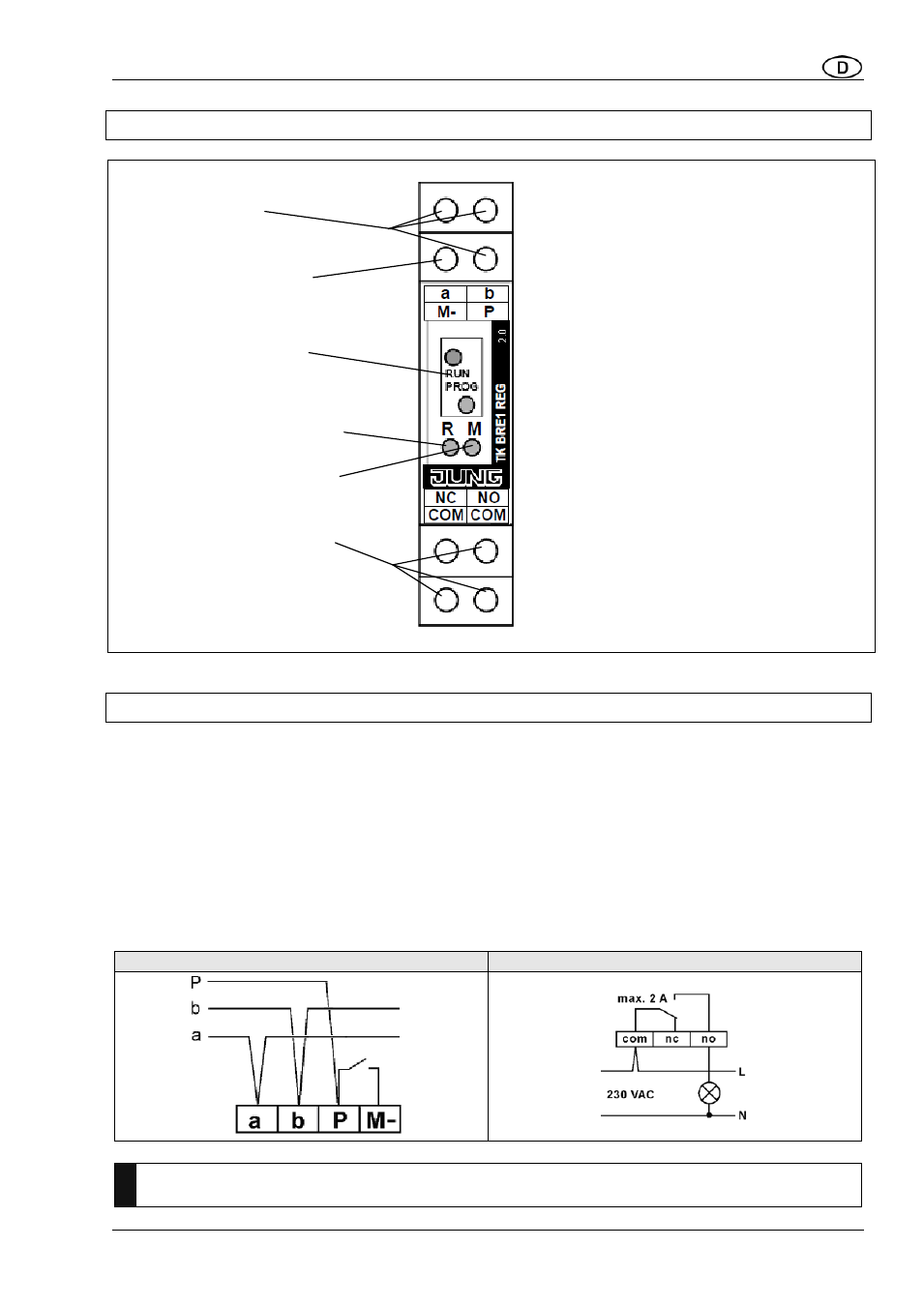

Geräteübersicht
Montage und Installation
Montage
Reiheneinbau in Verteilung auf Hutschiene DIN EN 50022
Leitungen anschließen
Alle Klemmen: max. 1,5 mm²
• Schließen Sie die Leitungen gemäß Anschlussplan an.
TCS:BUS-Klemmen, Eingangsklemme Ausgangsklemmen
!
Die max. Leitungslänge für Anschlussleitungen zur Eingangsklemme des
Meldereinganges beträgt 2,00 m.
TCS:BUS-
Klemmen
Eingangsklemme
Taster und LED
Programmiermodus
Status-LED Ausgang
Status-LED Eingang
Ausgangsklemmen
