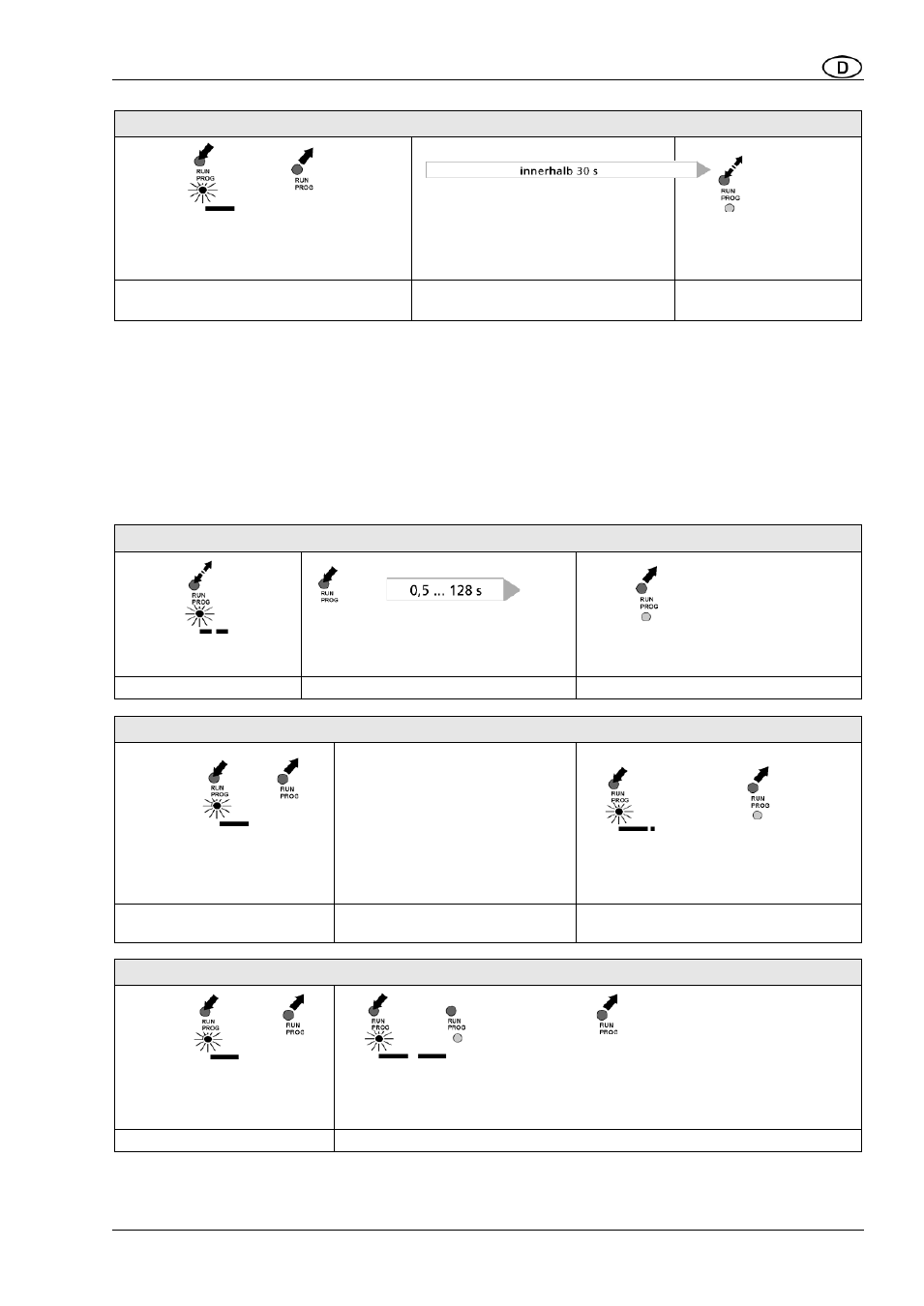

Ausgang zu einer TCS:BUS-Aktion zuordnen
TKBRE1
so lange drücken,
loslassen
bis LED leuchtet
1)
Klingeltaste betätigen oder
Türöffner betätigen oder
Etagentaster betätigen oder...
Etagentaster betätigen oder...
kurz drücken,
LED aus
gewünschte :BUS-Aktion
ausführen
Ausgang der TCS:BUS-
Aktion zugeordnet.
Diese Programmierung funktioniert mit allen Protokollen, die eine Seriennummer übertra-
gen. Wird eine bereits programmierte Klingeltaste betätigt, so wird der Schaltausgang dem
Türruf mit dieser Klingeltaste zugeordnet. Dabei wird keine Zuordnung der Klingeltaste
belegt. Wird der Türöffner der Innenstation betätigt, so wird der Schaltausgang nur dem
Türöffnerkommando dieser Innenstation zugeordnet, nicht dem generellen Türöffnen.
Damit wird z.B. eine selektive Erlaubnis zum Türöffnen möglich.
1) Das TKBRE1 kehrt nach 30 s in den Betriebsmodus zurück, die LED erlischt. Wollen Sie die Programmierung an
dieser Stelle abbrechen, schalten Sie den Programmiermodus der Anlage am Steuergerät aus.
Schaltzeit des Ausgangs einstellen
TKBRE1
kurz drücken,
LED blinkt
so lange (Zeit) drücken,
wie das Relais aktiviert sein soll
nach Ablauf der gewünschten Zeit los-
lassen, LED erlischt
Schaltzeit eingestellt
TCS:BUS-Aktion dem Eingang zuordnen
TKBRE1
so lange drücken, los-
bis LED leuchtet
lassen
Türöffner betätigen oder
Etagentaster betätigen
oder...
(freie :BUS-Aktionen durch
Eingabe über Servicegerät
TK-Service)
so lange drücken,
loslassen,
bis LED kurz auf-
LED aus
leuchtet
gewünschte :BUS-Aktion
ausführen
Eingang auf :BUS-Aktion zugeordnet
Grundeinstellung
2
laden: Schaltzeit des Ausgangs = 1 s, Eingang sendet Türöffnerprotokoll AS=0
TKBRE1
so lange drücken, los-
bis LED leuchtet
lassen
so lange drücken, bis LED
loslassen
kurz erlischt, leuchtet, erlischt
Programmierung gelöscht
2) Grundeinstellung ist identisch mit Lieferzustand. Diese Funktion setzt nur die manuellen Programmierungen zurück.
Programmierungen die mit dem PC vorgenommen wurden, werden nicht zurückgesetzt.
