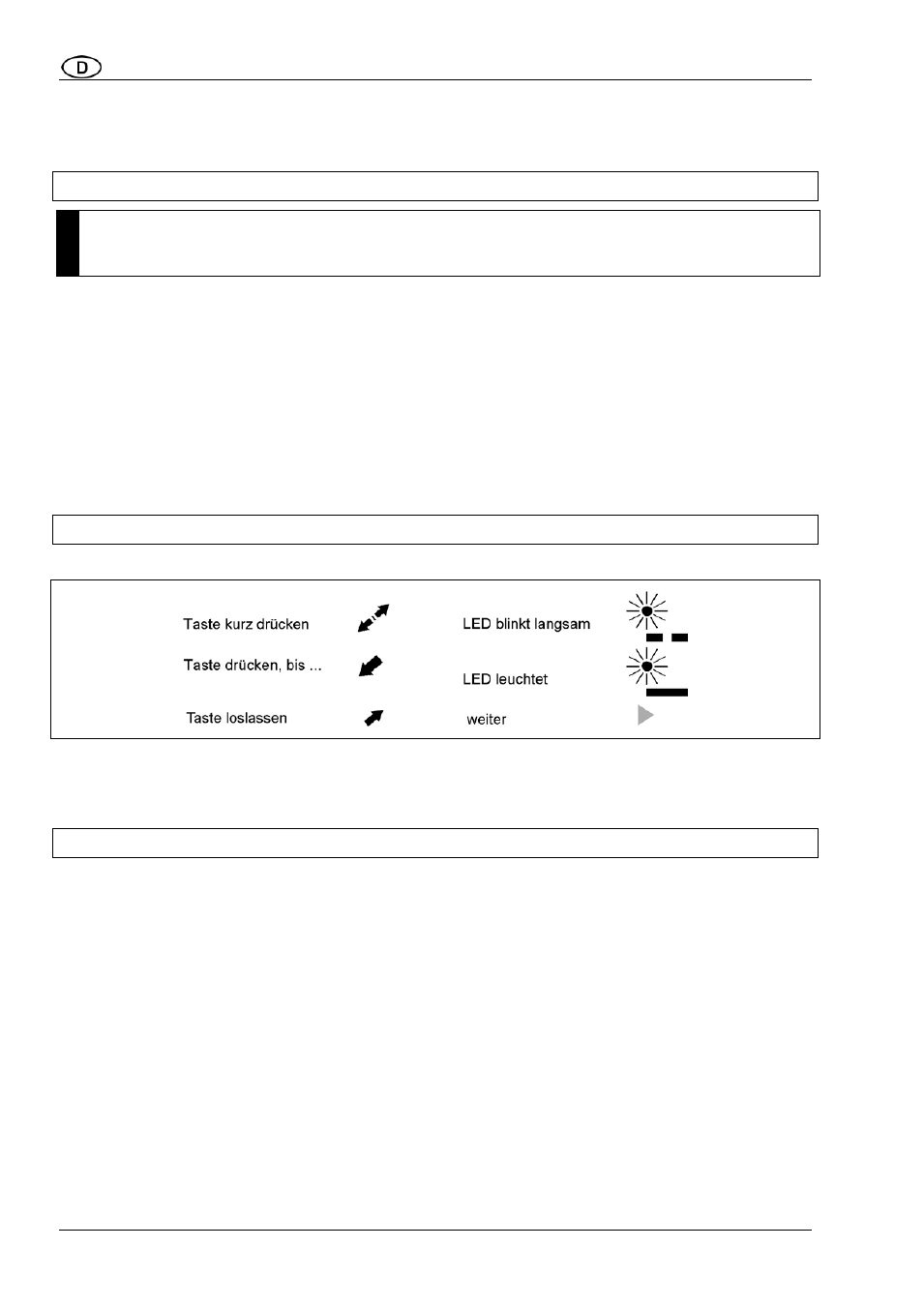

Seite 4
4
Inbetriebnahme
!
Die Summe der Eingangströme von Innen-, Außenstationen und Geräten darf den Aus-
gangsstrom
I(P)
des Steuer- und Versorgungsgerät bzw. des zusätzlichen Gleichspan-
nungsnetzteils nicht überschreiten.
• Installieren Sie die Geräte der Anlage vollständig.
• Prüfen Sie die a-, b- und P-Ader auf Kurzschluss.
• Schalten Sie die Netzspannung ein.
Folgende Funktionen stehen ohne weitere Programmierung zu Verfügung
- Sprechverbindung von den Innenstationen zur Außenstation
- Türöffnerfunktion
- Lichtschalten
• Programmieren der Anlage siehe Anleitung der Außenstation
• Programmieren der Zusatzfunktionen der Steuerrelais
Bedienung
Legende
Technische Daten
Versorgungsspannung:
+24 V ± 8 % (Versorgungs-
und Steuergerät)
Gehäuse:
Reiheneinbaugehäuse für Hutschiene DINEN50022
Abmessung (in mm):
85 x 17,5 x 60 (1 TE)
Gewicht:
52 g
Zuläss. Einsatz-Temperatur:
0 °C ... +40 °C
Eingangsstrom (Binäreingang):
2,5 mA
Eingangsstrom (3-Draht):
I(a) =0,4 mA, I(P) = 1,4 mA
ohne Last
max. Eingangsstrom:
I(Pmax) = 30 mA
Strom über Eingangskontakt:
2,5 mA
min. notwendige Aktionsdauer
am Eingang:
100 ms
Relaisausgang, Wechsler:
230 V, 50- 60 Hz / 2 A
