Seite 2
2

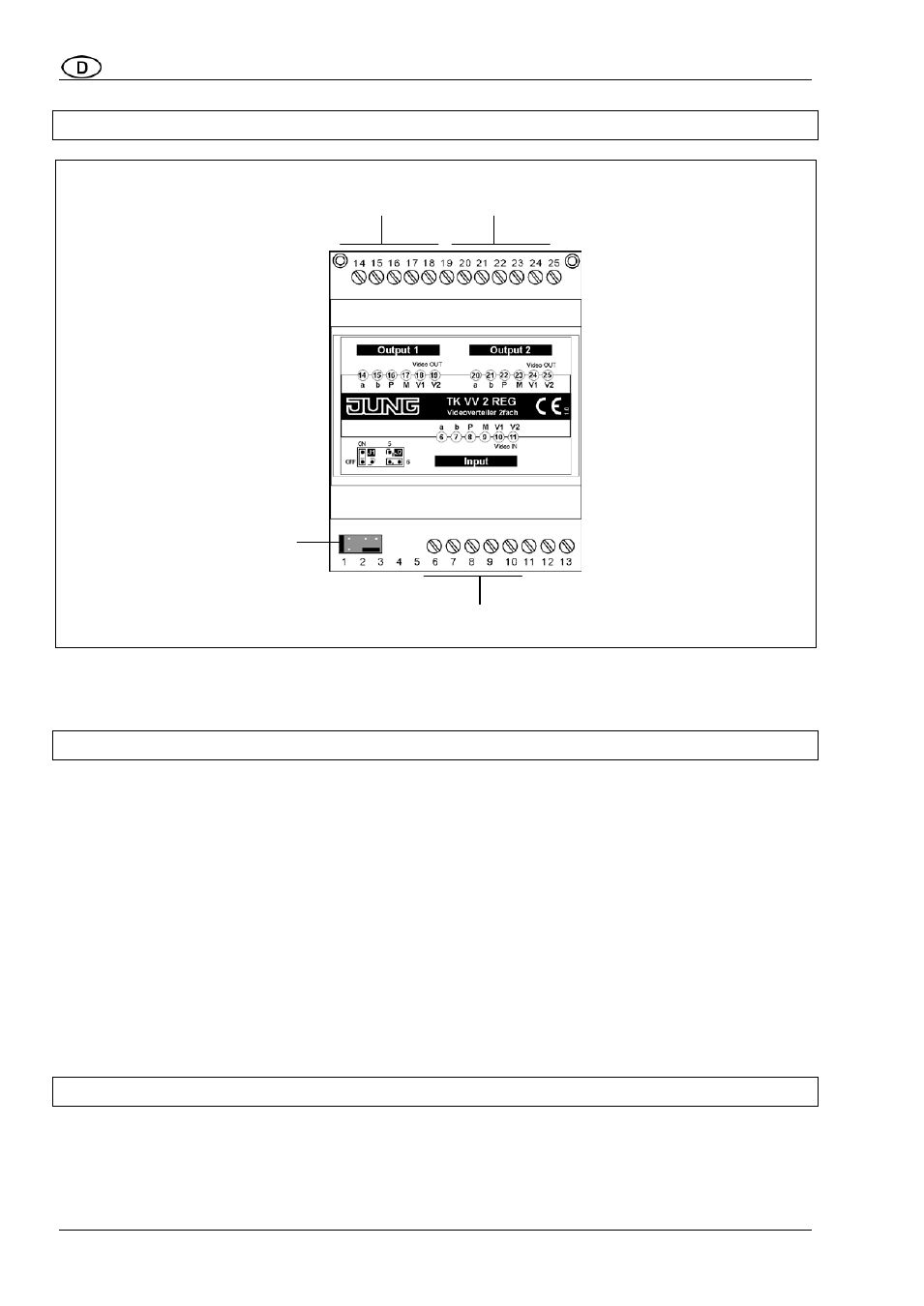

Geräteübersicht
Gerät geschlossen
Technische Daten
Versorgungsspannung:
AC 230 V~ ± 8 % (Versorgungs- und Steuergerät)
Gehäuse:
Reiheneinbaugehäuse (REG 4 TE) für Hutschiene
DIN EN 60715 TH35
Gewicht
130 g
Zulässige Umgebungstemperatur:
0 °C bis +40 °C
Eingangsstrom:
I(a) = 0,0 mA, I(P) = 60 mA
Maximaler Eingangsstrom
I(Pmax) = 70 mA
Eingangs-/ Ausgangsimpedanz:
100 Ohm balanced (J1 gesteckt)
Verstärkungs-Einstellung:
0 bis +12 dB gesamt
Maximaler Ausgangspegel:
4 Vpp an 100 Ohm (bei 1 Vpp am Eingang)
6-Drahtbetrieb erforderlich.
Bestimmungsgemäßer Gebrauch
Der TK VV 2 REG nimmt ein Videosignal auf und verteilt es auf 2 voneinander unabhängi-
ge, aktive Ausgänge.
Anschlussklemmen
Videoeingang
Anschlussklemmen
Videoausgang 1
Anschlussklemmen
Videoausgang 2
J1: Abschlusswiderstand
J2: ( nur auf Anfrage)
J1 J2
