Seite 7
7

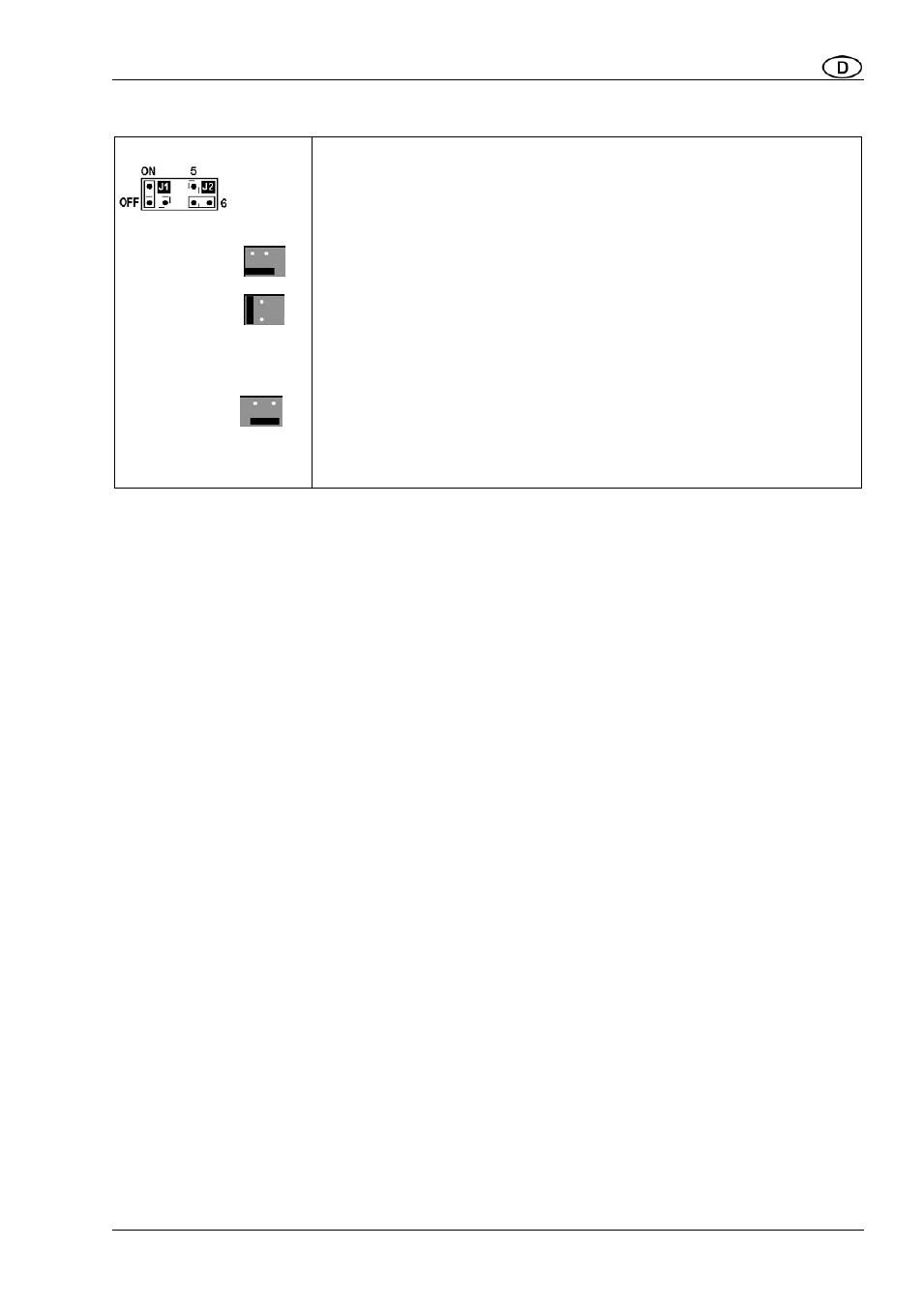

Konfigurieren
Auslieferungszustand
J1:
zum Einrichten des TK VV 2 REG als Endgerät.
Nicht gesteckt * (waagerecht, auf beide unteren Kontakte gesteckt): der Vi-
deoverteiler wird nicht als letztes Gerät am Ende eines TCS:BUS-
Videostranges installiert.
Gesteckt (senkrecht, auf beide linken Kontakte gesteckt), der Videoverteiler
wird als letztes Gerät am Ende eines TCS:BUS-Videostranges installiert. Er
aktiviert den Abschlusswiderstand am Eingang.
J2
: Nicht gesteckt * (waagerecht, auf beide unteren Kontakte gesteckt): der
Videoverteiler wird in einer TCS-Anlage im 6-Drahtbetrieb betrieben.
* Steckbrücke / Widerstand nicht gesteckt: Damit ein Gerät umgerüstet werden kann, werden die Steckbrücken so auf
bewahrt.
Einstellen der Bildqualität
Durch Leitungsverluste in der Anlage bedingte geminderte Bildqualität kann verbessert
werden, indem am TK VV 2 REG die Verstärkung für jeden Strang einzeln eingestellt wird.
1. Stellen Sie eine Sprechverbindung über die Türsprechanlage her. Siehe dazu Produk-
tinformationen der angeschlossenen Innen- und Außenstationen.
2. Drehen Sie den Kontrastregler, bis Farbe und Kontrast bestmöglich sind.
3. Drehen Sie den Helligkeitsregler, bis die Helligkeit optimal ist.
