JUNG TKVV2REG - Handbuch (Seite 3)

3
Kurzbeschreibung
Grund-Funktionen
Videoeingänge 1
Videoausgänge 2, aktiv, voneinander unabhängig
Ausgangspegel je Strang 0 dB bis 12 dB, manuell einstellbar
Zusatz-Funktionen
Verstärkung Helligkeit einstellbar für jeden Strang einzeln
werkseitige Voreinstellung: Verstärkung 1 (Minimum)
Verstärkung Kontrast einstellbar für jeden Strang einzeln
werkseitige Voreinstellung: Verstärkung 1 (Minimum)
Spannungsverstärkung unabhängig von Ausgangsbelastung
Durchschleifungen von bis zu 15 Videoverteilern möglich
Minimale Verstärkung 0 dB (1 Vpp)*
Maximale Verstärkung 12 dB (4 Vpp)*
* bei 1 Vpp am Eingang und 100 Ohm, abgeschlossen.

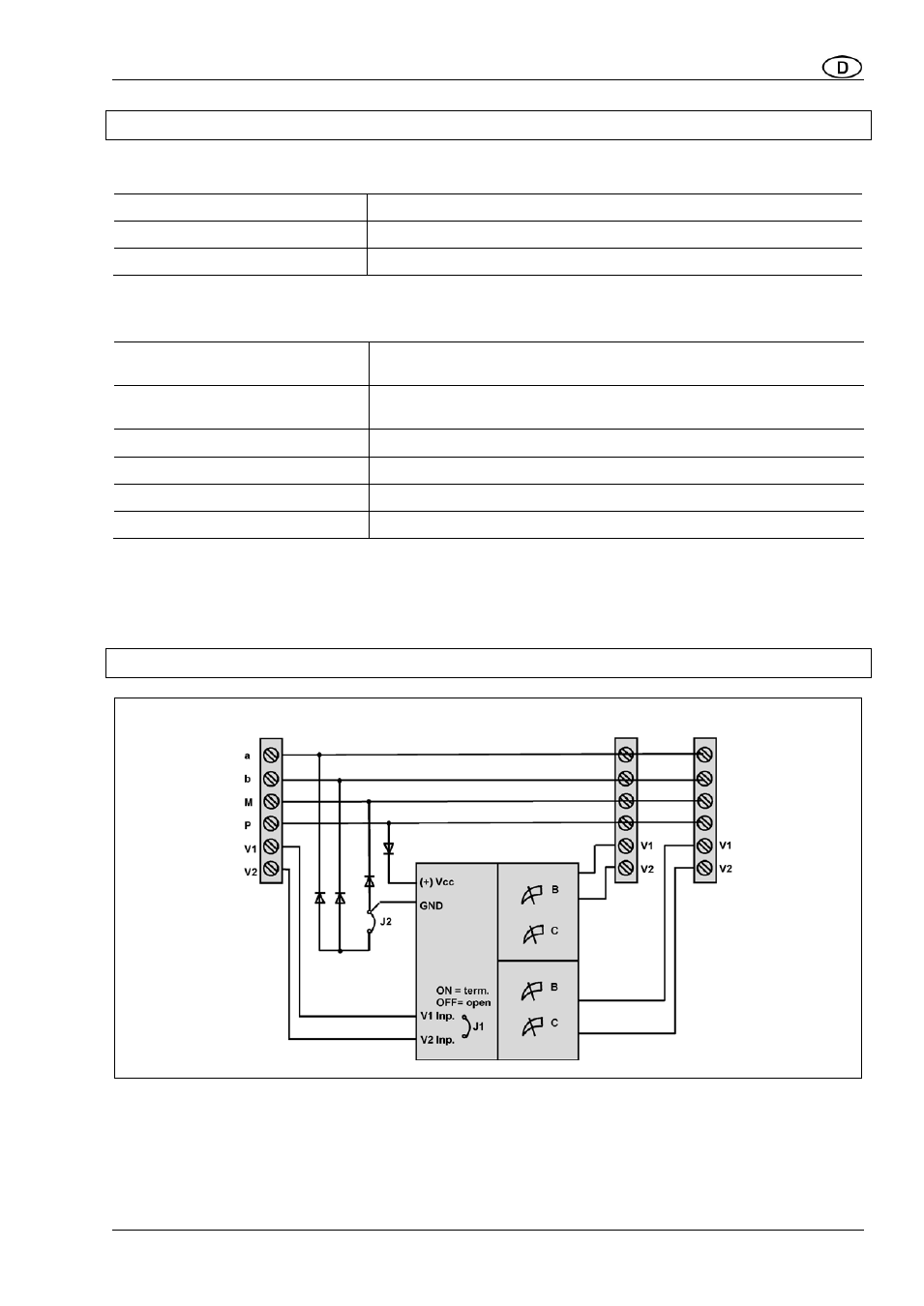

Blockschaltbild
2 Video-Ausgänge Eingang
OFF = 6-Draht
