3 Funktion
Bestimmungsgemäßer Gebrauch
-
Steuern elektrisch betriebener Jalousien, Rollläden und Markisen
-
Betrieb mit geeignetem Jalousie-Aufsatz
-
Montage in Gerätedose nach DIN 49073
Produkteigenschaften
-
Relaiskontakte beider Laufrichtungen mechanisch gegeneinander verriegelt
-
Unterstützt Sensorfunktionen des Aufsatzes
4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Jalousie-Einsatz anschließen und montieren

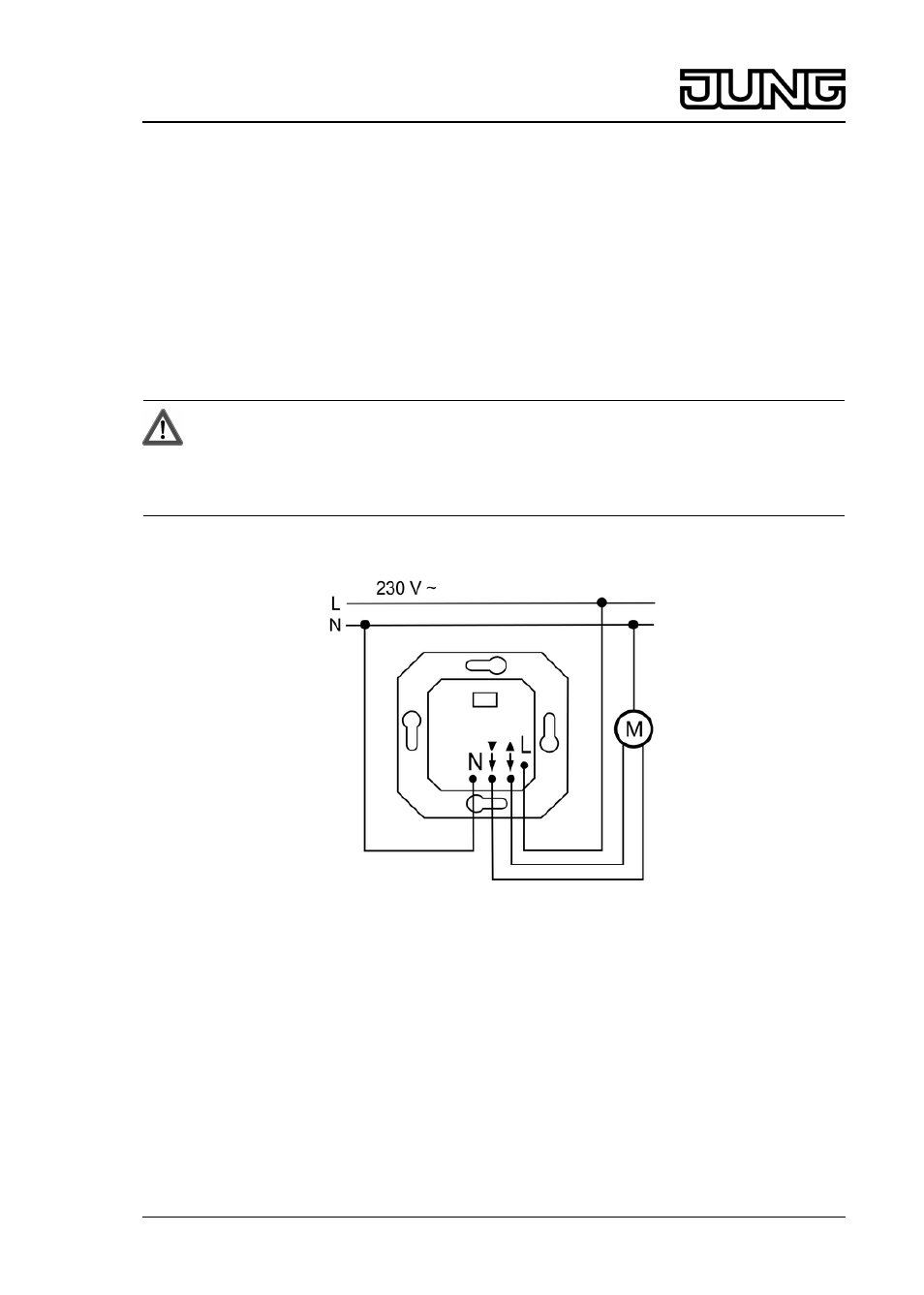

Bild 2: Anschluss Einsatz
o Jalousie-Einsatz gemäß Anschlussplan anschließen (Bild 2).
o Jalousie-Einsatz in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
Empfehlung: Tiefe Gerätedose verwenden.
o Rahmen und Aufsatz aufstecken.
o Funktion prüfen. Sollte der Behang in die falsche Richtung fahren, Anschlüsse tauschen.
4.2 Sensorleitung installieren für Aufsätze mit Sensorauswertung
Installationshinweise Sensorik
i Die Sensorleitung führt Schutzkleinspannung SELV. Installationsvorschriften nach VDE
0100 beachten.
Die Installation der Sensorleitung kann auf drei unterschiedlichen Arten erfolgen. Unterputz-
Verlegung (Bild 4), Aufputz-Verlegung (Bild 5) und bei entsprechenden Aufsätzen,
Sensorleitung am Aufsatz einstecken (Bild 6).
2/5
32537113
J:0082537113
25.09.2013
Jalousie-Management
Motor-Steuerungs-Einsatz Standard AC 230 V ~
