JUNG 32U Benutzerhandbuch
Seite 3

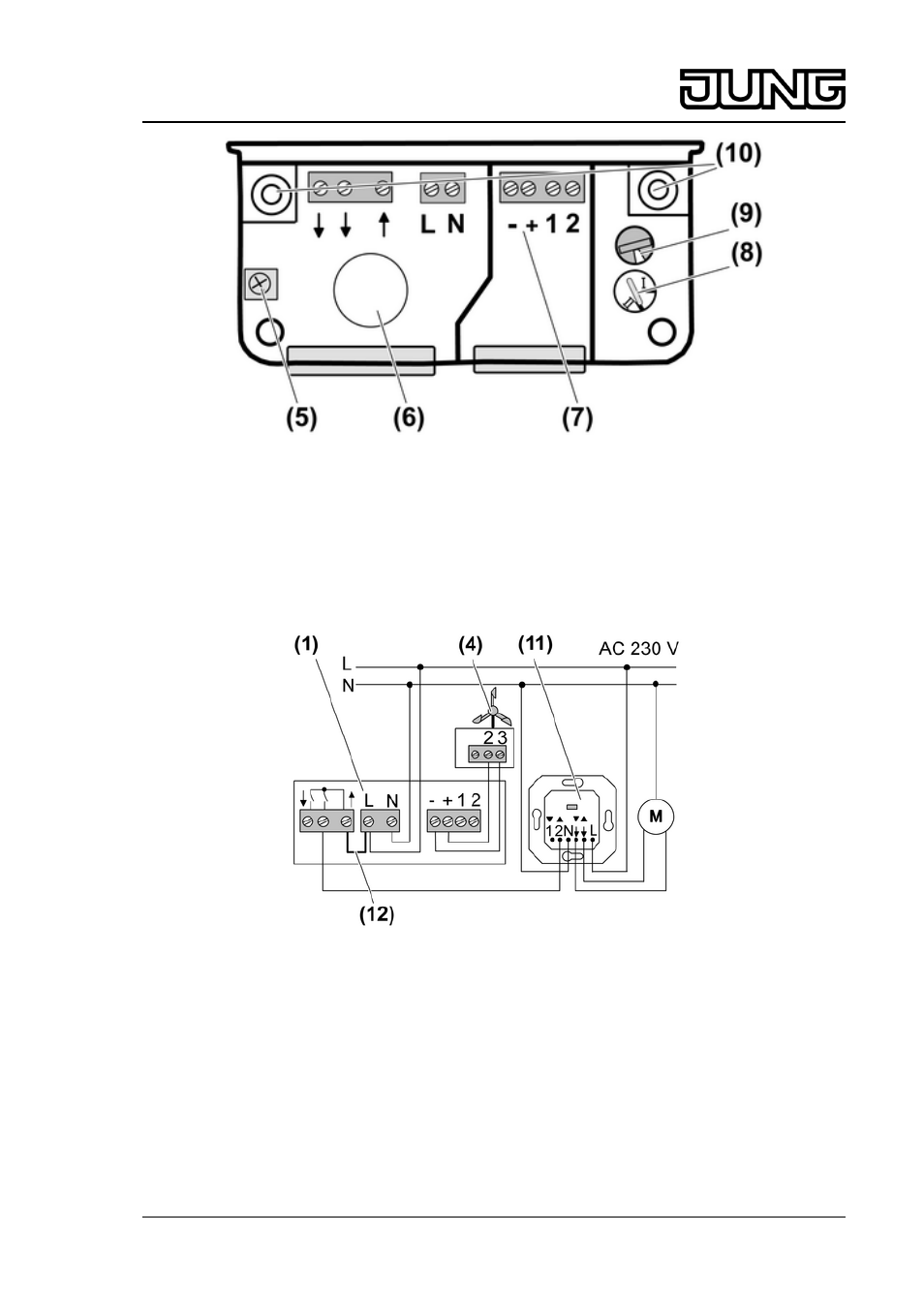

Bild 3: Anschlussraum Umsetzer
o Gerät mit zwei Schrauben (10) befestigen. Schrauben und Dübel sind im Lieferumfang
enthalten.
o Leitungen ins Anschlussgehäuse einführen und nach Anschlussplan anschließen (Bild 4).
i Die Klemmen 1 und 2 sind nicht beschaltet.
i Die Verteilerklemme (5) zum Anschluss des Schutzleiters.
Bild 4: Anschlussplan Umsetzer an Jalousiesteuerung
o Der Umsetzer hat ein Relais mit zwei potentialfreien Schließern. Zur Ansteuerung des
Jalousieeinsatzes (11) an gleichem Außenleiter eine Brücke (12) zwischen dem Relais-
Eingang und dem Außenleiter legen.
o Inbetriebnahme durchführen (siehe Kapitel Inbetriebnahme).
o Gehäusedeckel des Umsetzers schließen.
i Liegen 230 V am Nebenstelleneingang 2 des Einsatzes (11) an, fährt der Behang in die
obere Endlage und kann nicht manuell oder automatisch bedient werden.
i Glasbruchsensoren dürfen nicht gemeinsam mit dem Windwächter verwendet werden. Die
Windalarmfunktion ist nach Glasbruch gesperrt und die Jalousie oder Rolllade fährt nicht in
die sichere Endlage.
3/5
32523823
J:0082523823
11.08.2010
Jalousie-Management
UmsetzerWindwächter
