Zwangsabschaltung einschalten
Mit dem Einsteller LIMIT (4) kann eine Zwangsabschaltung eingeschaltet 90 MIN oder
abgeschaltet OFF werden. Bei aktiver Zwangsabschaltung schaltet das Leistungsteil nach
spätestens 90 Minuten ab. Ein Wiedereinschalten erfolgt nur, wenn die Helligkeitsschwelle
unterschritten ist und erneut Bewegung im Erfassungsbereich erkannt wird. Die
Zwangsabschaltung verhindert, dass bei ständiger Bewegungserkennung das Licht nicht
ausschaltet, auch wenn es hell genug ist.
o Einsteller LIMIT auf 90 MIN einstellen.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Leistungsteil 1-Kanal anschließen und montieren

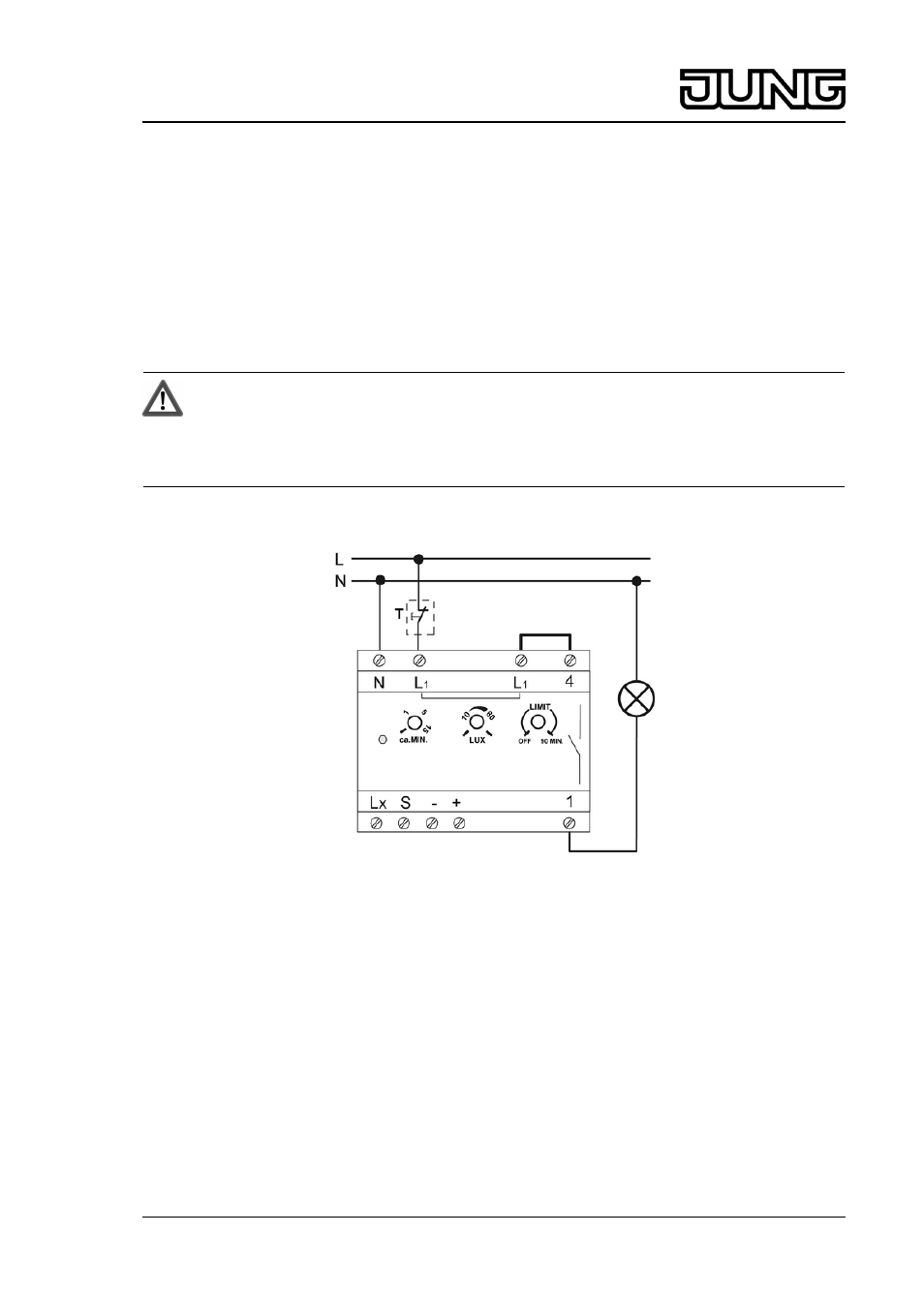

Bild 4: Anschlussplan Leistungsteil 1-Kanal
o Leistungsteil auf Hutschiene montieren.
o Leistungsteil gemäß Anschlussplan (Bild 4) anschließen. Optional Installationstaster T,
Öffner in die Zuleitung des Leistungsteils einfügen, um das Leistungsteil auch manuell für
die Dauer der Nachlaufzeit einschalten zu können.
o Brücke zwischen Klemmen L
1
und 4 bei Anschluss des Schaltkontaktes am gleichen
Außenleiter installieren.
i Der Schaltausgang kann an einem anderen Außenleiter als die Versorgungsspannung
betrieben werden.
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
o System-Sensoren an die Klemmen Lx, S, - und + des Leistungsteils anschließen (siehe
Anleitung System-Sensoren).
