4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
Montageort auswählen

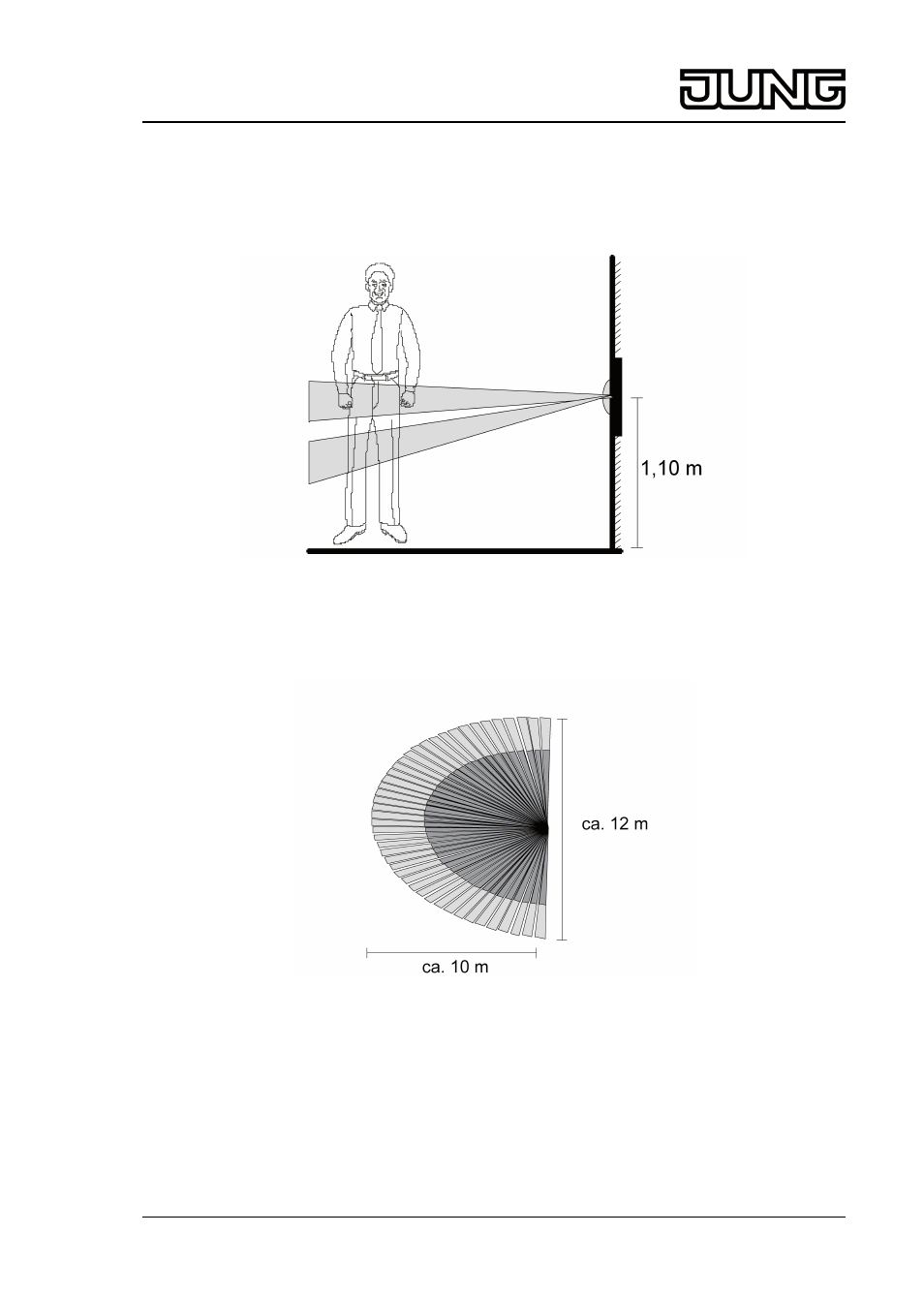

Bild 3: Erfassungsebenen
Der Wächter besitzt bei einer Montagehöhe von 1,10 m ein Erfassungsfeld mit einem
Öffnungswinkel von 180° in 2 Ebenen .
Bild 4: Erfassungsbereich
Größe des Erfassungsfeldes: ca. 10 m x 12 m, halboval . Die Angaben zur Größe des
Erfassungsfeldes beziehen sich auf eine Montagehöhe von 1,10 m. Bei anderen Montagehöhen
variiert die Nennreichweite.
i
Durch die Ausrichtung der oberen Linsenebene ist das Erfassungsfeld räumlich nicht
begrenzt. Es können daher unter Umständen auch Bewegungen außerhalb des
angegebenen Erfassungsfeldes Schaltvorgänge auslösen.
Bei der Wahl des Montageortes müssen einige Grundlagen berücksichtigt werden.
o
Vibrationsfreien Montageort wählen, Vibrationen können zu ungewollten Schaltungen
führen.
