Licht-Management Universal Tastdimmer
Art.-Nr.: 1254 UDE
Dimmen von mehreren Stellen, siehe Bild C
Bild C
Nach Auslastung des Universal-Dimmers können zur
Leistungserweiterung Leistungszusätze angeschlossen werden.
Wählen Sie einen zum Universal-Dimmer und zur Last passenden
Leistungszusatz aus.
Weitere Informationen entnehmen Sie bitte der Anleitung des jeweiligen
Leistungszusatzes.

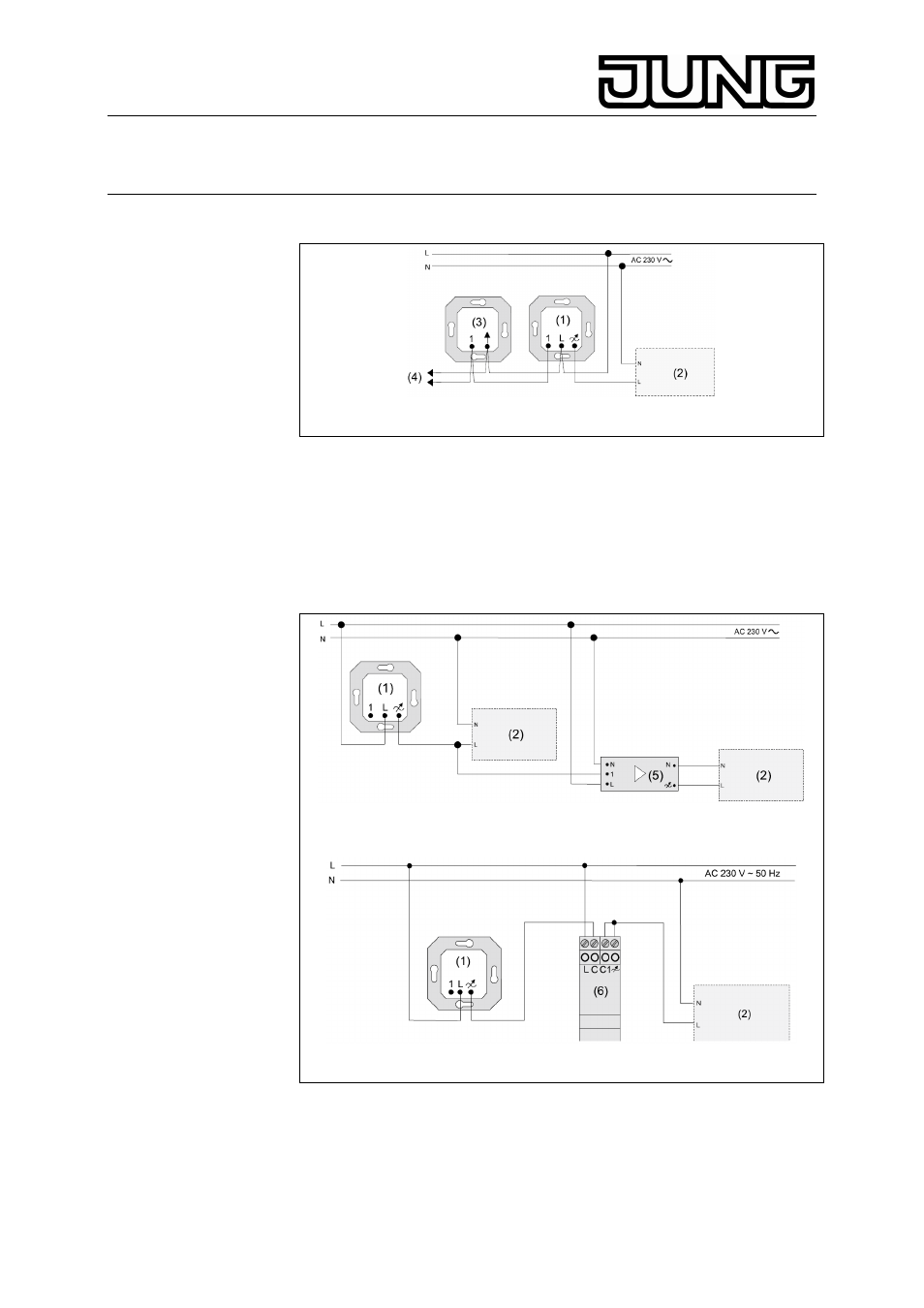

Anschluss gemäß Bild D und E
Bild D
Bild E
(1) Universal-Dimmer
(2) Last
(3) Nebenstelle
(4) weitere Nebenstellen
(5) Leistungszusatz EB (max. 10)
(6) Universal-Leistungszusatz REG
