2,20 m
1,10 m
1,10 m

ô
Funktion
Der Automatik-Schalter reagiert auf Wärmebewegung, ausgelöst durch Personen, Tiere oder
Gegenstände und löst einen Schaltvorgang aus. Der Automatik-Schalter bleibt eingeschaltet,
solange Bewegungen erkannt werden, sonst wird nach Ablauf der Verzögerungszeit
abgeschaltet.
Der Automatik-Schalter besteht aus
2 Komponenten: einem UP-Einsatz und einem Aufsatz.
Nach dem Baukastenprinzip sind Aufsätze und Einsätze (passend für 60 mm UP-Dose) für
den Innenraum und für Feuchtraum- bzw. Außenanwendungen
(IP 44) kombinierbar.

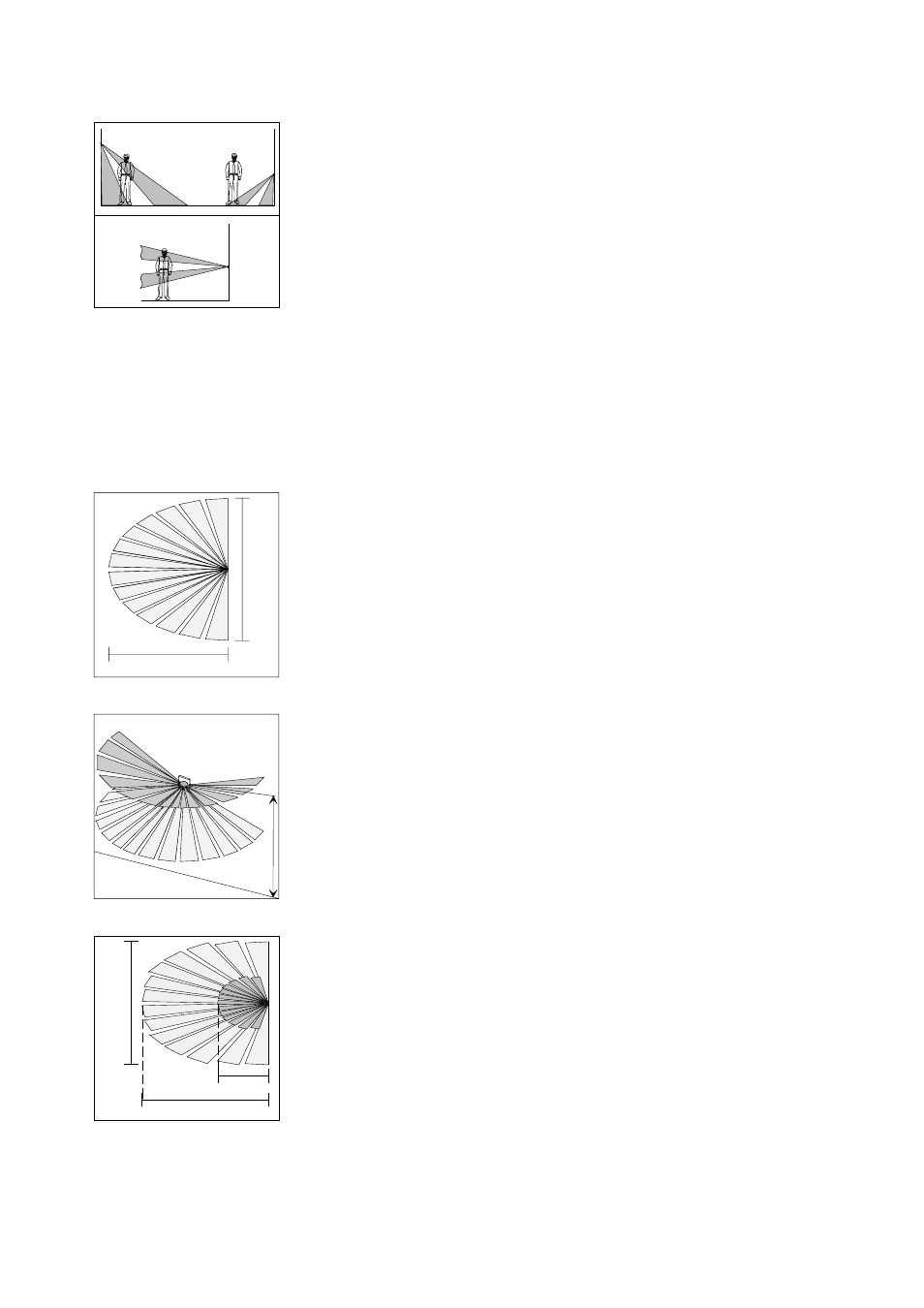

Einsatz entsprechend des Aufsatz-Linsentypes in einer Montagehöhe von
1,10 m oder 2,20 m installieren.

Linse für Montagehöhe 2,20 m
ô
Linse für Montagehöhe 1,10 m
Anschluß der Einsätze siehe Bedienungsanleitung ‘Einsätze’.
12
m
10 m
Linse für 1,10 m Montagehöhe
Größe des Erfassungsfeldes:
10 m x 12 m
1,10 m
Diese Angaben beziehen sich auf eine Montagehöhe von 1,10 m.
Bei anderen Montagehöhen variiert die Nennreichweite.
Dieser Aufsatz ist für die Außen-montage nicht geeignet.
Der obere Erfassungsfächer ist in Richtung Sonne ausgerichtet. Die Sensoren können durch
die hohe Wärmeenergie zerstört werden.
Aufsatz in der wassergeschützten Ausführung (IP44) für die Feuchtraum- montage
verwenden.
12 m
12 m
4,5 m
Linse für 2,20 m Montagehöhe
Erfassungsfeld bei Montagehöhe 2,20 m:
Größe des Erfassungsfeldes:
12 m x 12 m
