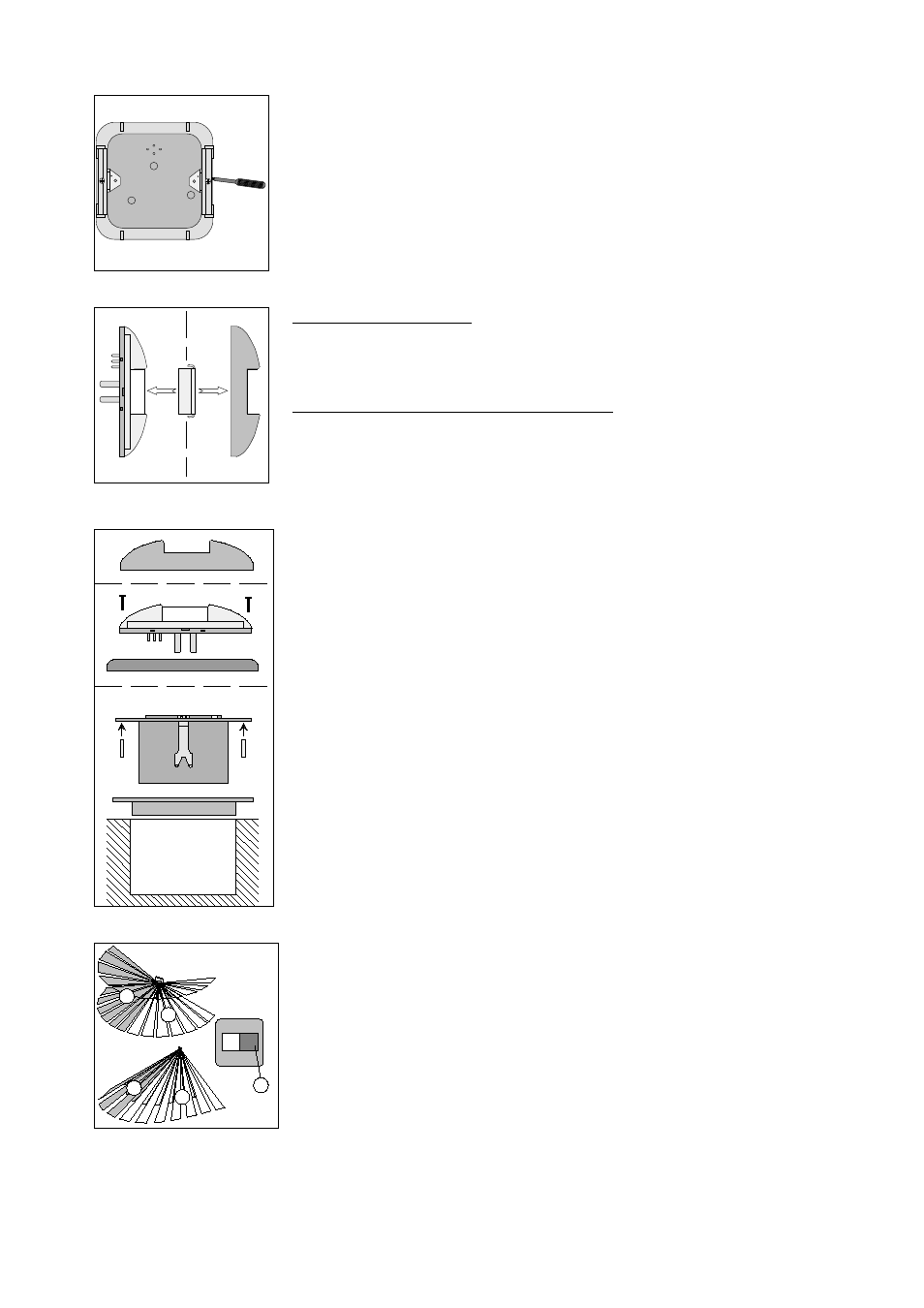

Schmuckabdeckung mit Schraubendreher vorsichtig entfernen.
 ô
A
Standard- und System-Aufsatz:

Aufsteckblende (A) auf Linsensystem
aufstecken.
Komfort-Aufsatz und wassergeschützte Aufsätze (IP 44):
ô
Aufsteckblende (A) in Schmuck-
abdeckung einlegen.
Schmuckabdeckung auf Linsensystem einrasten.
ô
û ø
÷
í

ù
î
Montage wassergeschützte Geräte (IP 44)
Nur Aufsätze und Einsätze mit gleichem Farbpunkt sind für gemeinsamen Betrieb
geeignet.
Damit die Schutzart IP 44 gewährleistet ist, muß der Zusammenbau in dargestellter Weise
erfolgen:
Isolierteile
û für Schrauben ô von hinten in die Bohrungen des Einsatzes ø stecken.
Dichtungsflansch ù zusammen mit
Einsatz
ø in die UP-Dose î stecken und befestigen.
Abdeckrahmen ÷ mit Aufsatzelektronik í mit den beiden Schrauben ô auf dem Einsatz ø
befestigen.
Gewünschte Einstellungen vornehmen (Kapitel Einstellungen).
Abdeckung  aufstecken.
Falls Aufsteckblende notwendig, siehe ‘Anwendung der Aufsteckblende’.
(Beschreibung der Einsätze siehe separate Anleitung)
1
2
A
1
2
Erfassungsfeld mit aufgesteckter
Blende (A).

ausgeblendeter Bereich
ô
überwachter Bereich
Hat der Automatik-Schalter abgeschaltet, muß bis zu einer neuen Einschaltung
ca. 3 Sek. (Verriegelungszeit) abgewartet werden.
