Lichtmanagement Zeitschaltuhr
Art.-Nr.: ..5201 T..
..5201 TS..
2. Installationshinweise

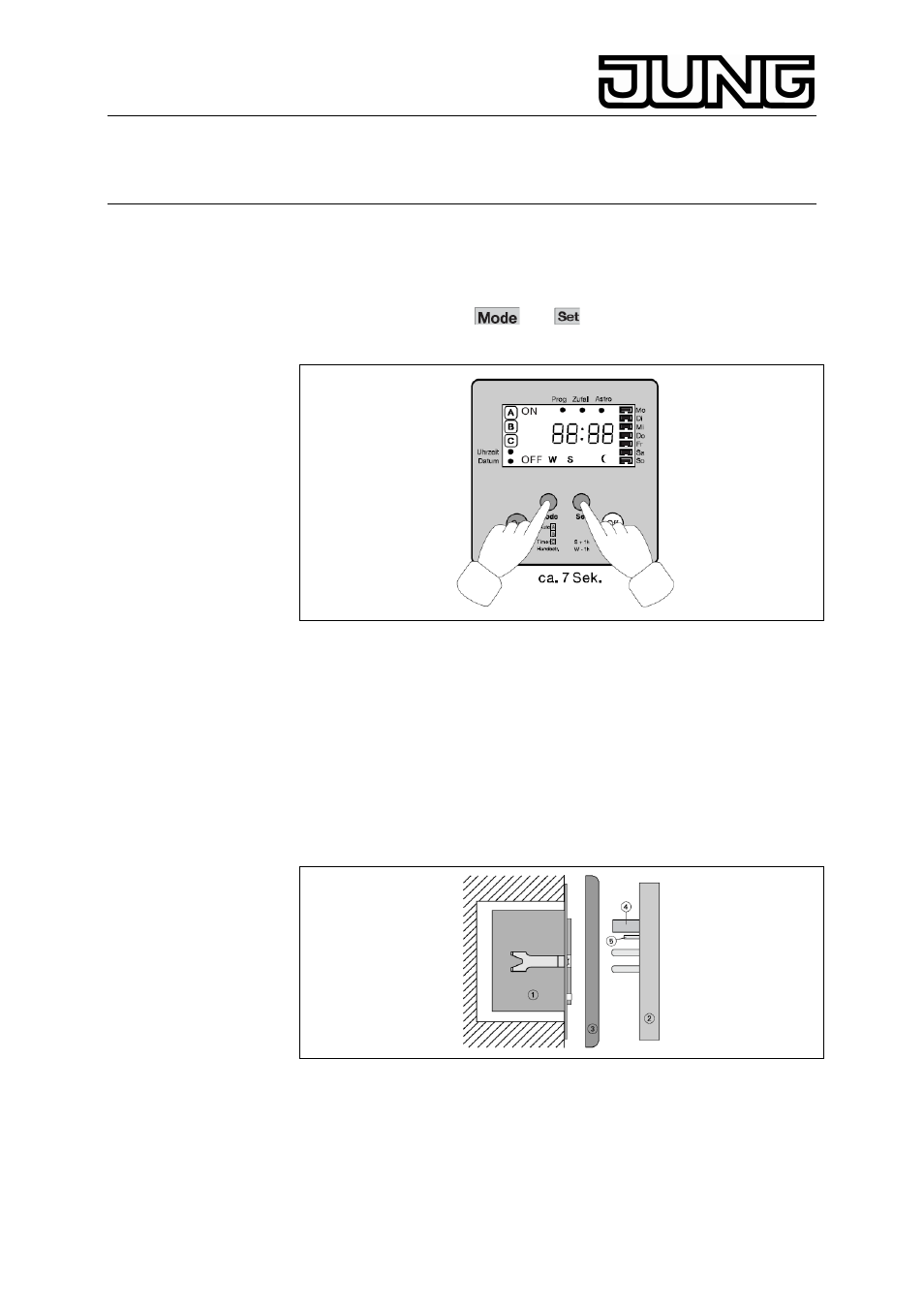

Nach der Installation führen Sie bitte einen Reset aus, um das Gerät auf
Werkseinstellung zurückzusetzen:
Drücken Sie die Tasten und gleichzeitig bis alle Anzeigen im
Display kurz aufleuchten (ca. 7 Sekunden).Der Reset ist durchgeführt.
Der Zeitschaltuhr-Aufsatz kann nur in Verbindung mit dem Zeitschaltuhr-
Einsatz in Betrieb genommen werden.
Der Zeitschaltuhr-Einsatz wird in eine Gerätedose nach DIN 49073
(Empfehlung: tiefe Dose) montiert.
Die Anschlussklemmen des Gerätes müssen dabei unten liegen.
Der Zeitschaltuhr-Aufsatz
2
wird zusammen mit dem Rahmen
3
auf
den Einsatz aufgesteckt.
Die elektrische Kontaktierung erfolgt über den Stecker .Die
zusätzlichen Steckkontakte (beim Aufsatz mit Sensoranschluss)
werden, zum Anschluss eines Sensors, in den Einsatz geführt.
