JUNG SM1608 Benutzerhandbuch
Seite 4
Im Gruppierungsmodus werden keine Schaltbefehle ausgeführt.
• Tasten 6 – 3 – 5 – 5 nacheinander betätigen
(Bild 5).
Alle LEDs blinken 2x.
• Tasten 6 – 3 – 5 – 5 erneut nacheinander betätigen.
Alle LEDs blinken 2x.
LED 1 bis 6 leuchten.

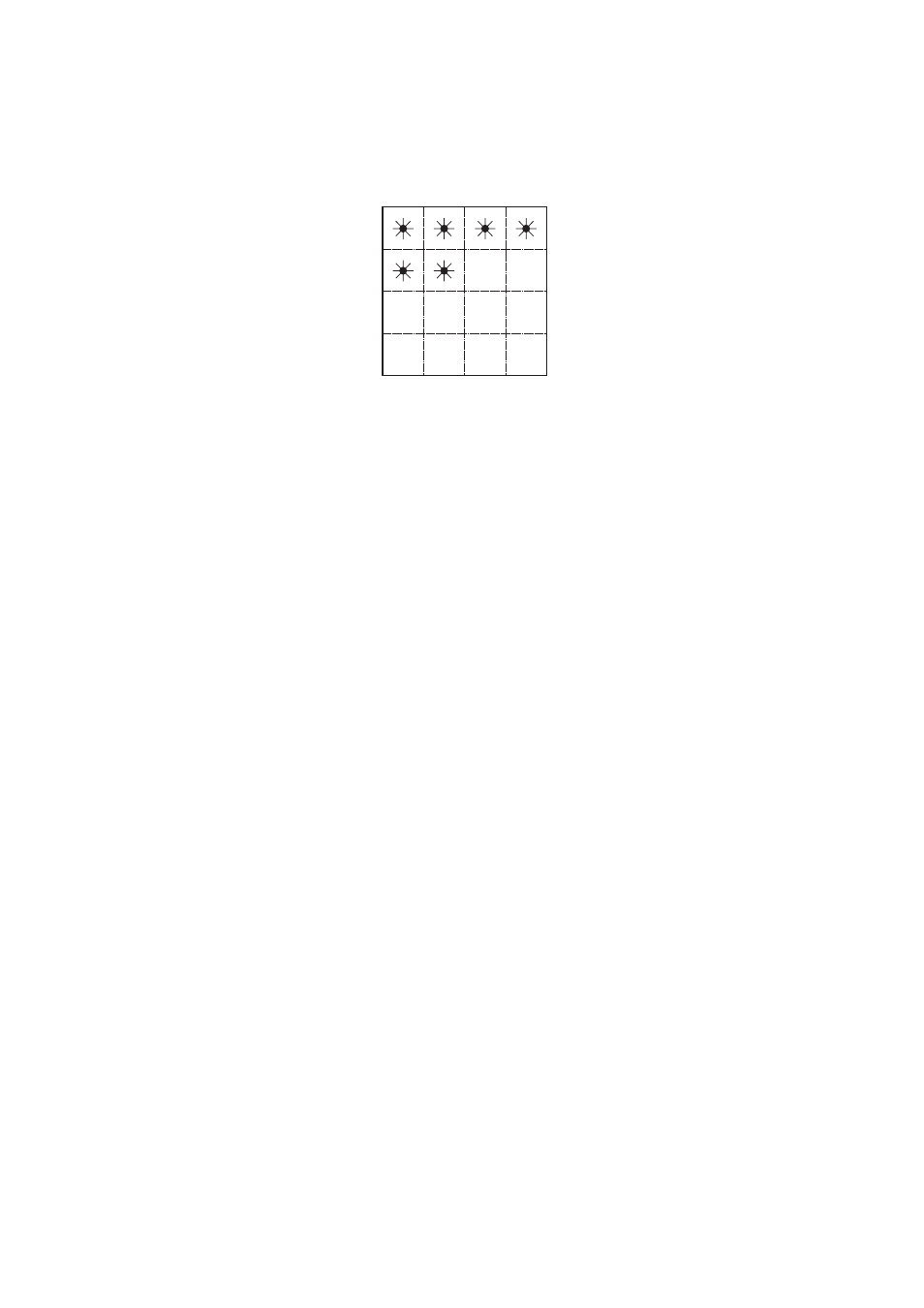

Auswahlebene ist aktiv (Bild 5).
1
2
3
4
5
6
LED 1-6 leuchten
Taste 1: Gruppierung
Taste 2: Zentralfunktion
Taste 3: Lichtszene
Taste 4: LED Helligkeit
Taste 5: Ton ein/aus
Taste 6: Stationen
Taste 1: Gruppierung erstellen oder ändern
Bei der Zuordnung wird zunächst ein Lastausgang (1-8 bzw. 1-16) ausgewählt, danach die Tasten, die den Lastaus-
gang schalten sollen. Der Dimmstation sind für jeden Lastausgang 2 Kanäle zugeordnet.
Beispiel: Kanal 1 schaltet ein und dimmt heller, Kanal 2 schaltet aus und dimmt dunkler.
Taste 1 - 6 leuchten.
• Taste 1 (
Gruppierung) betätigen.
Der Verknüpfungsmodus
Gruppierung ist aktiv.
LEDs noch nicht zugewiesener Schaltausgänge blinken, zugewiesene LEDs leuchten.
• Lastausgang auswählen, Taste betätigen.
Anderen Lastausgängen zugewiesene Tasten leuchten 50%.
Freie Tasten sind aus.
• Tasten auswählen, die den Lastausgang schalten sollen.
Ausgewählte Tasten blinken.
Es können beliebige Tasten ausgewählt werden.
ⓘ
Tasten, die bereits belegt sind können durch Betätigung dem aktiven Kanal zugewiesen werden. Die Bestehende
Verknüpfung wird beim Speichern überschrieben. Die LED dieser Tasten blinkt 50%-100. Bei erneuter Betätigung
wird die vorherige Auswahl hergestellt.
• Zum Speichern der Verknüpfung Taste 16 lange, ca. 3 Sekunden, betätigen.
Langer Quittungston.
Zurück zur Auswahl Lastausgang.
LEDs noch nicht zugewiesener Lastausgänge blinken, LEDs zugewiesener Lastausgänge leuchten.
• Für weitere Verknüpfung blinkene Taste auswählen.
• Zurück zur Auswahlebene: Taste 16 lange, ca. 3 Sekunden, betätigen.
Langer Quittungston.
• LED 1 - 6 leuchten.
• Auswahlebene beenden, Taste 16 lange betätigen.
Langer Quittungston
Bedienebene ist aktiv.
Taste 2: Zentralfunktion erstellen oder ändern
Bei Zuordnung der Zentralfunktion wird Taste 1 für Zentral EIN oder Taste 2 für Zentral AUS ausgewählt, danach die
Tasten, die die Zentralfunktion schalten sollen.
Es kann auch nur Zentral EIN oder nur Zentral AUS zugewiesen werden.
