JUNG SM1608 Benutzerhandbuch
Seite 5
1
2
Montage
Taste 1 - 6 leuchten.
• Taste 2 (Zentralfunktion) betätigen
Der Verknüpfungsmodus
Zentralfunktion ist aktiv.
Taste 1: Zentral EIN
Taste 2: Zentral AUS
Freie Zentralfunktion leuchtet
Zugewiesene Zentralfunktion blinkt
• Zentralfunktion auswählen, Taste betätigen
Anderen Schaltausgängen zugewiesene Tasten leuchten 50%.
Freie Tasten sind aus.
• Freie Tasten auswählen, die die Zentralfunktion schalten sollen.
Ausgewählte Tasten blinken.
Es können beliebige freie Tasten ausgewählt werden.
ⓘ
Erneute Betätigung einer blinkenden Taste hebt die Auswahl auf. Die Taste ist aus.
• Zum Speichern dieser Verknüpfung Taste 16 lange, ca. 3 Sekunden, betätigen.
Zurück zur Auswahl Zentralfunktion.
LED noch nicht zugewiesener Zentralfunktion blinkt, zugewiesene leuchtet.
ⓘ
Für weitere Verknüpfung blinkene Taste auswählen.
Für Änderungen einer vorhandenen Zentralfunktion leuchtende Taste auswählen.
• Zurück zur Programmierebene: Taste 16 lange, ca. 3 Sekunden, betätigen.
LED 1 - 6 leuchten.
Langer Quittungston.
• Programmierebene beenden: Taste 16 lange, ca. 3 Sekunden, betätigen.
Bestätigung durch Blinken aller LED.
Langer Quittungston.
Bedienebene ist aktiv.
Taste 3: Lichtszene erstellen oder ändern
ⓘ
Vor Einstellung der Lichtszene müssen die Stationen über Taste 6 eingestellt werden.
ⓘ
Statusrückmeldungen an den Stationen müssen aktiviert sein.
Bei Zuordnung der Lichtszene wird zunächst eine der insgesamt 4 Lichtszenen ausgewählt. Danach wird der Schalt-
zustand der Lastausgänge zugewiesen und im Anschluss die Tasten, die die Lichtszene schalten sollen. Die Ausgän-
ge schalten mit kurzer Verzögerung die eingestellte Lichtszene.
1
2
3
4
Lichtszenen 1-4

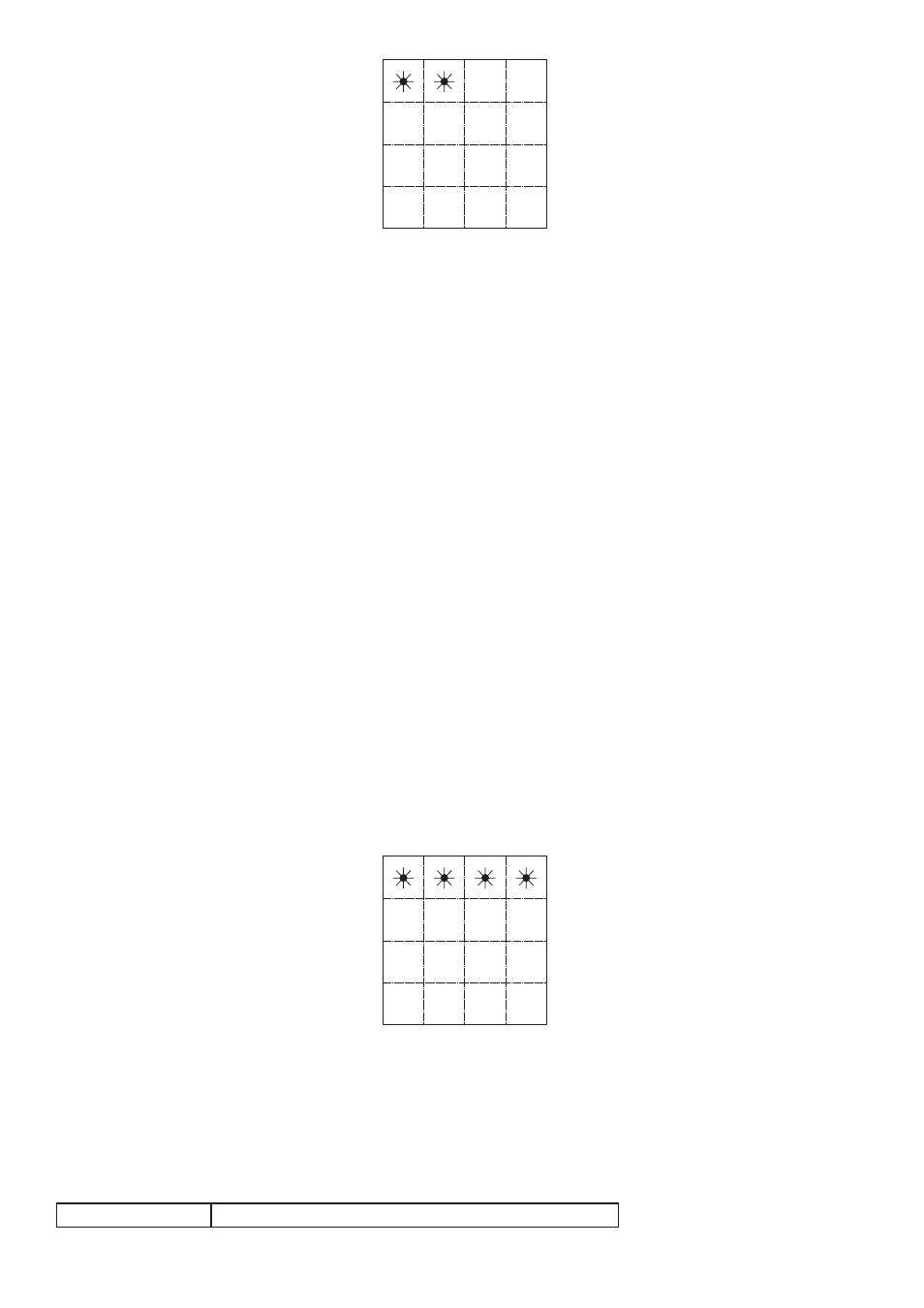

Taste 1 - 4 blinken.
• Taste 3 (Lichtszene) betätigen.
Der Verknüpfungsmodus
Lichtszene ist aktiv.
LED 1 - 4 stellen die Lichtszenen 1-4 dar.
Freie Lichtszenen blinken, zugewiesene Lichtszenen leuchten.
• Eine Lichtszene Taste 1-4 auswählen.
Für jeden angeschlossenen Lastausgang (1-8 bzw. 1-16) leuchtet eine LED.
ⓘ
Der Schaltzustand des jeweiligen Lastausgangs wird durch Tasten eingestellt.
LED Kanal
Last
