Temperatur-Management Hygrostat
Art.-Nr.: ..5201 HYG..
Regler möglichst auf feuchtigkeitsneutralem Untergrund montieren.
Feuchtigkeit bindender Untergrund wie Gipskarton kann das
Regelverhalten beeinflussen.
Bei Montage in Bädern, Waschküchen etc.: Abstände nach DIN VDE
0100-701 beachten.
Montagehöhe ca. 1,5 m.
Montage in Gerätedose nach DIN 49073.
• Einsatz anschließen (Bild 2)
• Festwertregelung: Einsteller auf Aufsatzrückseite bis zum
Rechtsanschlag auf 60 % einstellen (Bild 3).
• Drehknopf-Funktion aktivieren: Einsteller auf Aufsatzrückseite bis
zum Linksanschlag auf 20-95 % einstellen (Bild 3).

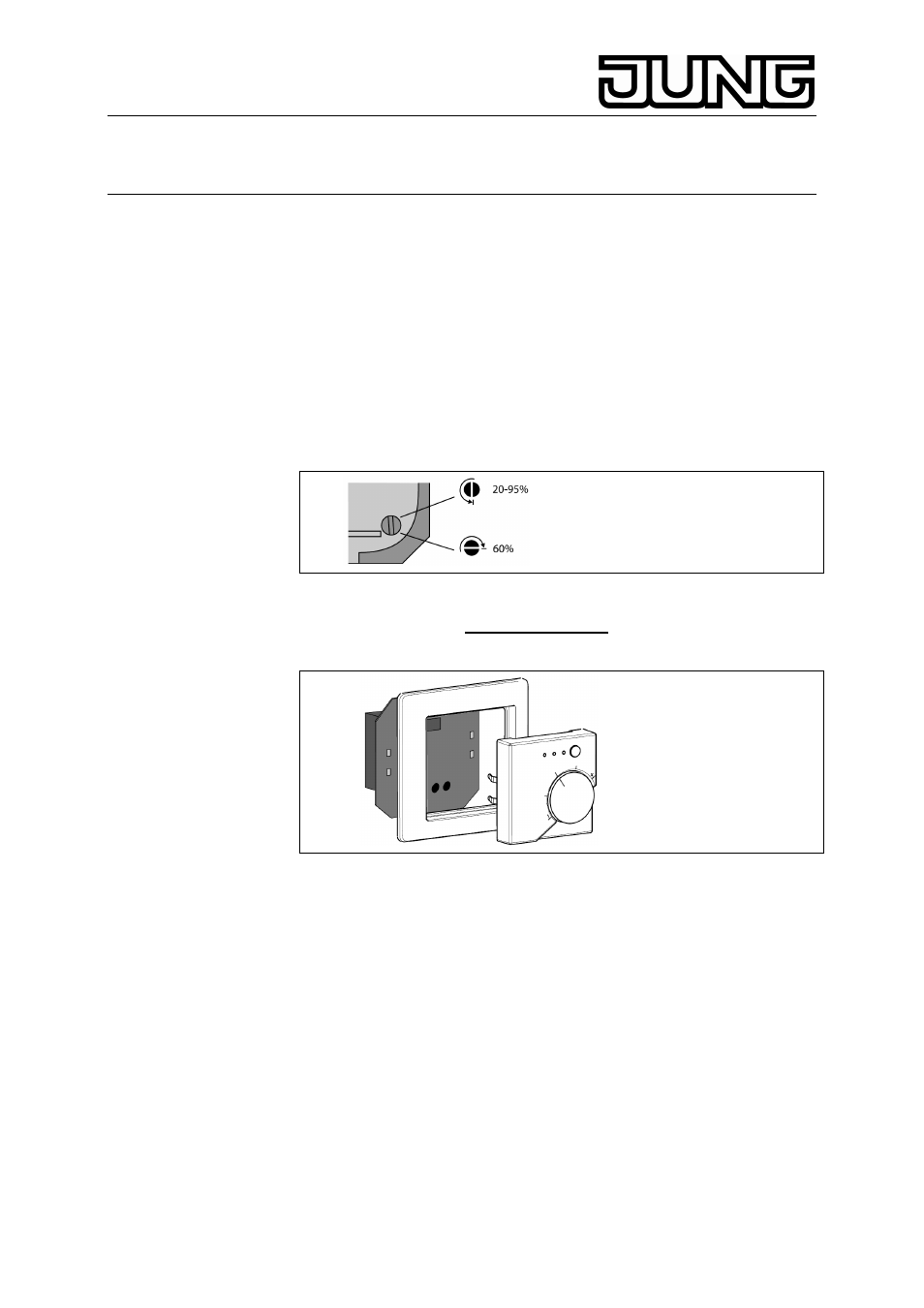

Bild 3: Einsteller für Sollwertauswahl
• Design-Rahmen auf Einsatz aufsetzen.
•
Aufsatz
lagerichtig
mit Zwischenrahmen auf Einsatz aufstecken
(Bild 4).
Bild 4: Montage Aufsatz
11. Anhang
11.1. Technische Daten
Nennspannung
AC 230 V ~
Netzfrequenz
50 / 60 Hz
Umgebungstemperatur
0 … 45 °C
Lagertemperatur
-20 … 70 °C
Kontakt potentialfreier
Schließer
Kontaktart µ
Schaltspannung AC
max. 230 V
Schaltstrom AC1 (cos
ϕ > 0,8)
15 mA … 8 A
Schaltstrom AC3 (cos
ϕ < 0,8)
15 mA … 4 A
Motoren
15 mA … 4 A
Schaltspannung DC
max. 24 V
6
