Seite 2
Produkteigenschaften
-
Mäanderförmige Sensorfläche erkennt Benetzung durch Niederschläge.
-
Wechslerrelais bleibt bis zum Abtrocknen des Sensors eingeschaltet. Mindestens für 10
Minuten.
-
Integrierte Heizung beschleunigt das Abtrocknen der Sensorfläche und taut Schnee und
Eis ab.
4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
Gerät montieren
Durch den 110° Montagewinkel ist, bei Montage an senkrechten Wänden, stets eine optimale
Montagelage vorgegeben. Mit der beiliegenden Schelle kann der Montagewinkel an einen Mast
angebracht werden.
o Niederschlagssensor so montieren, das ungestörter Regeneinfall gewährleistet werden
kann.
Gerät anschließen
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten.
Spannungsführende Teile in der Umgebung abdecken!
Am Niederschlagssensor sind zwei PVC-Schlauchleitungen mit nummerierten Adern
angeschlossen.
Steuerleitung (4)
Ader 1: Öffnerkontakt
Ader 2: Mittelkontakt
Ader 3: Schließerkontakt

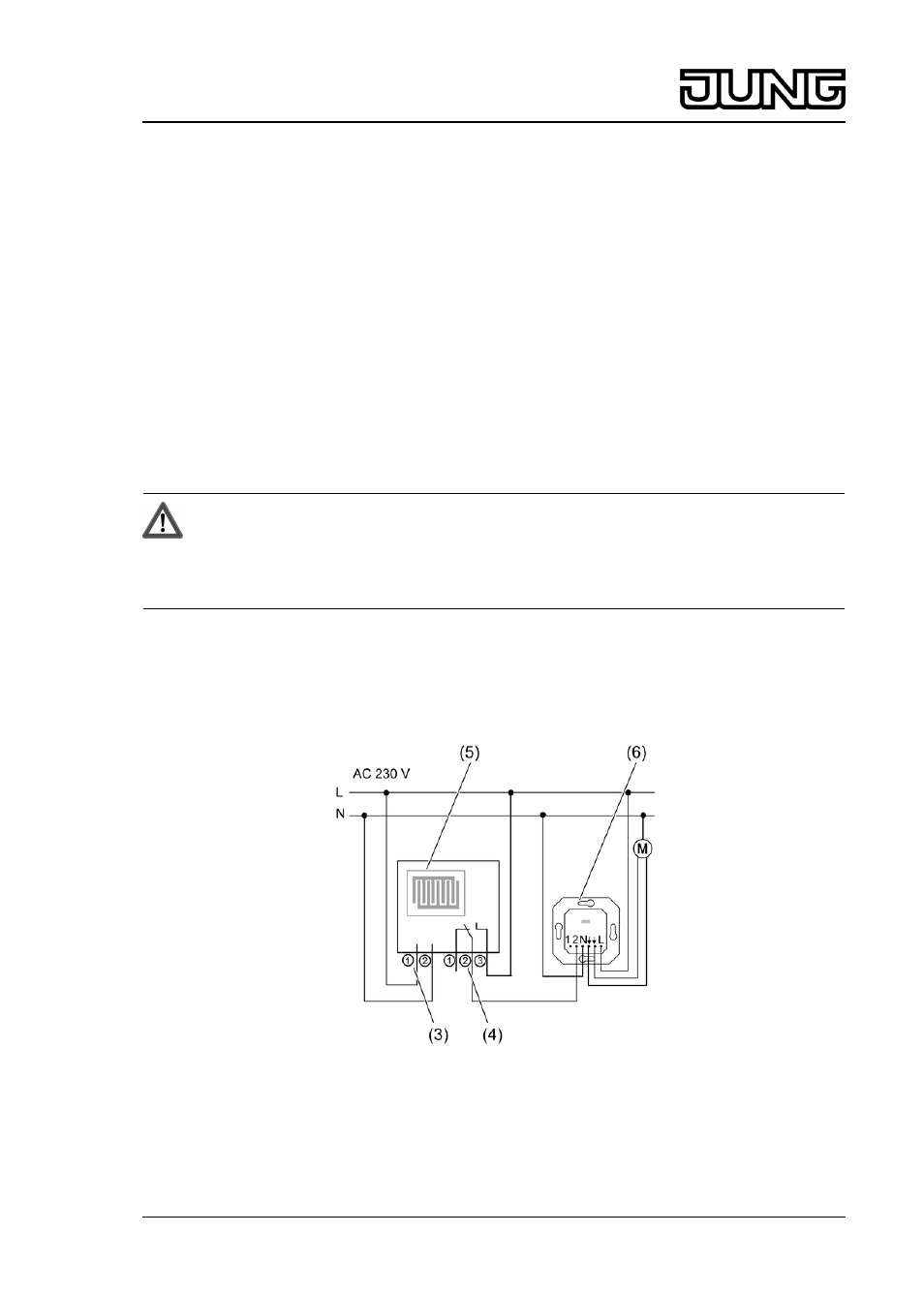

Bild 2: Anschlussbeispiel Niederschlagssensor an Jalousiesteuerung (6)
o Netzleitung (3) und Steuerleitung (4) des Niederschlagssensors (5) wie im
Anschlussbeispiel (Bild 2) dargestellt anschließen. Dabei sollte die Ader 3 der
Steuerleitung an den Außenleiter angeschlossen werden, damit an der freien Ader 1 keine
Spannung anliegt.
