Anschluss als gruppensteuergerät, Sensoren, Inbetriebnahme – JUNG AT04 Benutzerhandbuch
Seite 5: Sensoren 5, Inbetriebnahme 5, 6 sensoren, 7 inbetriebnahme
AeroTec
Art.-Nr.: AT 04 ..

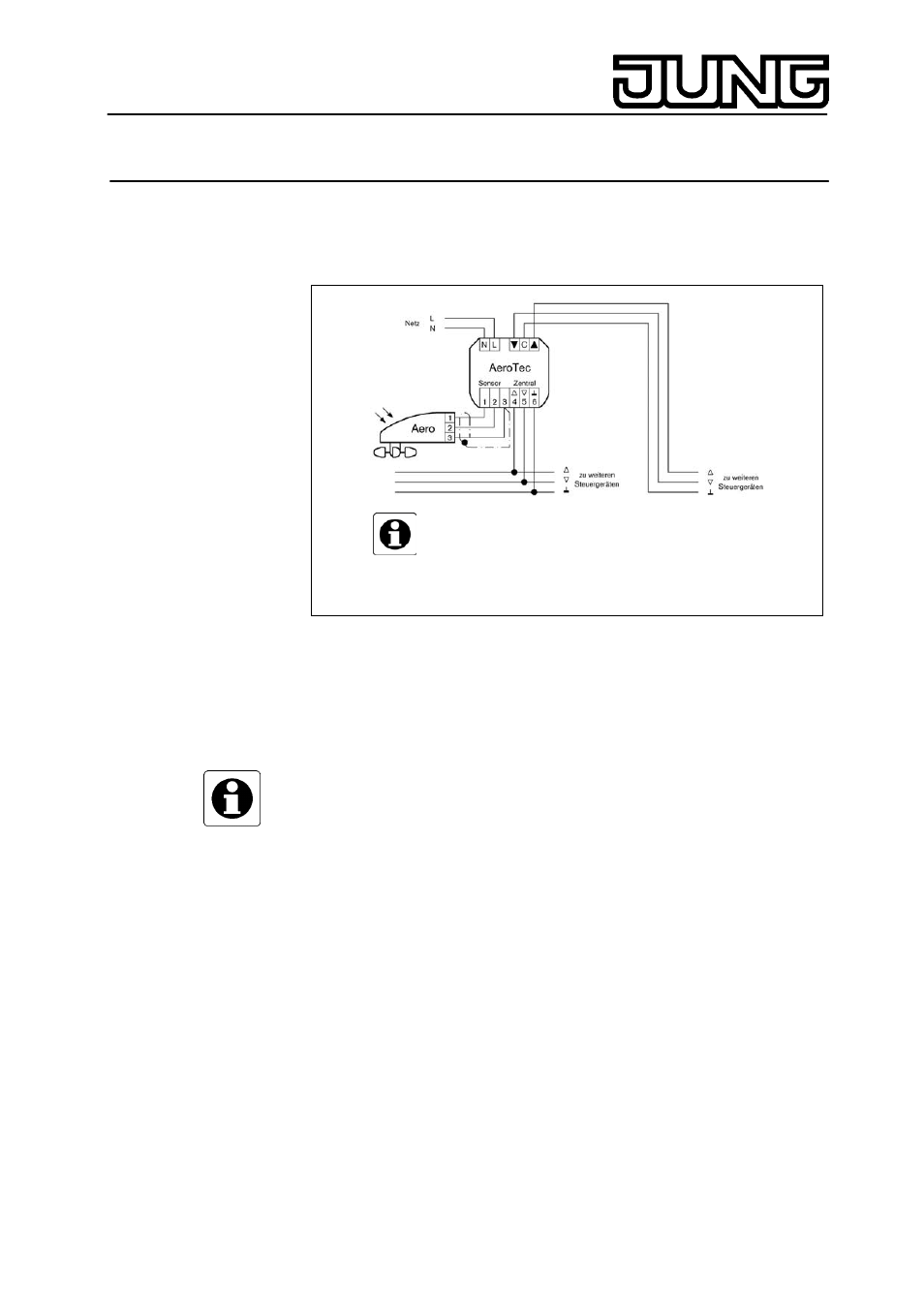

5.2 Anschluss als Gruppensteuergerät
1. Entfernen Sie die Schutzkappen.
2. Anschließen.
Hinweis!
Abgeschirmte Steuerleitung … 0,8 mm oder
Fernsprechleitung JY-ST … 0,6 mm verwenden.
3. Setzen Sie die Schutzkappen wieder auf das Netzteil.
4. Befestigen Sie das Netzteil in der Dose.
5. Setzen Sie das Bedienteil in den Rahmen und stecken Sie dieses
in das Netzteil ein.
6 Sensoren
Hinweis
: Es können am Gerät verschiedene Sensoren angeschlossen
werden (siehe Bedienungsanleitung der jeweiligen Sensorik).
•
Sonnensensor (LA90)
•
Sonnen-Wind-Sensorik (AR04)
•
Regenwächter (RW90)
•
Windwächter (VT04)
7 Inbetriebnahme
Mit dem ersten Tastendruck „wecken“ Sie den AeroTec auf. Sie können
nun mit den +/– Tasten die Sprache wählen und diese mit den OK-Tasten
übernehmen. Die Uhr befindet sich im Automatikmodus.
5
