JUNG DAS4110 - Handbuch

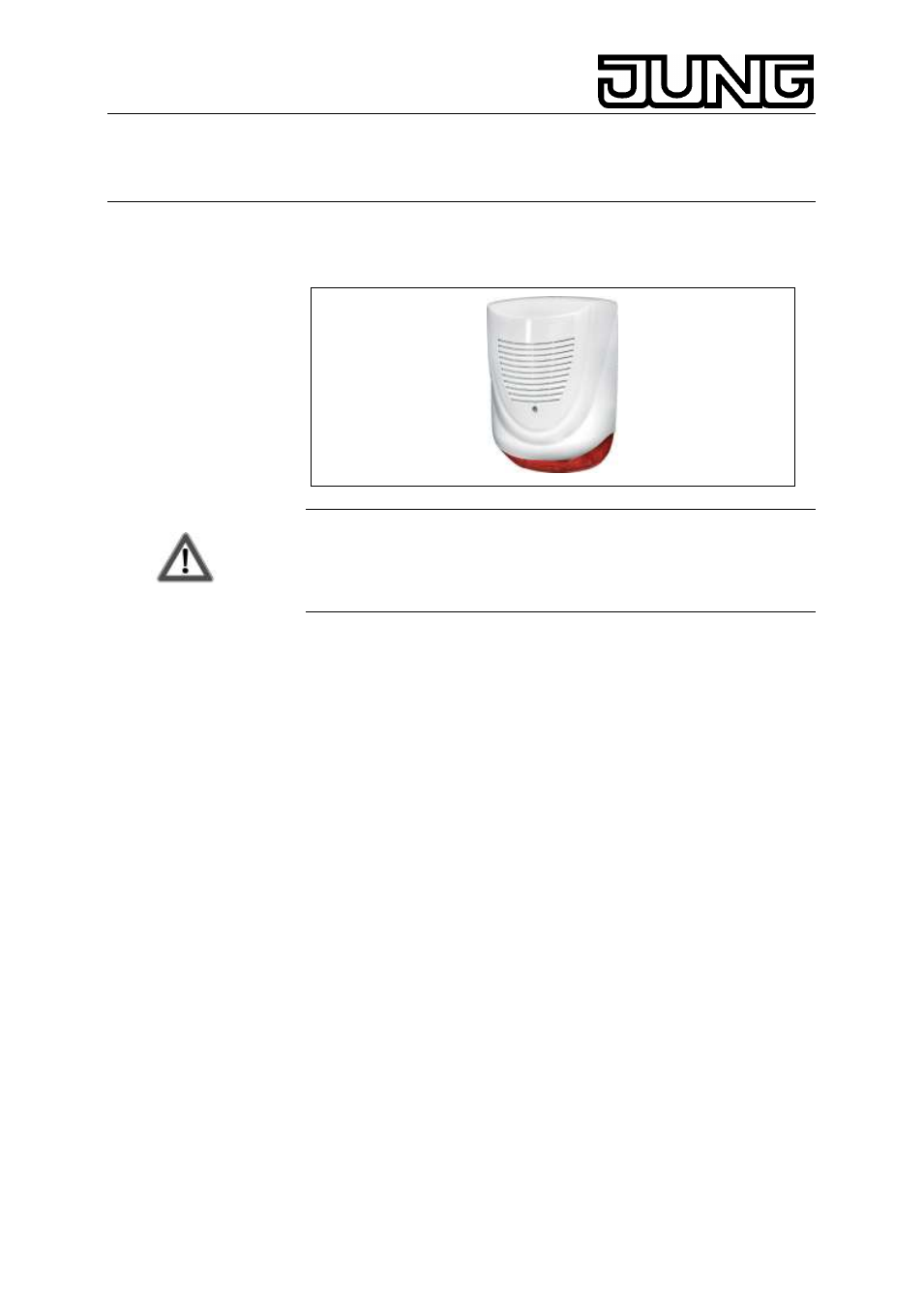

Alarmanlage Außensirene mit Blitzlicht
Art.-Nr.: DAS 4110
Bedienungsanleitung für
Außensirene mit Blitzlicht
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Bei Nichtbeachtung der Installationshinweise können Schäden am
Gerät, Brand oder andere Gefahren entstehen.
1. Funktion
Die Außensirene mit Blitzlicht wurde sowohl für die Anwendung im
Außenbereich als auch für den Innenraum konzipiert. Das Gerät verfügt
über ein witterungsbeständiges und sabotagegeschütztes
Kunststoffgehäuse.
Es werden alle Anforderungen an die elektromagnetische Verträglichkeit
unter Beachtung der CE Konformität erfüllt.
Projektierung:
Bei Verwendung im Außenbereich (als Extern-Signalgeber) sollte die
Außensirene so installiert werden, dass sie sich außerhalb des
Handbereichs befindet. Es muss darauf geachtet werden, dass sie nicht
ohne Hilfsmittel oder z.B. über Feuerleitern, Balkone, Fenster erreichbar
ist. Die Leitungseinführung muss so erfolgen, dass im installierten
Zustand ein Angriff auf die Leitungen nicht möglich ist (Rückseite). Das
Blitzlicht muss für Interventionskräfte gut sichtbar und der Ort der
Alarmauslösung eindeutig identifizierbar sein. Als Ergänzung zur
optischen Alarmierung empfiehlt es sich, Beleuchtungsanlagen durch die
Einbruchmelderzentrale mit anzusteuern.
Bei der Verdrahtung zwischen Alarmzentrale und Außensirene mit
Blitzlicht muss unbedingt auf ausreichenden Aderquerschnitt geachtet
werden. Nebenstehende Tabelle gibt die maximal zulässige Kabellänge
für die Sirene bei handelsüblichen Aderquerschnitten an. Der
Spannungsverlust auf der Zuleitung darf max. 0,5 V betragen.
Beispiel: Bei der Installation müssen 18 m Kabel zwischen Zentrale und
Sirene verlegt werden. Aus der Tabelle wählt man den Querschnitt
A= 0,5 mm², weil der nächst kleinere Querschnitt nur bis 13 m
Kabellänge ausreicht.
