Seite 6
Bewegungsmelder
Art.-Nr.: DAS 4210

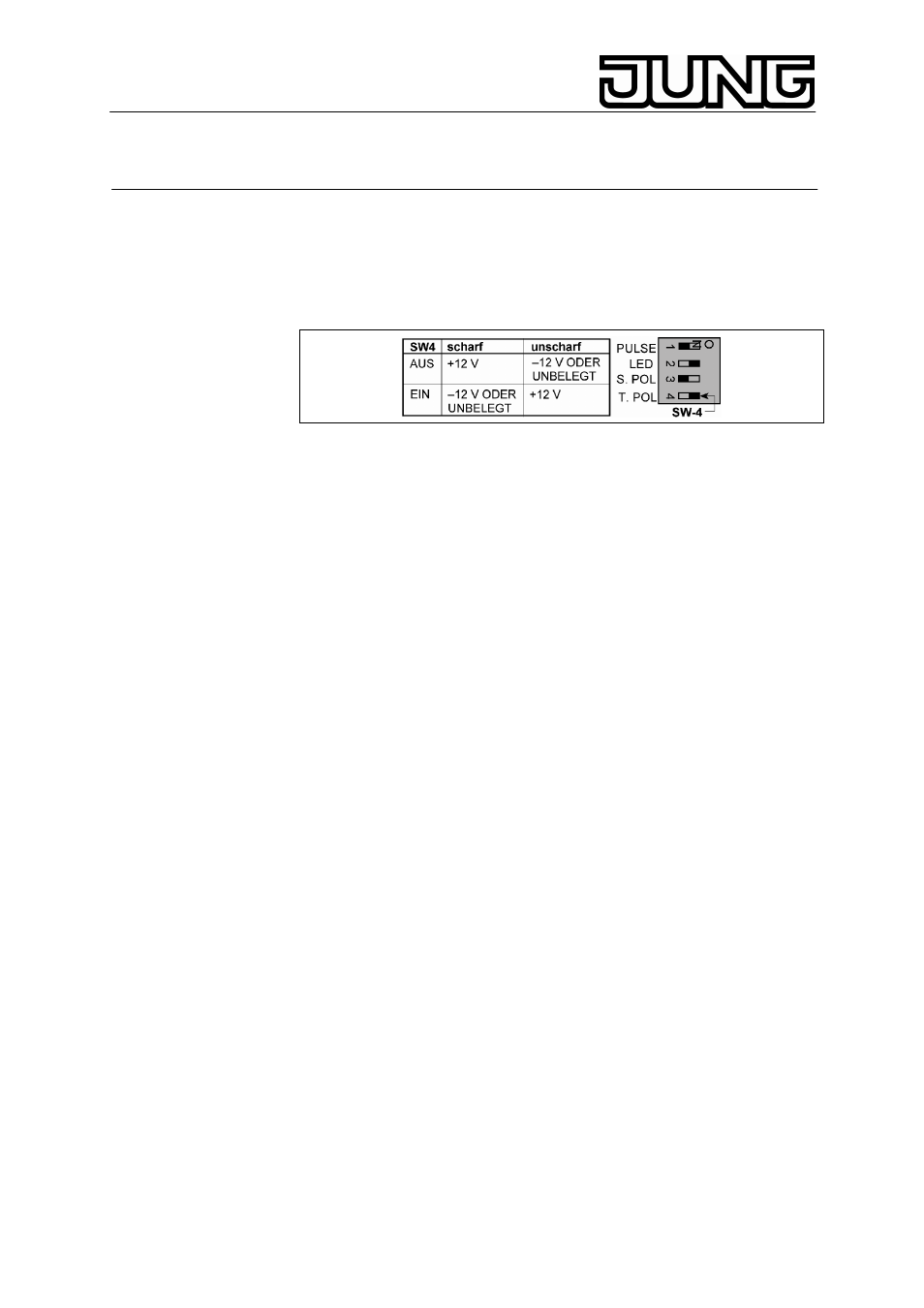

9. Einstellen der Testsignalpolarität
Die Polarität des Testsignals kann je nach Ausgang der Alarmzentrale
mit dem Schalter SW-4 eingestellt werden.
Vor Einstellen der Test-Polarität mittels des Schiebeschalters, sollte das
Potential an der Alarmzentrale gemessen werden.
10. Technische Daten
Überwachungsbereich:
90° volumetrisch, mit 34 Doppelzonen in
3 Ebenen
max. Überwachungsbereich 15m x 15m.
Einstellung:
Vertikale Neigung von +2° bis -12° mittels
Einstellskala.
Betriebsspannungsbereich: 9 V bis 16 V DC
Stromaufnahme:
7 mA bei 12 V DC
Relaisausgang:
ausfallsicherer Ruhekontakt
(N.C.-Kontakt/Öffner) 18 W Widerstand in
Reihe mit dem Kontakt.
Belastbarkeit:
0,1 A bei 24 V DC
Sabotagekontakt:
Ruhekontakt (N.C.-Kontakt) 0,5 A bei 24
VDC
Alarmdauer:
ca. 2 Sek.
Impulszähler:
einstellbar auf 1- oder 3-Impulse
LED:
Gehtest-LED mit Schalter oder über
Steuerpotential abschaltbar
Detektor:
rauscharmes Dualpyroelement
Montage:
Wand- oder Eckmontage ohne Zubehör
möglich
Montagehöhe:
bis 3,6 m
Betriebstemperatur:
-10°C bis 50°C
Lagertemperatur:
-20°C bis 60°C
HF-Sicherheit:
>30 V/m bis 1 GHz
Abmessungen (H x B x T): 104 mm x 60 mm x 32 mm
Gewicht:
68 g
Farbe:
weiß
Technische Änderungen vorbehalten.
