Marantz PM-11S3 - Handbuch (Seite 15)

7
Erste Schritte
Grundfunktionen
Fehlersuche
Technische Daten
Index
Weitere Anschlussbuchsen
Erweiterter Betrieb
Erklärung der Fachausdrücke
DEUTSCH
Anschlüsse

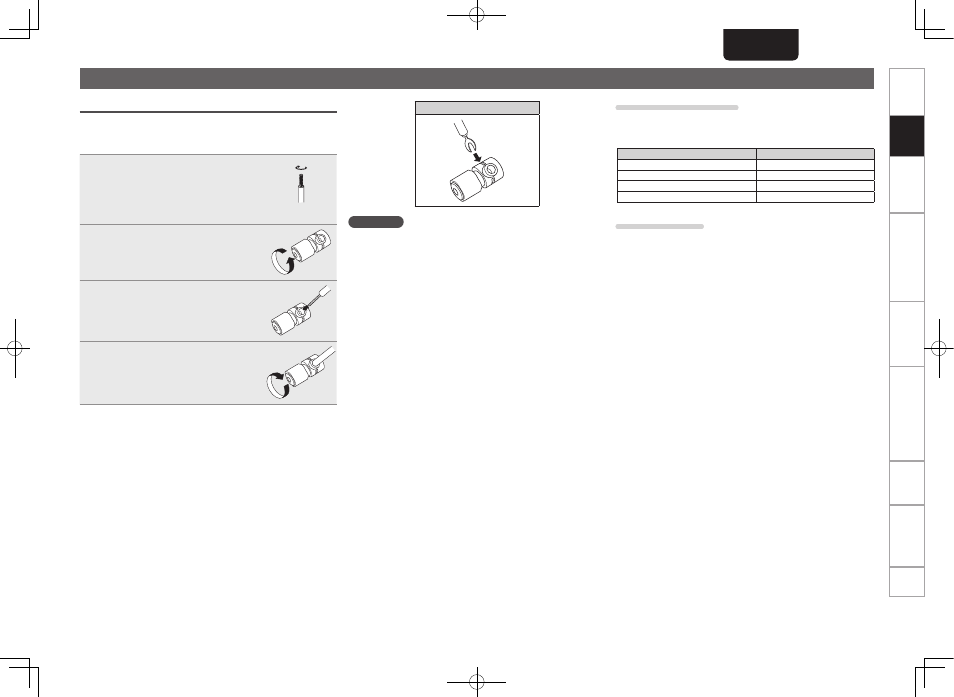

Anschließen der Lautsprecher
Anschließen der Lautsprecherkabel
Achten Sie beim Anschließen der Lautsprecher darauf, dass
die Kennzeichnung von linkem (L) und rechtem (R) Kanal
sowie die Ausrichtung + (rot) und – (weiß) übereinstimmen.
1 Isolieren Sie ca. 10 mm des
Lautsprecherkabelendes ab,
verdrehen Sie das Ende der Ader
fest oder versehen Sie es mit einem
Kabelschuh.
2 Drehen Sie den
Lautsprecheranschluss gegen den
Uhrzeigersinn, um ihn zu lösen.
3 Führen Sie die Ader des
Lautsprecherkabels in die
Anschlussklemme ein.
4 Drehen Sie den
Lautsprecheranschluss im
Uhrzeigersinn, um ihn festzuziehen.
Flachsteckeranschluss
HINWEIS
• Schließen Sie die Lautsprecherkabel so an, dass sie an den
Anschlussbuchsen nicht überstehen. Die Schutzschaltung
kann u. U. aktiviert werden, wenn die Adern die Schalttafel
berühren oder wenn die Plus- und Minuspole einander
berühren ( vSeite 21 “Schutzschaltung”).
• Berühren Sie die Anschlussbuchsen der Lautsprecher nicht,
wenn das Gerät an das Stromnetz angeschlossen ist. Dies
kann zu einem Stromschlag führen.
Lautsprecher-Impedanz
Verwenden Sie Lautsprecher mit einer Impedanz innerhalb
des unten dargestellten Bereiches entsprechend ihren
Verwendungsbedingungen.
Verwendete Lautsprecher Impedanz
A 4 – 16 Ω
B 4 – 16 Ω
A und B 8 – 16 Ω
Anschluss mit Bi-Verkabelung 8 – 16 Ω
Schutzschaltung
Die Schutzschaltung wird in folgenden Fällen aktiviert:
• Wenn die abisolierten Enden der Lautsprecherkabel die
Rückfront oder die Schrauben berühren oder wenn sich die
+ und – Pole der Lautsprecherkabel berühren
• Wenn die Umgebungstemperatur ungewöhnlich hoch ist
• Wenn die Innentemperatur aufgrund langer Benutzung mit
hohem Ausgangspegel ansteigt
Wenn das geschieht, ziehen Sie das Netzkabel und
überprüfen Sie die Anschlüsse der Lautsprecherkabel und der
Eingangskabel.
Wenn das Gerät extrem heiß wird, lassen Sie es abkühlen
und verbessern Sie die Belüftung. Stecken Sie danach das
Netzkabel wieder ein.
Wenn die Schutzschaltung auslöst, obwohl es keine Probleme
mit der Belüftung oder den Anschlüssen gibt, kann das Gerät
beschädigt sein. Schalten Sie das Gerät aus und wenden Sie
sich an einen marantz-Servicepartner.
