Weitere Anschlussbuchsen
Erweiterter Betrieb
Erklärung der Fachausdrücke
DEUTSCH
Anschlüsse

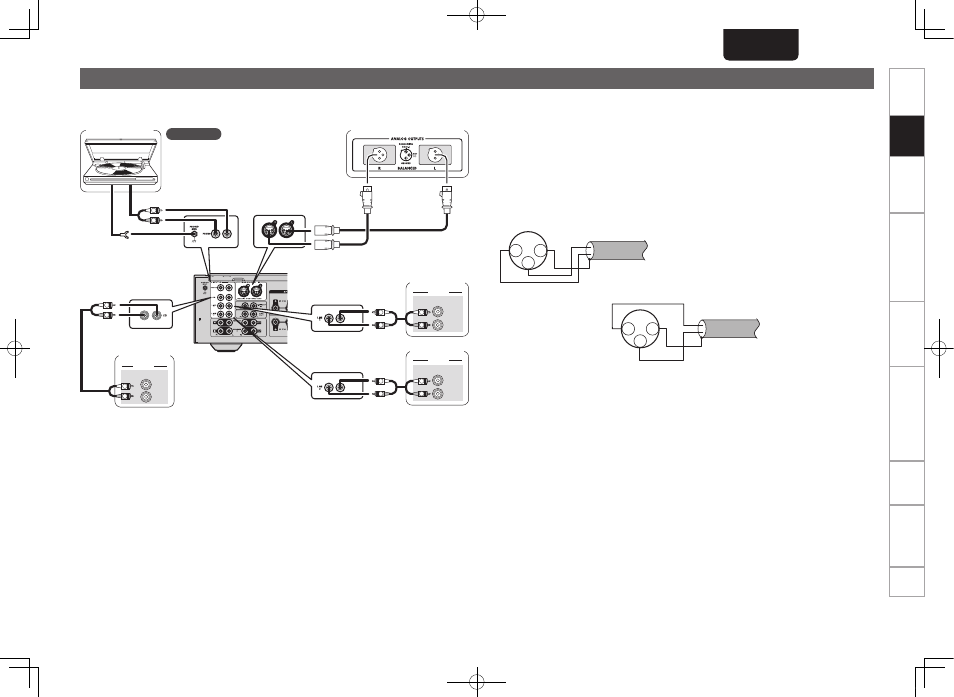

Anschließen von Playern
Stellen Sie den Schalter für den Phono-Equalizer entsprechend dem verwendeten
Tonabnehmertyp auf MM oder MC ein.
3 1 2 3 1 2
3 1 2 3 1 2
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
AUDIO OUT
R
L
AUDIO
GND AUDIO
OUT
R
L
R
L
R
L
R
L
R
L
R
L
R
L
Plattenspieler
Schließen Sie hier die
Erdungsleitung Ihres
Plattenspielers an.
Super Audio CD-Player
Tuner
BD-Player
CD-Player
n BALANCED-Buchsen
Die BALANCED-Buchsen dieses Geräts sind mit XLR-Anschlüssen ausgestattet, wie sie bei
professionellen Geräten häufig Verwendung finden. Ihre Eigenschaften werden im Anschluss
aufgeführt.
• Die Ausführung mit 3 Stiften ermöglicht die Übertragung des Musiksignals als symmetrisches
Signal, das nur wenig von externen Störungen beeinflusst wird.
• Der abnehmbare Verschlussmechanismus minimiert das Steckerspiel und erhöht die
Zuverlässigkeit des Anschlusses.
Der für professionellen Einsatz konzipierte XLR-Stecker ist im Innern nach einem der beiden
folgenden Systeme verdrahtet.
• System USA (w STIFT=MINUS e STIFT=PLUS)
2 1
3
GND COLD
HOT
• Europäisches System (w STIFT=PLUS e STIFT=MINUS)
2 1
3
HOT
GND
COLD
Wenn ein Gerät, das das europäische System verwendet, mit einem symmetrischen Kabel
angeschlossen wird, kann das reproduzierte Signal eine Phasenumkehrung aufweisen.
Schließen Sie zur Korrektur dieser Umkehrung eine Seite des XLR-Anschlusses unter
Vertauschung des STIFTS w und des STIFTS e an.
HINWEIS
• Das Anschließen eines
Erdungskabels kann Störungen
verursachen. Schließen Sie in
diesem Fall kein Erdungskabel an.
