78

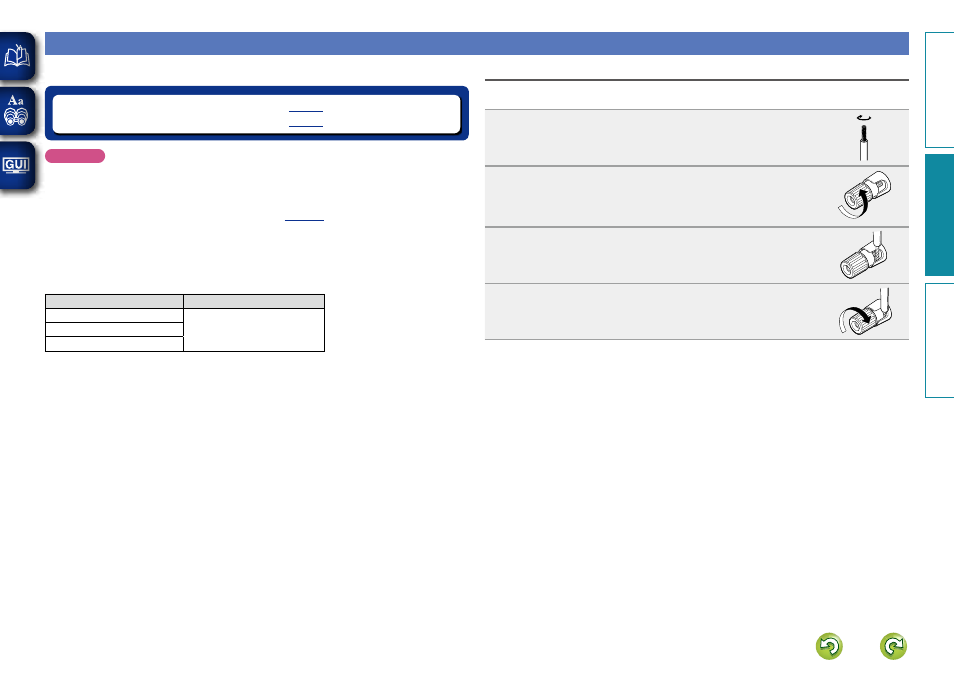

Lautsprecheranschluss
In diesem Beispiel werden die Lautsprecher in diesem Raum an das Gerät angeschlossen.
Dieser Abschnitt enthält eine Beschreibung ihres Anschlusses in typischen Szenarien.
n Anschließen von 5.1-Kanal-Lautsprechern ( vSeite 80 )
n Anschließen von 2.1-Kanal-Lautsprechern ( vSeite 80 )
HINWEIS
• Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher anschließen. Schalten
Sie auch den Subwoofer aus.
• Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen nicht überstehen.
Die Schutzschaltung kann u. U. aktiviert werden, wenn die Adern die Schalttafel berühren oder
wenn die Plus- und Minuspole einander berühren ( vSeite 130 “Überlastschutz”).
• Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn das Gerät an das Stromnetz
angeschlossen ist. Dies kann zu einem Stromschlag führen. Wenn der “Einricht.Assist.” ausgeführt
wird, folgen Sie den Anweisungen im Bildschirm des “Einricht.Assist.”, um die Einstellungen
vorzunehmen. (Die Lautsprecheranschlüsse werden während der Ausführung des “Einricht.
Assist.” nicht mit Strom versorgt.)
• Verwenden Sie die Lautsprecher mit der unten dargestellten Lautsprecher-Impedanz.
Lautsprecheranschlüsse Lautsprecher-Impedanz
FRONT
6–16 Ω/Ohm CENTER
SURROUND
Anschließen der Lautsprecherkabel
Achten Sie beim Anschließen der Lautsprecher an dieses Gerät darauf, dass die Kennzeichnung von linkem
(L) und rechtem (R) Kanal sowie die Ausrichtung + (rot) und – (schwarz) übereinstimmen.
1
Isolieren Sie ca. 10 mm des Lautsprecherkabelendes ab,
verzwirbeln Sie das Ende der Ader fest, oder versehen Sie es mit
einem Kabelschuh.
2
Drehen Sie den Lautsprecheranschluss gegen den Uhrzeigersinn,
um ihn zu lösen.
3
Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn
der Isolierung in den Lautsprecheranschluss ein.
4
Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um
ihn festzuziehen.
