2
DEUTSCH

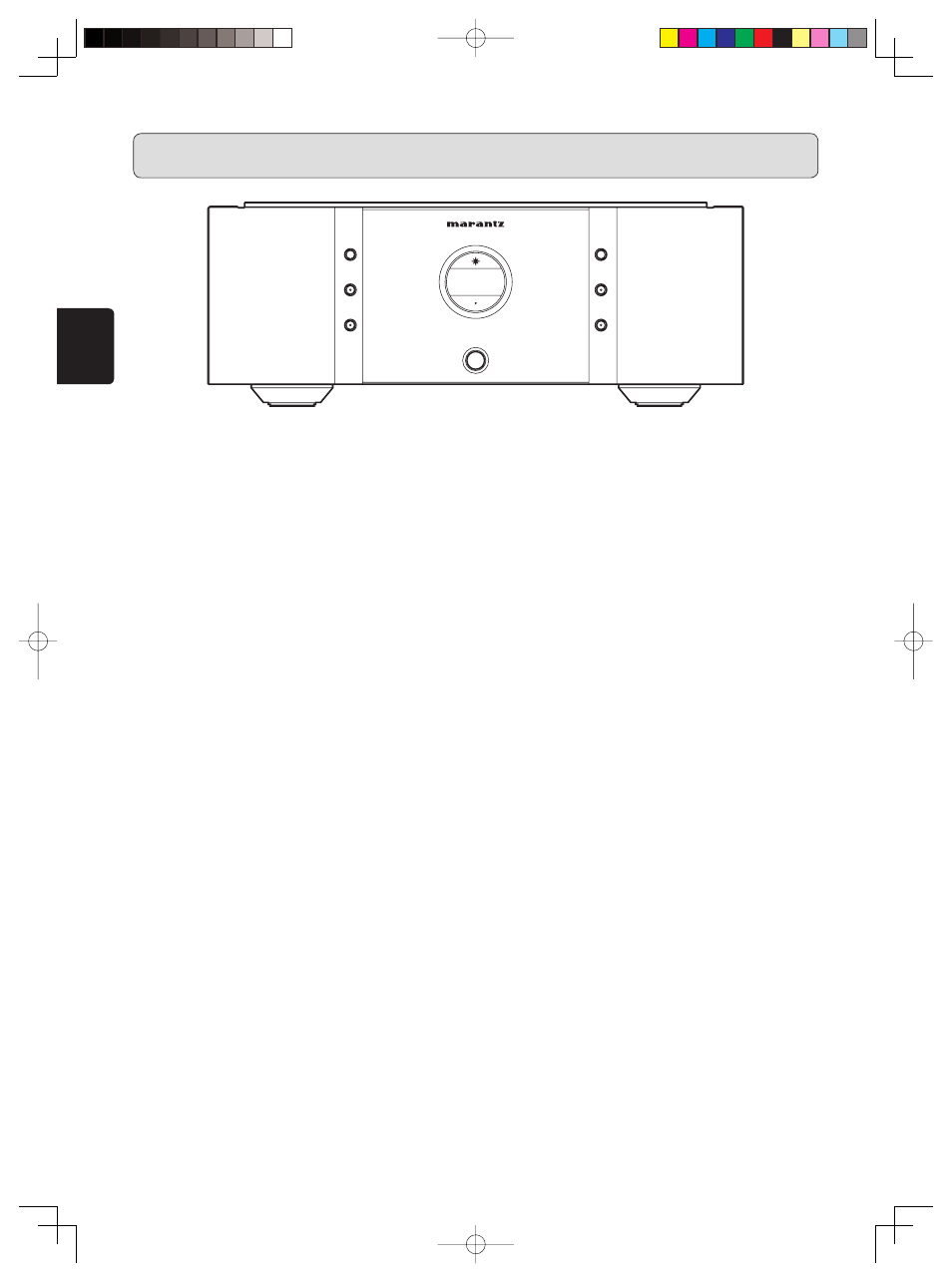

DISPLAY DISPLAY
POWER ON/OFF POWER ON/OFF
METER METER MODE MODE
BALANCED BALANCED
UN- UN- BALANCED BALANCED
SPEAKERS SPEAKERS 1
SPEAKERS SPEAKERS 2
STANDBY STANDBY
FUNKTIONEN
Dieses Gerät hat viele der gleichen Funktionen wie das
Flaggschiff-Modell MA-9S2, mit einer 2-Kanalfunktion, die
keine Beeinträchtigung der Klangqualität bewirkt.
¶
HDAM-SA3
Der HDAM-SA3 ist ein Verstärkermodul, das mit einer neuen
Schutzschaltung ausgestattet wurde, um die Stabilität der
Vorgängermodelle HDAM-SA und HDAM-SA2 weiter zu
verbessern.
Der HDAM-SA3 ist ein wichtiger Teil des Verstärkermoduls in diesem
Gerät, der mit vielen Komponenten, wie Stromspannungsumwandler
und Eingangspuffer, verbunden ist.
¶
Spannungsverstärker in Dualstruktur +
Leistungspufferverstärker
Lautsprecher mit leistungsstarken Magnetschaltungen haben
eine starke gegenelektromotorische Kraft und sind deshalb
nicht einfach zu steuern.
Deshalb wurde dieses Gerät, gleich dem MA-9S2, mit einem
Spannungsverstärker in Dualstruktur und einem Leistung
spufferverstärker entwickelt, damit es keine Einflüsse von
gegenelektromotorischen Kräften gibt.
¶
Differenzsignal Spannungsverstärker
Der Stromrückkopplungs-Spannungsverstärker ist mit dem
neu entwickelten HDAM-SA3 ausgestattet und zeichnet sich
durch einen Differenzsignaleingang aus, der die Spannung
der symmetrischen und unsymmetrischen Eingangssignale
verstärkt.
Zudem kann er auch zwischen Gain Conversion Stereomodus
und BTL monauralem Modus umgeschaltet werden.
¶
Neuer Stromrückkopplungs-Leistungspuffe
rverstärker
Der Leistungspuffer verstärker, der die Lautsprecher
leistungsstark steuert, ist mit einem Stromspannungsum
wandlungskreis ausgestattet, zu dem ein neu entwickelter
komplementärer Kaskaden-Gegentaktkreis gehört, der die
Stabilität herausragend erhöht.
Zudem bietet die Kombination des Wilson Stromspiegelkreises
mit einem Kaskaden-Bootstrapkreis im Stromverstärkungskreis
eine Leistungsverstärkung mit geringer Verzerrung bei extrem
hohen Frequenzen.
¶
Verbesserte Momentanstrom-Lieferkapazität
In der letzten Stufe hat der Leistungspufferverstärker zur
Lieferverbesserung eine parallele Gegentaktkonstruktion mit
speziellem LAPT-Leistungstransistor, der Sperrkondensator
ist mit dem Leistungspufferverstärker verbunden.
Zudem ermöglicht die Verbindung von Sperrkondensator und
Leistungspuffer die Reduzierung der Stromschleife und erzeugt
damit eine ausgezeichnete Kanaltrennung.
¶
Eingangspuffer
Jeder Eingang hat seinen eigenen Eingangspuffer, der die
HDAMSA3 Technologie direkt anwendet, um Interferenzen
zwischen Kanälen und Eingangsquellen zu vermeiden.
¶
S Y M M E T R I S C H E / U N S Y M M E T R I S C H E
Funktion Individuelle Verstärkungseinstellung
(BALANCED/UNBALANCED)
Die Verstärkung kann je nach gewünschtem Effekt individuell
auf SYMMETRISCHEN oder UNSYMMETRISCHEN Eingang
eingestellt werden.
¶
Digitaler Leistungsmesser
Durch die Messung von Lautsprecher-Ausgangsspannung und
Ausgangsstrom kann die tatsächliche Ausgangsleistung auf
dem Display angezeigt werden.
In Anbetracht der gesamten Klangqualität wird zur Digitalisierung
anstatt eines DSP ein PLD (Programmable Logic Device)
verwendet, um digitale Geräusche zu minimieren.
¶
Strom-Fernbedienung
Die Stromversorgung dieser Einheit kann mit der Funktion
der Stromfernbedienung des Marantz SC-11S1 Stereo
Steuerungsverstärkers synchron ein- und ausgeschaltet
(ON/OFF) werden.
Der Anschluss mit dem SC-11S1 erfolgt ohne Erdungskreis,
und die Tonqualität wird somit nicht nachteilig beeinflusst.
