ANSCHLÜSSE
VERKABELUNG DES
LAUTSPRECHERKABELS

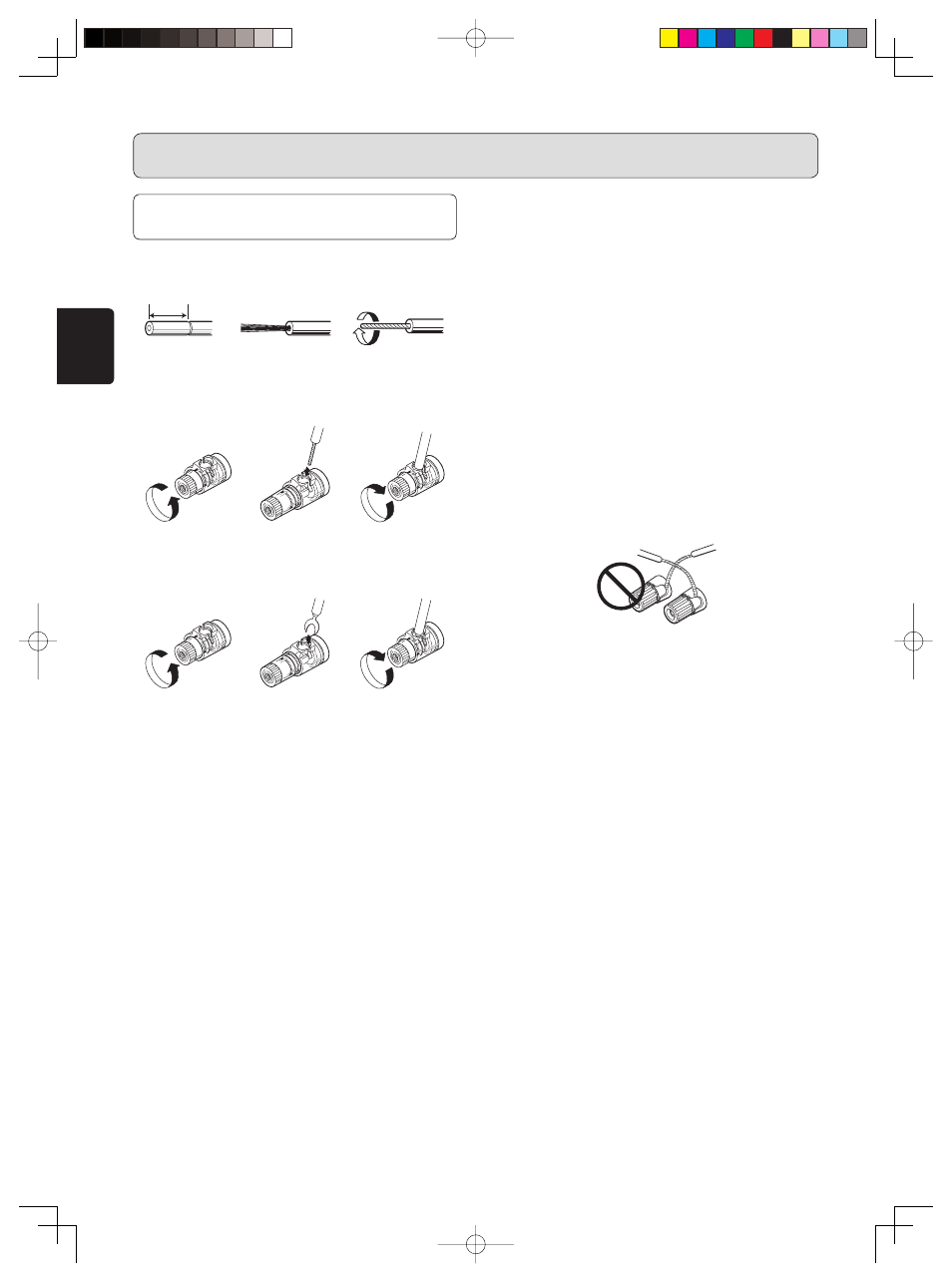

• Entfernen Sie die Kabelisolierung wie in der nachfolgenden
Abbildung gezeigt.
Ca. 1 cm
Schneiden Sie die
Kabelisolierung
ab.
Entfernen Sie die
Kabelisolierung an
der Schnittkante
Verdrillen Sie die
Adern.
• Verkabelung mit dem Lautsprecherkabel.
Drehen Sie zum
Lösen gegen den
Uhrzeigersinn
Setzen Sie die
Kabelader ein.
Drehen Sie zum
Anziehen im
Uhrzeigersinn.
• Verkabelung mit “Y”-Klemme
Drehen Sie zum
Lösen gegen den
Uhrzeigersinn
Setzen Sie die
Kabelader ein
Drehen Sie zum
Anziehen im
Uhrzeigersinn.
I h r L a u t s p r e c h e r s y s t e m mu s s d e n n a c h fo l g e n d e n
Anforderungen entsprechen.
Wenn Lautsprecher benutzt werden, die nicht den nachfolgend
aufgelisteten Anforderungen entsprechen, kann die
Schutzschaltung des Verstärkers ausgelöst werden, und
die Klänge werden nicht korrekt wiedergegeben. Es ist
auch möglich, dass Schäden am Verstärker und dem
Lautsprechersystem verursacht werden.
• Bei der Verwendung eines Lautsprechersatzes muss die
Gesamtlautsprecherimpedanz 4
Ω
oder höher sein.
• Bei der Verwendung von 2 Lautsprechersätzen muss die
Gesamtlautsprecherimpedanz 8
Ω
oder höher sein.
• Bei der Verwendung des Lautsprechersystems im BTL-
Modus muss das Lautsprechersystem über eine Impedanz
von 8
Ω
oder höher verfügen.
Hinweise:
• Zur Vermeidung von Schäden an der Schaltungstechnik
achten Sie darauf, dass keine unisolierten Lautsprecherkabel
sich gegenseitig oder andere Metallteile des Gerätes
berühren.
• Berühren Sie nicht die Lautsprecheranschlüsse, wenn die
Stromversorgung eingeschaltet ist.
Sie könnten dadurch einen Stromschlag bekommen.
• Schließen Sie nicht mehr als ein Lautsprecherkabel an
einen Lautsprecheranschluss an. Dies könnte Schäden
am Gerät verursachen.
• Achten Sie darauf, dass die positiven und negativen
Anschlüsse der Kabel richtig gesetzt sind. Wenn diese
falsch angeschlossen sind, wird das Signal umgekehrt
gesendet, und die Signalqualität ist fehlerhaft.
