6
DEUTSCH
TEILEBEZEICHNUNGEN UND FUNKTIONEN
AC IN
ON
OFF TRIGGER IN
REMOTE POWER CONTROL
MODEL NO. SM-11S1
R CH L CH
R CH L CH
R L STEREO
UNBALANCED INPUT
BALANCED INPUT
AMP MODE
BTL
BTL
L R
BTL
SPEAKER SYSTEMS
1
2
BTL 3 3
1 1 2 2
3 3
1 1 2 2
PUSH PUSH PUSH PUSH
A B C
G F
D E

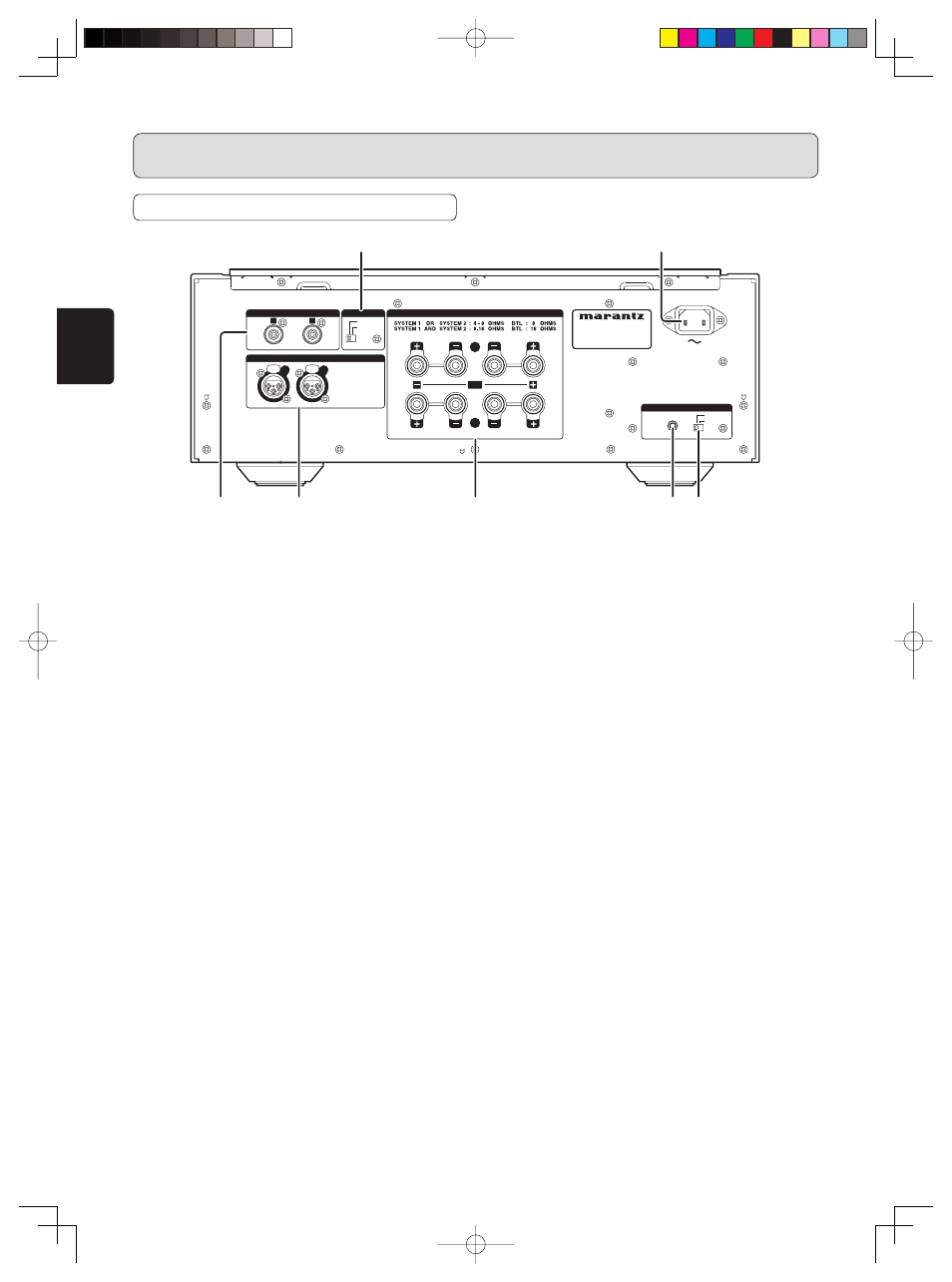

HINTERES ANSCHLUSSFELD
A UNSYMMETRISCHE EINGANGSBUCHSEN
(UNBALANCED INPUT)
Diese Buchsen dienen zum Anschluss der unsymmetrischen
Eingangsbuchsen eines Leistungsverstärkers. Im BTL-
Modus wird der Anschluss des linken Eingangskanals
(L) verwendet.
B SYMMETRISCHE EINGANGSBUCHSEN
(BALANCED INPUT)
Diese Buchsen dienen zum Anschluss der symmetrischen
Eingangsbuchsen eines Leistungsverstärkers. Im BTL-
Modus wird der Anschluss des linken Eingangskanals
(L) verwendet.
C LAUTSPRECHERSYSTEM-
Ausgangsanschlüsse (SPEAKER SYSTEMS)
D i e s e B u c h s e n d i e n e n z u m A n s c h l u s s a n e i n
Lautsprechersystem.
Sie können 2 Lautsprechersysteme an das SM-11S1
anschließen, LAUTSPRECHERSYSTEM 1 und 2. Die
Lautsprecherausgabe kann über die LAUTSPRECHER
1 / 2.Tasten (SPEAKERS 1/2) im vorderen Bedienfeld
ein- bzw. ausgeschaltet werden (ON/OFF).
Für den BLT-Modus schließen Sie den +Lautsprecher an
die +Buchse des linken Kanals und den –Lautsprecher an
die +Buchse des rechten Kanals an.
D S T RO M - F E R N B E D I E N U N G S - B u ch s e n
(REMOTE POWER CONTROL) (TRIGGER IN)
Über diese Buchse wird das mit der Marantz SC-11S1
Steuerungsverstärkung synchronisier te Ein- bzw.
Ausschalten (ON/OFF) gesteuert.
Schließen Sie sie mit einem handelsüblichen Kabel an die
SC-11S1 TRIGGER OUT Buchse an.
Weitere Informationen zur
STROM-FERNBEDIENUNG
siehe Seite 20.
E STROM-FERNBEDIENUNG EIN/AUS-Schalter
(REMOTE POWER CONTROL ON/OFF)
EIN (ON): Einstellung zum synchronisierten Ein- bzw.
Ausschalten (ON/OFF) mit dem Ein- bzw.
Ausschalten der Marantz SC-11S1 Steueru
ngsverstärkung.
AUS (OFF): Einstellung zum Ein- bzw. Ausschalten
mit der POWER ON/OFF-Taste direkt am
vorderen Bedienfeld des Gerätes.
F Anschlussbuchse für Netzkabel (AC IN)
Schließen Sie mit dem mitgelieferten Stromkabel diese
Buchse an einer Steckdose an.
G Schalter VERSTÄRKERMODUS (AMP MODE)
STEREO: Einstellung, wenn der SC-11S1 als normaler
Stereo-Leistungsverstärker verwendet werden
soll.
BTL: E i n s t e l l u n g z u m A n s c h l i e ß e n e i n e s
Stereoverstärkers über BTL, wenn das Gerät
als monauraler Leistungsverstärker verwendet
werden soll.
Weitere Informationen zum VERSTÄRKERMODUS siehe
Seite 19.
Achtung:
Vergewissern Sie sich stets, dass vor dem Umschalten
dieses Schalters die Stromversorgung immer
ausgeschaltet (OFF) ist.
