Display, Rückseite – Marantz MCR503 Benutzerhandbuch
Seite 6
6
DEUTSCH
q
Lautsprecherklemmen A ····························· (9)
Diese Klemmen dienen zum Anschließen von
Lautsprecherpaar A.
w
Lautsprecherklemmen B ···························· (28)
Diese Klemmen dienen zum Anschließen von
Lautsprecherpaar B.
e
SUBWOOFER PRE OUT-Buchse ·················· (9)
An diese Buchse kann ein Subwoofer mit
eingebautem Verstärker angeschlossen werden.
r
AUX OUT-Buchse ······································· (10)
An diese Buchse kann ein externer Vorverstärker
angeschlossen werden.
t
AUX2 IN-Buchsen ······································· (10)
Für den Anschluss an ein drahtloses IS301-Dock
für iPod am Marantz- oder CD-Player.
q
Informationsdisplay
Hier erscheinen verschiedene Informationen.
w
Anzeige des Empfangssignals der Fernbedienung
e
Timeranzeige
r
Wiedergabebetriebsanzeige ·········· (15, 23, 25)
t
TOTAL-Anzeige
Leuchtet auf, wenn die Gesamtzahl der Stücke
und die gesamte Spielzeit der CD angezeigt
werden.
y
Tuner-Empfangsmodus-Kontrollleuchten ··· (16)
u
Klanganzeige ·············································· (13)
Leuchtet, wenn der Klang (Höhen/Tiefen)
angepasst wird.
i
Wiedergabemodus-Anzeigen
1 : Während des Abspielens
3 : Bei Unterbrechung

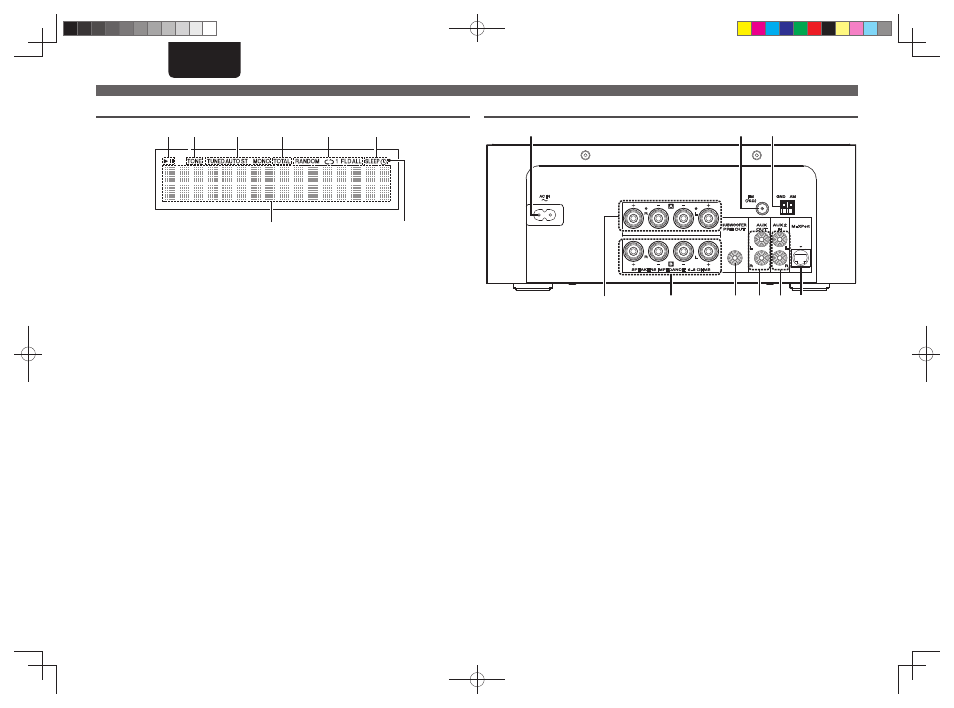

Teilebezeichnungen und Funktionen
Display
q
u
i
y
r
t
e
w
Rückseite
o
i
u
y
t
r
e
w
q
y
M-XPort ······················································· (19)
Hier wird der drahtlose Empfänger RX101
angeschlossen.
u
AM-Antennenklemme ································ (10)
Hier wird die mitgelieferte MW-Rahmenantenne
angeschlossen.
i
FM-Antennenklemme ································ (10)
Hier wird die mitgelieferte UKW-Zimmerantenne
angeschlossen. Falls sich damit kein
zufriedenstellender Empfang erzielen lässt,
schließen Sie eine Außenantenne an diese
Klemme an.
o
AC-Eingang (AC IN) ···································· (11)
Hier wird das mitgelieferte Netzkabel
angeschlossen.
