9
DEUTSCH
Erste Schritte
Anschlüsse Anschlüsse
Betrieb
Fehlersuche
Technische Daten
Index
W
eitere Anschlussbuchsen
Fortgeschrittene
Bedienung
Erklärung der Fachausdrücke
Dieser Abschnitt erläutert, wie Lautsprecher, Aufnahmegeräte
und Antennenkabel angeschlossen werden.
Hinweise zu anderen Anschlüssen fi nden Sie in den unten
aufgeführten Abschnitten.
n Der drahtlose Empfängeranschluss (vSeite 19)
n USB-Speichergeräteanschluss (vSeite 20)
n iPod-Anschluss (vSeite 20)
HINWEIS
• Schließen Sie das Netzkabel erst dann an, wenn alle Verbindungen
angeschlossen sind.
• Lesen Sie sich vor der Verkabelung auch die Bedienungsanleitungen
der anderen anzuschließenden Komponenten durch.
• Stellen Sie sicher, dass die linken und rechten Kanäle richtig
angeschlossen sind (Links mit Links, Rechts mit Rechts).
• Bündeln Sie die Netzkabel nicht zusammen mit den
Verbindungskabeln.Dadurch können Brummen oder Störungen
entstehen.

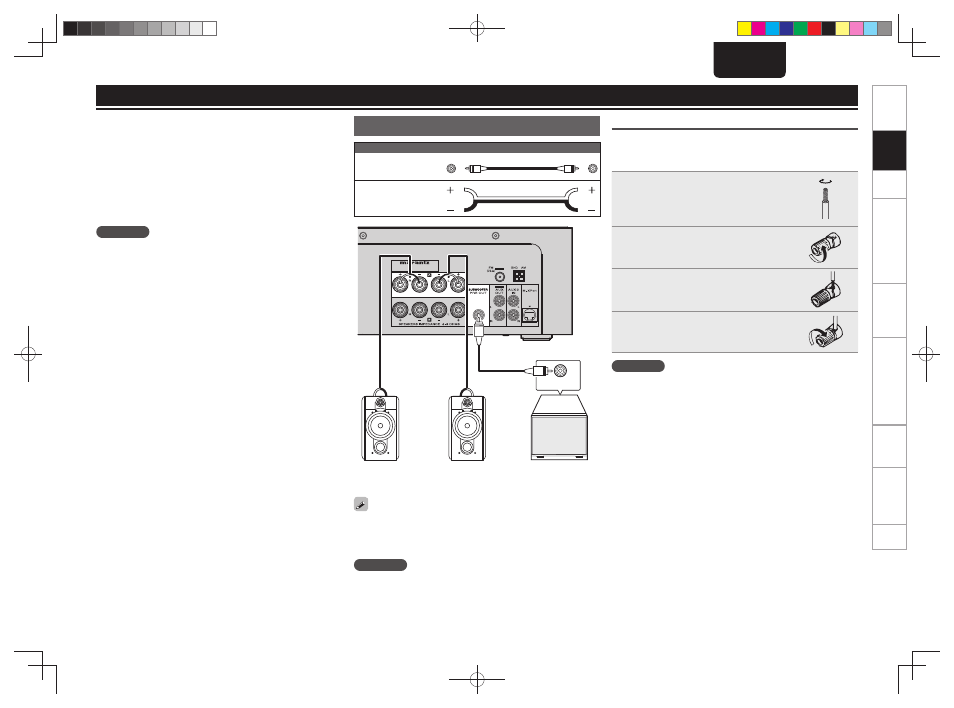

Einfache Anschlüsse
Lautsprecheranschlüsse
Cinchkabel (separat erhältlich)
Steckerkabel (Schwarz)
Lautsprecherkabel
w q w q
Subwoofer mit
eingebautem
Verstärker
Eingangsbuchse
R L
Stellen Sie den Lautsprecherausgang des Gerätes passend zu den
Lautsprecheranschlüssen an den Buchsen A und B ein (vSeite 28
“Einstellung der Lautsprecher”).
Die Standardeinstellung ist SPEAKER A.
HINWEIS
Stellen Sie sicher, dass die Lautstärke gesenkt wird, bevor
Lautsprechereinstellungen vorgenommen werden.
Anschluss der Lautsprecherkabel
Achten Sie beim Anschließen der Lautsprecher darauf, dass die
Kennzeichnung von linkem (L) und rechtem (R) Kanal sowie die
Ausrichtung + (rot) und – (schwarz) übereinstimmen.
1 Isolieren Sie ca. 10 mm des
Lautsprecherkabelendes ab, verzwirbeln
Sie das Ende der Ader fest oder
versehen Sie es mit einem Kabelschuh.
2 Drehen Sie die Anschlussklemme
am Lautsprecher gegen den
Uhrzeigersinn auf.
3 Führen Sie die Ader des Lautsprecherkabels
in die Anschlussklemme ein.
4 Drehen Sie die Anschlussklemme am
Lautsprecher im Uhrzeigersinn zu.
HINWEIS
• Verwenden Sie Lautsprecher mit einer Impedanz von 6 bis 8 Ω.
Die Schutzschaltung kann auslösen, wenn Lautsprecher mit einer
anderen Impedanz als angegeben verwendet werden.
• Schließen Sie die Lautsprecherkabel so an, dass sie an den
Anschlussbuchsen nicht überstehen. Die Schutzschaltung kann
u. U. aktiviert werden, wenn die Adern die Schalttafel berühren
oder wenn die Plus- und Minuspole einander berühren (vSeite 10
“Schutzschaltung”).
• Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn
das Gerät an das Stromnetz angeschlossen ist. Dies kann zu einem
Stromschlag führen.
