Seite 9
8
TEILEBEZEICHNUNGEN
UND –FUNKTIONEN
GRUNDLEGENDE
ANSCHLÜSSE
GRUNDFUNKTIONEN
ERWEITERTE
ANSCHLÜSSE
ANWENDUNGSOPERA
TIONEN
FEHLERSUCHE
ANDERE
TEILEBEZEICHNUNGEN
UND -FUNKTIONEN
DEUTSCH
TEILEBEZEICHNUNGEN UND -FUNKTIONEN
/ Netzkabel-Anschlussstecker
Das mitgelieferte Netzkabel ist zum Anschluss der
Einheit an eine Standard- Haushaltsnetzsteckdose
zu verwenden.
Das Abspielgerät ist so anzuschließen, dass
das Netzkabel als Vorsichtsmaßnahme gegen
mögliche Unfälle leicht entfernt werden
kann.
4 Anschluss „Optischer
Digitalausgang“
Dieser Anschluss für den optischen Ausgang
ermöglicht während der Wiedergabe den digitalen
Ausgang des Musiksignals der Audio-CD (siehe
Seite 11).
) Anschluss „Koaxial-
Digitalausgang“
Dieser Anschluss für den Koaxial-Digital- ausgang
ermöglicht während der Wiedergabe die digitalen
Ausgabe der Musik-CD der Audio-CD (siehe Seite
11).
0 Anschlüsse Fernbedienung ein/aus
Diese Anschlüsse werden unter Verwendung des
mitgelieferten Fernbedienungs-Anschlusskabels
zum Anschluss des Abspielgerätes an ein Audio-
Anlagenteil von Marantz verwendet, das mit
Fernbedienungs-Anschlüssen ausgestattet ist
(siehe Seite 12).
1 Extern-/Intern-Schalter
Der Schalter wird beim Fabrikversand auf „Intern“
eingestellt, was die Verwendung des eingebauten
Fernbedienungs-Sensors des Abspielgeräts
ermöglicht.
Beim Anschließen des Fernbedienungs- anschlusses
dieses Abspielgerätes unter Verwendung des
mitgelieferten Anschluss- kabels an eine Marantz-
Einheit ist dieser Schalter auf „Extern“ einzustellen
(siehe Seite 12).
6 Anschluss „Analog aus“
Dieser Anschluss gibt das Musiksignal während der
Wiedergabe aus (siehe Seite 9).

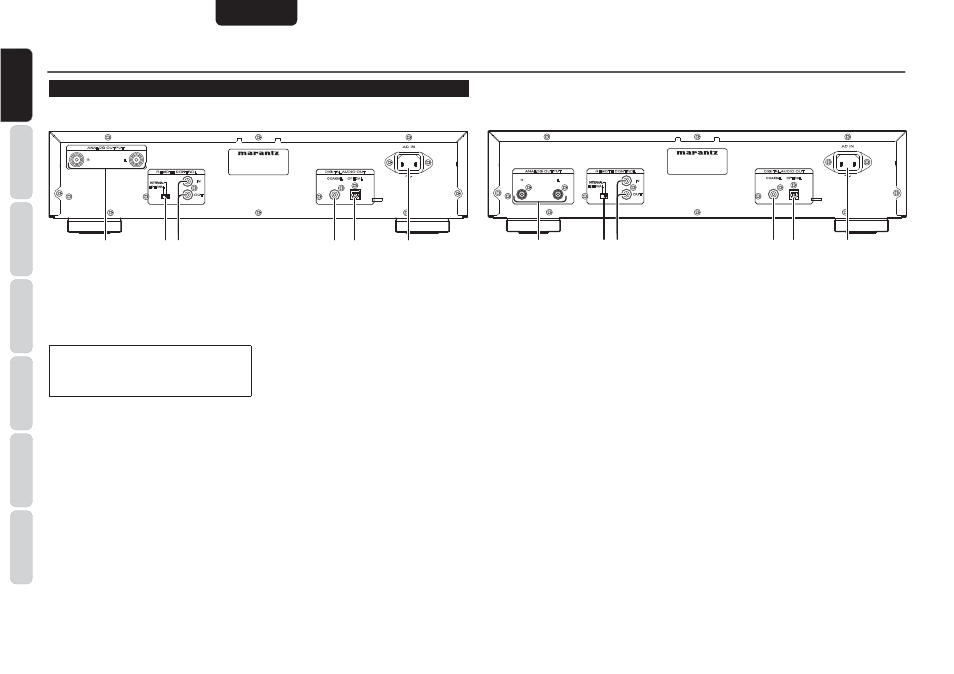

HINTERES ANSCHLUSSFELD
AC IN
DIGITAL AUDIO OUT
R
L
IN
OUT
REMOTE CONTROL
ANALOG OUTPUT
OPTICAL
COAXIAL
INTERNAL
EXTERNAL
AC IN
DIGITAL AUDIO OUT
IN
OUT
REMOTE CONTROL
ANALOG OUTPUT
R
L
OPTICAL
COAXIAL
INTERNAL
EXTERNAL
q
w
e
t
y
r
SA8003
SA7003
q
w
e
t
y
r
