5.1-Kanal-Anordnung
FL FR
SW
C
SL SR
z1
z2
Hörposition
z1 22˚ – 30˚ z2 120˚
Front-A/B-Lautsprecher-Anordnung
FR(A) FR(B)
SW
FL(B) FL(A)
Hörposition
FL Front-Lautsprecher (L) SBL Surround-Back-Lautsprecher (L)
FR Front-Lautsprecher (R) SBR Surround-Back-Lautsprecher (R)
C Center-Lautsprecher FHL Fronthochtöner (L)
SW Subwoofer FHR Fronthochtöner (R)
SL Surround-Lautsprecher (L) FWL Front-Wide-Lautsprecher (L)
SR Surround-Lautsprecher (R) FWR Front-Wide-Lautsprecher (R)
SB Surround-Back-Lautsprecher
Anschluss
• Informationen zum Anschluss des 7.1-Kanal-Systems mit Surround-Back-Lautsprechern finden Sie auf Seite 5.
• Hinweise zum Anschluss eines TV-Geräts finden Sie auf Seite 7.
n Anschlussbeispiel für einen Marantz MM7055 und MM7025 Leistungsverstärker

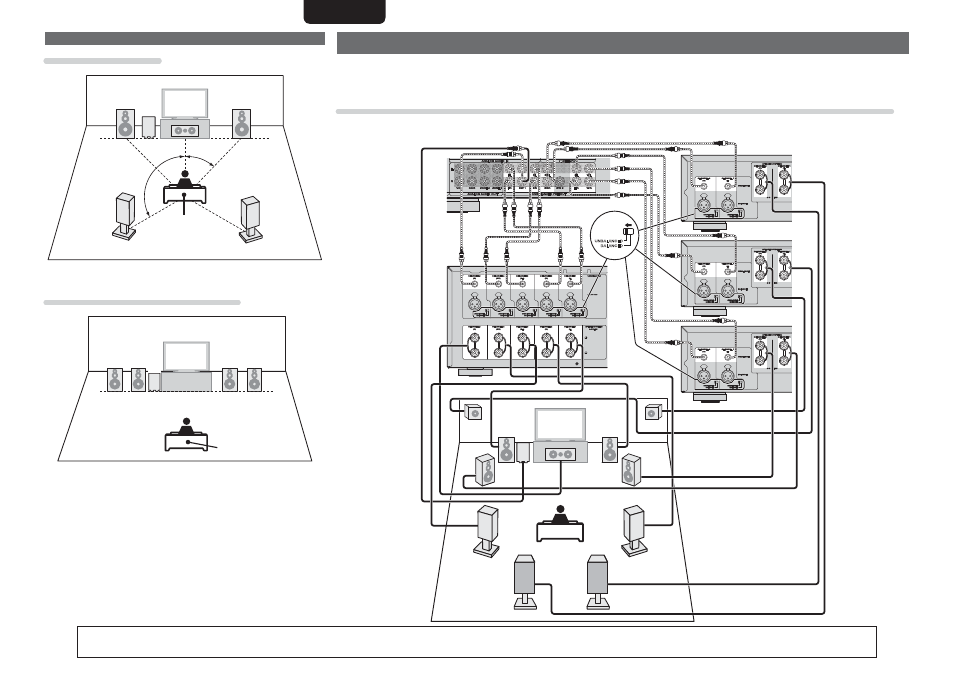

7.1-Kanal-Anschluss-Schema (Surround-Back-Lautsprecher / Fronthochtöner / Front-Wide-Lautsprecher)
Stellen Sie zur 7.1-Kanal-Wiedergabe (Surround-Back-Lautsprecher / Fronthochtöner / Front-Wide-Lautsprecher) für die Option “Einstellung
“Amp Assign”” (vSeite 49) die Option “Normal” ein.
FL FR
C
SBL SBR
SL SR
SW
FWR FWL
FHR FHL
BALANCED
UNBALANCED
GMM7025H
GMM7025H
GMM7025H
GMM7055H
Installation
Weitere Informationen zur Lautsprecher-Impedanz und zum Anschluss der Lautsprecherkabel finden siehe Bedienungsanleitung des
Leistungsverstärkers.
