Spannungsversorgung
Das Empfängermodul ist für eine Betriebsspannung von 18...36V DC ausgelegt. Über einen DC-
DC Wandler erfolgt eine galvanisch getrennte Versorgung der Empfängerschaltung. Die Isolations-
spannung beträgt 500V DC.

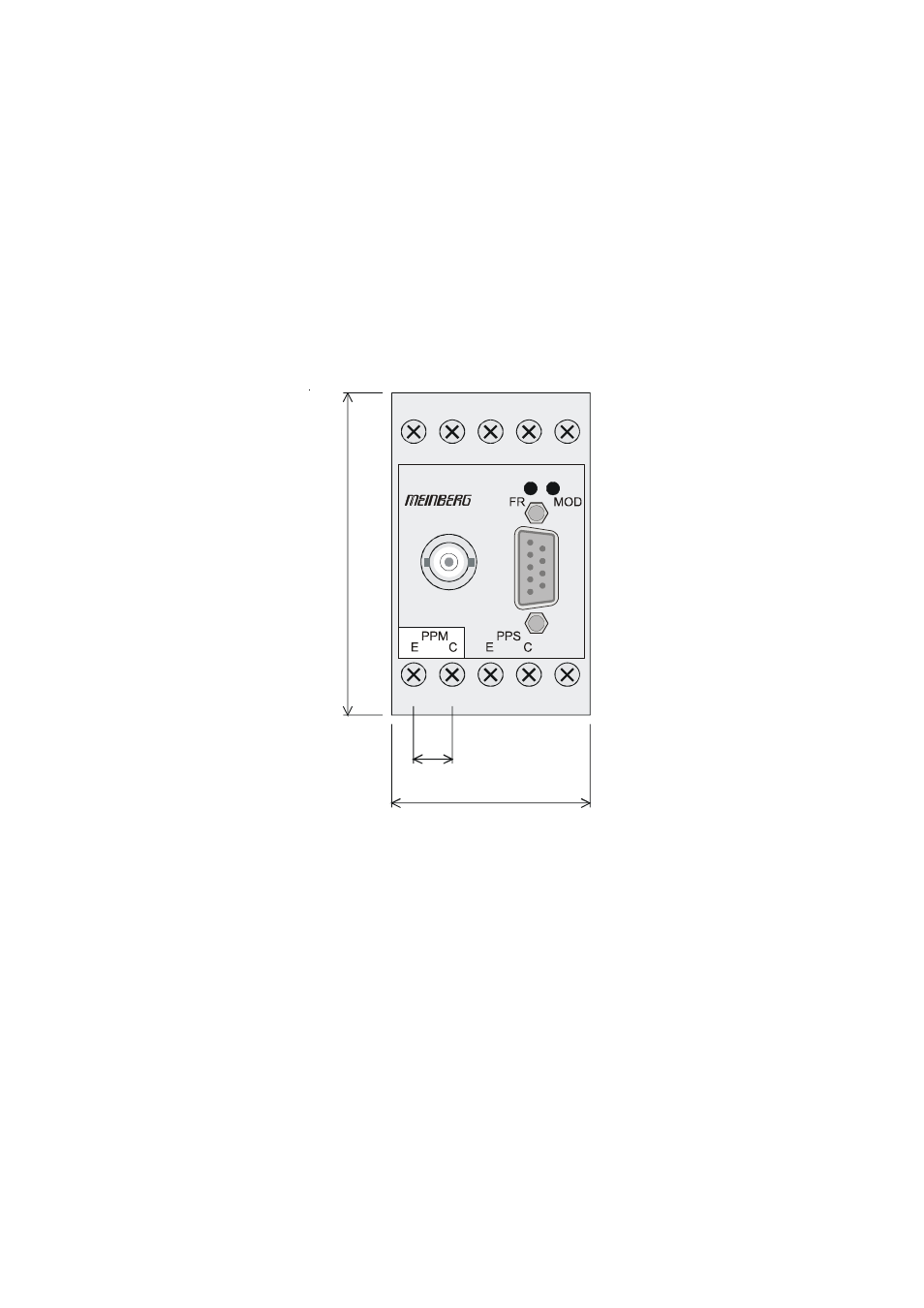

Maßbild
8,7
73,2
45
COM52HS
Antenne
24
V
GND
BSL
1
2
Antennenmontage
Die Empfangsantenne muß immer möglichst genau ausgerichtet werden. Dabei muß die Längssei-
te in Senderrichtung (Frankfurt am Main) zeigen. Es sollte ein Abstand von mindestens 30 cm zu
jeglichen Metallgegenständen eingehalten werden. Außerdem ist eine Entfernung von möglichst
mehreren Metern zu Fernseh- oder Computermonitoren einzuhalten. Die Antennenausrichtung kann
mit Hilfe des Modulations-LED s (Mod) vorgenommen werden. Ein ohne Störimpulse im Sekun-
dentakt blinkendes Modulations-LED von entscheidender Bedeutung. Bei einem ungestörten
DCF77-Signal synchronisiert die Uhr max. 3 Min. nach dem Einschalten. Dies ist am Erlöschen des
Freilauf-LEDs (FR) erkennbar. Empfangsstörungen werden durch das erneute Einschalten des
Freilauf-LEDs zum folgenden Minutenwechsel angezeigt.
