FUNKUHREN

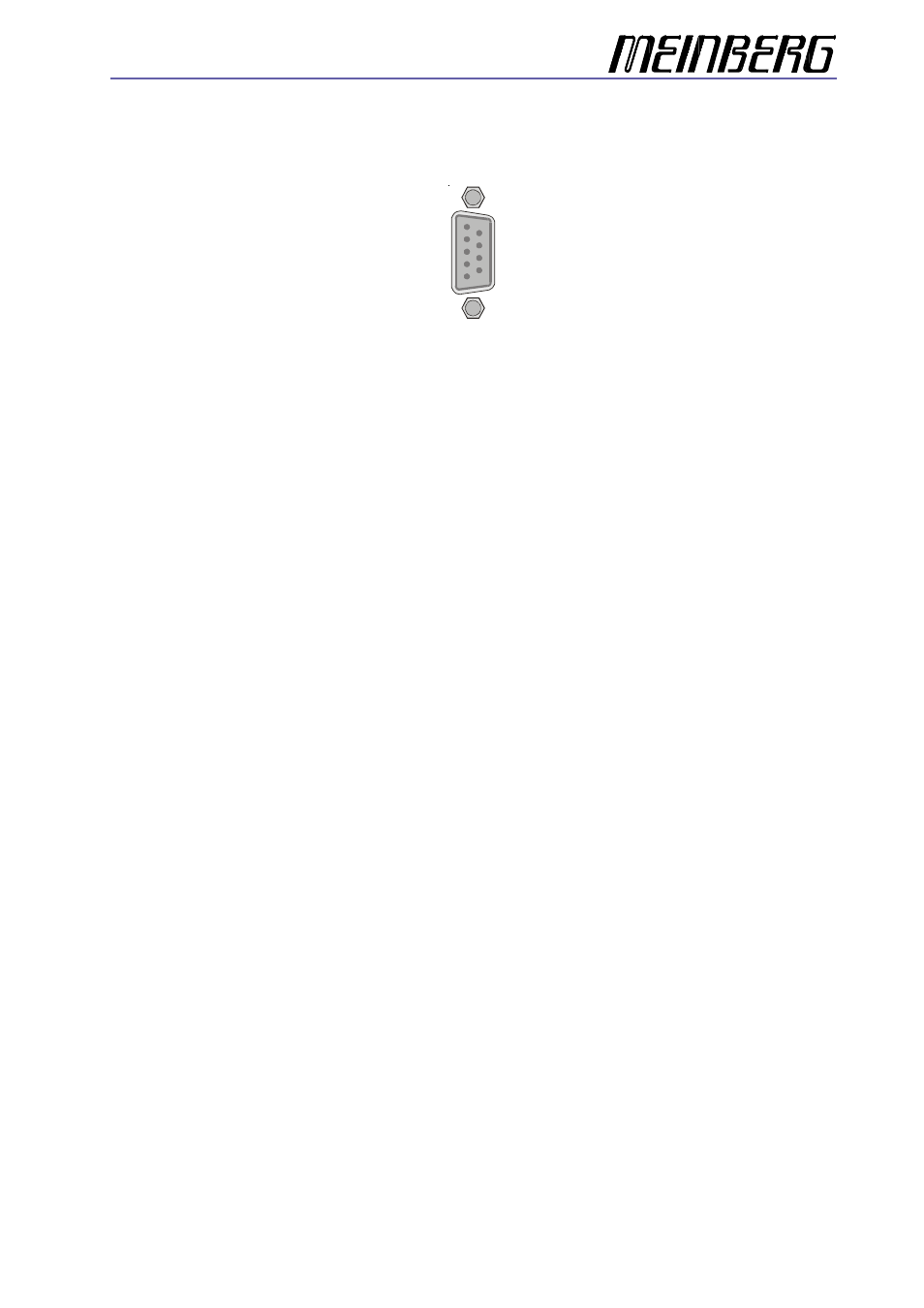

Pinbelegung der SUB-D Buchse
1
6
5
9
1
nc
2
TxD
3
RxD
4
nc
5
GND
6
nc
7
nc
8
nc
9
nc
Impulsausgang
Nach erfolgter DCF77-Synchronisation werden ein Minutenimpuls und ein Sekundenimpuls mit
einer Impulslänge von 0.2 Sekunde freigeschaltet. Die Impulserzeugung wird bei DCF77 Emp-
fangsausfall noch für weitere 12 Stunden aufrechterhalten und danach deaktiviert.
Optokopplerausgang( max. 70V,20mA), Impulslänge 0.2s / (E = Emitter, C = Collector)
