Das modulare SDU System
Die Signal Distribution Unit SDU ist ein System bestehend aus einem oder zwei
Verteiler-Modulen für IRIG-B, TTL oder LWL Signale sowie einem Netzteilmodul.
Diese Module sind in einem 1HE Desktop MULTIPAC Gehäuse installiert. Die Ein-/
Ausgangssignale der SDU werden über Steckverbinder auf der Rückseite des Gehäuses
herausgeführt.
Details der Komponenten werden nachfolgend beschrieben.

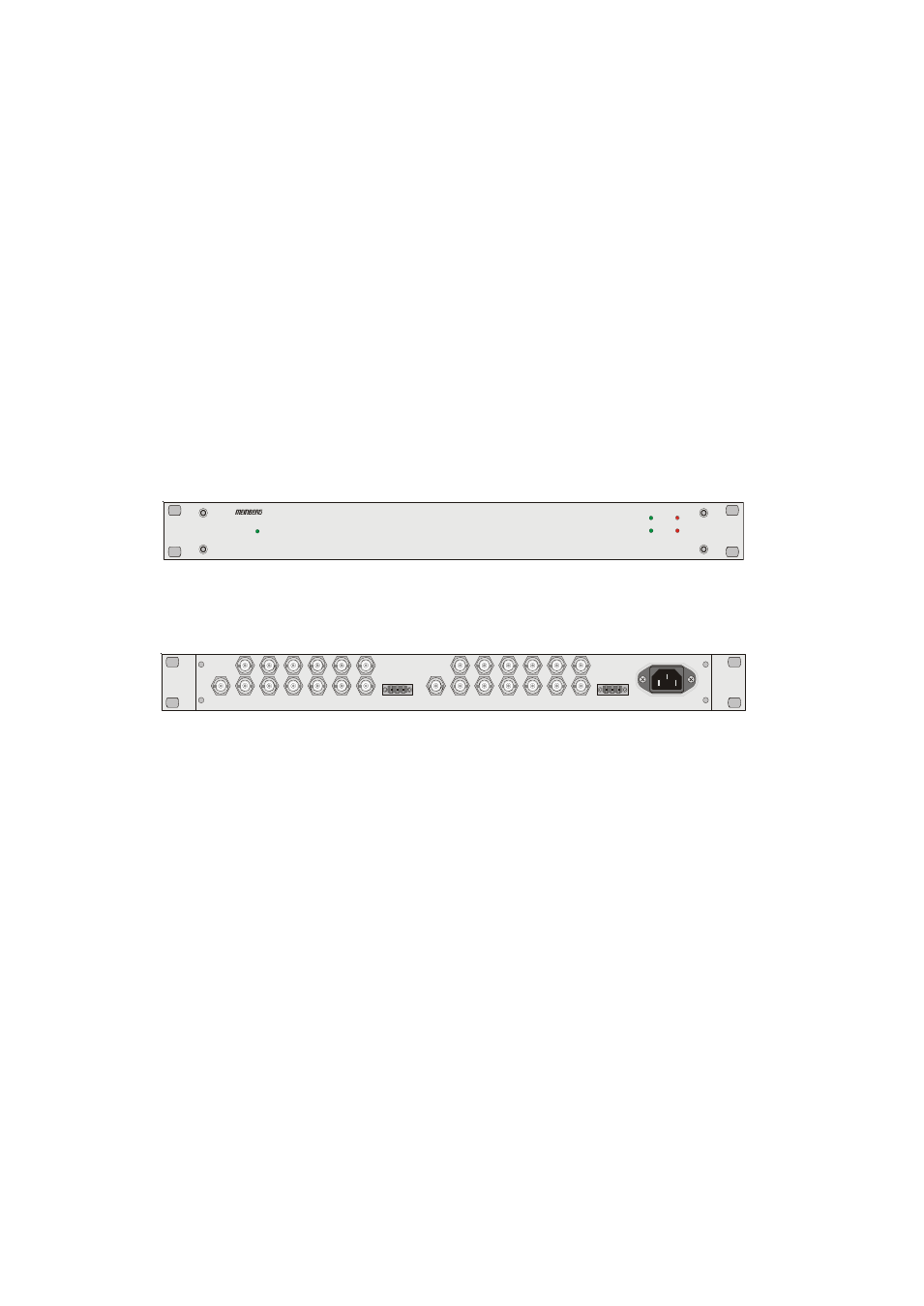

SDU im Desktop MULTIPAC Gehäuse
Frontansicht
Rückansicht
100 ... 240V AC
50/60 Hz
In-1
In-2
Out-01
Out-02
Out-01
Out-02
Out-03
Out-04
Out-03
Out-04
Out-05
Out-06
Out-05
Out-06
Out-07
Out-08
Out-07
Out-08
Out-09
Out-10
Out-09
Out-10
Out-11
Out-12
Out-11
Out-12
Error-1
Error-2
Time Code
modulated
TTL
comm on off
comm on off
POWER
Module 1
Module 2
Alarm
Time Code Signal Distribution Unit SDU
Alarm
Signal
Signal
