Systemkomponenten

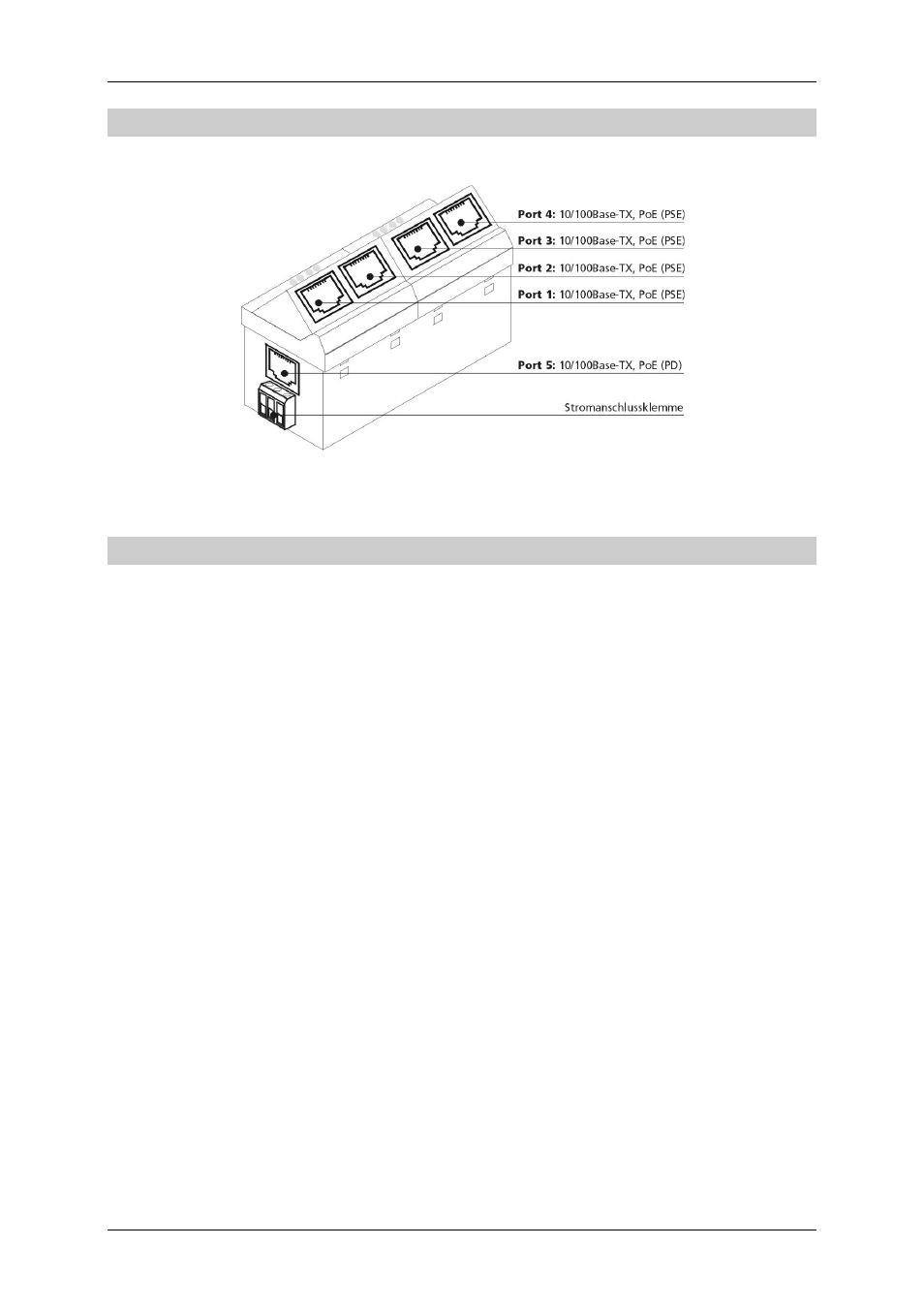

Abb. 1: Anschlüsse
Stromversorgung
Es bestehen zwei Möglichkeiten der Stromversorgung:
MS450150M: Diese Version verfügt über ein integriertes Netzteil. Mit der Anschlussklemme
werden direkt 110-230 V AC (3x 1,5 mm
2 ) verbunden.
MS450154PM-48: Diese Version unterstützt Power-over-Ethernet gemäß IEEE 802.3af. Die
Stromversorgung erfolgt über ein externes Netzteil (MS700675, gehört nicht zum Lieferumfang).
Das Netzteil verfügt über eine Leistung von 65 W und stellt die Stromversorgung des Switches
sowie der PoE-Endgeräte (max. 4 x 15,4 W) sicher.
Alternativ kann der Switch (MS450154PM-48) über den Twisted Pair Uplink per PoE mit Strom
Powered Device – PD) gespeist werden. Die darüber bezogene Leistung (15,4 W Klasse 0) dient
nicht nur der eigenen Versorgung, sondern kann an den Teilnehmeranschlüssen (Port 1-4)
weiteren Verbrauchern zur Verfügung gestellt werden (Power Source Equipment – PSE).
In diesem Fall sind bestimmte Bedingungen zu beachten:
• für die weitere Stromversorgung (PSE) steht eine maximale Leistung von
1x 7,5 W (Klasse 2) bzw.
2x 4 W (Klasse 1) zur Verfügung.
• am Uplink-Anschluss muss eine Eingansspannung von mindestens 46 V DC anliegen
Anmerkung: Derzeit sind am Markt kaum Endgeräte verfügbar, bei denen die Leistungsklassen
des Standards IEEE 802.3af sinnvoll genutzt werden. Deshalb können auch Geräte betrieben
werden die sich zwar mit Klasse 0 bzw. 3 klassifizieren, deren tatsächlicher Stromverbrauch
jedoch deutlich niedriger ist.
Mit dem Netzwerkmanagement wird dann für den jeweiligen Anschluss der so genannte
„Forced Mode“ aktiviert. Die Stromaufnahme wird stetig überwacht und bei Überschreitung
einer Leistungsgrenze von max. 10 W wird der jeweilige Port abgeschaltet.
MS450156PM-48: Diese Version verfügt über einen weiteren TP-Uplink (6x 10/100Base-TX). An
diesem Anschluss steht ebenfalls die PoE-Funktion zur Verfügung.
