Seite 4
7 TWEETER GAIN: Dieser Hochton-Einsteller bietet einen Einstellbereich von Plus /
Minus 3dB für die individuelle für die Raumanpassung.
8 FREQUENCY: Dieser Einsteller bietet die Anwahl eines Frequenzbereiches zwischen
30Hz – 200Hz, der mit dem unter Punkt (9) genannten Einsteller angepasst werden
kann.
9 BASS EQ: Dieser Einsteller verändert in Abhängigkeit mit dem FREQUENCY
Einsteller die Verstärkung des Musiksignals von Plus +6dB bis -6dB.
Hinweis:
Sollte die Anzeige (3) blinken, haben die Schutzschaltungen des Gerätes die
Lautsprecher im Fehler- oder Überlastungsfall abgeschaltet. Das Gerät kann nur
durch eine erneute Betätigung des Netzschalters (5) auf der Geräterückseite
zurückgesetzt werden.
Inbetriebnahme
1. Stellen Sie sicher, dass die Geräte ausgeschaltet sind.
2. Schließen Sie die Aktiv-Lautsprecher mit den beiliegenden Netzkabeln am
Stromnetz an.
3. Verbinden Sie die Geräteeingänge mit den Ausgängen Ihres Vorverstärkers.
4. Optimalerweise verwenden Sie hierfür eine XLR – Kabelverbindung.
Belegung des XLR- Anschlusses: Pin 1= Masse; Pin 2 = Plus/Signal; Pin 3 = Signal/Minus
5. Schalten Sie nun die Aktiv-Lautsprecher und Ihren Vorverstärker ein und bei
einem anliegendem Musiksignal sind Ihre AURUM Aktiv Lautsprecher nach ca. 5
Sekunden für die Musikwiedergabe bereit.

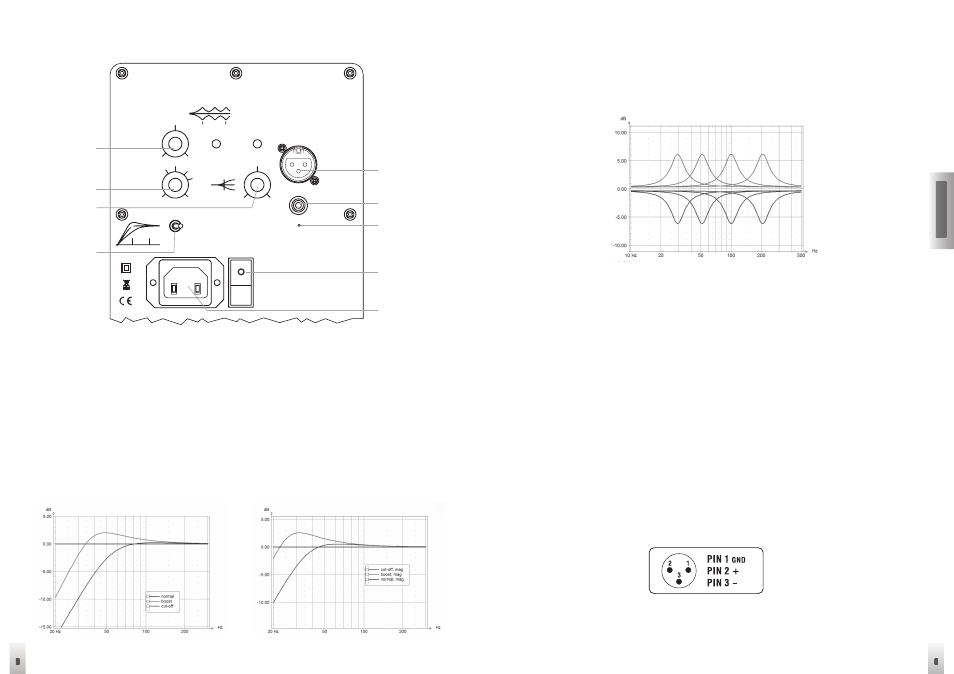

Bedienelemente auf der Geräterückseite
1 LINE IN: Symmetrischer XLR Eingang
2 RCA: Unsymmetrischer Eingang
3 Power-Anzeige: Diese Anzeige leuchtet Rot, wenn sich das Gerät im Stand by -
Modus befindet und signalisiert damit, das es bei einem anliegenden Musiksignal
eingeschaltet wird. Im On-Modus (Betrieb) leuchtet diese Anzeige Grün.
4 Netzschalter: Trennt das Gerät komplett von der Netzversorgung.
5 Netzanschlussbuchse
6 BASS ADJUST: Dieser Schalter ermöglicht eine dreistufige Raumanpassung im
unteren Bassbereich.
ALTAN: schaltbarer Hochpass
ORKAN: schaltbarer Hochpass
1: Reduce
2: Normal
3: Boost
BASS ADJUST
FREQUENCY
LEVEL
LINE IN
XLR
TWEETER GAIN
30Hz
200Hz
balanced
BASS EQ
30Hz
200Hz
RCA
unbalanced
50Hz
40Hz
100Hz
150Hz
1
2
3
ON
POWER
OFF
3 2
1
30Hz 100Hz
3kHz
6dB
0dB
-6dB
3dB
0dB
-3dB
3
2
1
9
8
7
6
1
2
3
4
5
