3. Infrarotempfänger
: Dieser Sensor empfängt die Infrarotsignale Ihrer Fernbedienung.
Richten Sie die Fernbedienung stets auf diesen Bereich und achten Sie darauf, dass
der Sensor nicht verdeckt wird.

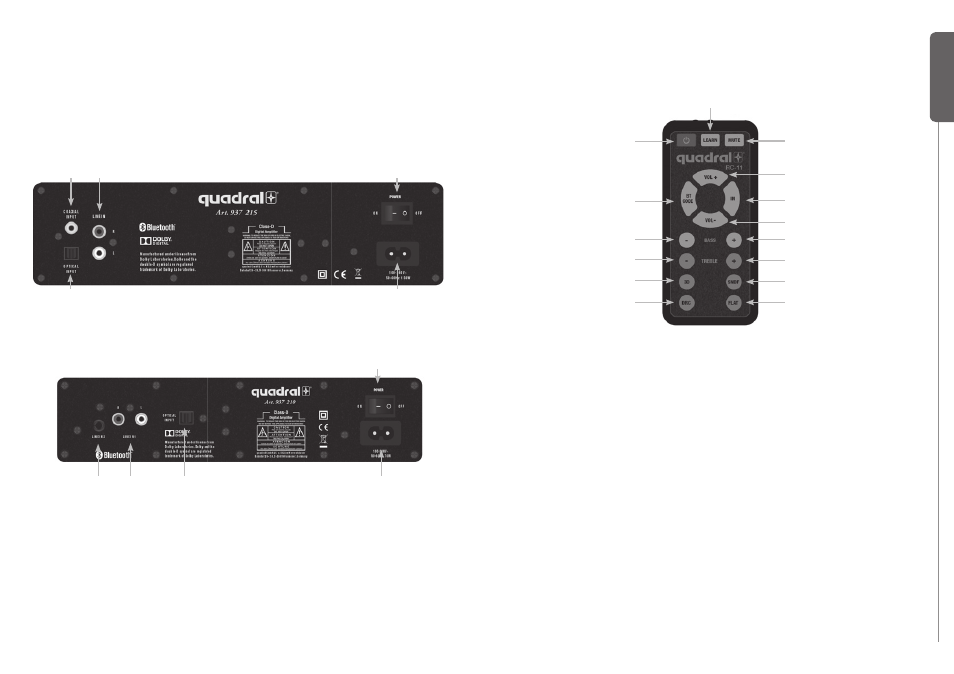

Anschlüsse auf der Geräterückseite
1 OPTICAL INPUT –
Optischer Digital Eingang
2 Netzanschlussbuchse
3 Netzschalter:
Trennt das Gerät komplett von der Netzversorgung.
4 LINE IN 1
– Analoge Stereo RCA-Eingänge
5 LINE IN 2
– Analoge Stereo Miniklinken-Eingang
6 COAXIAL INPUT –
Koaxialer Digital Eingang
Fernbedienung
Mit der Fernbedienung RC-11 erfolgt die Komfortbedienung Ihrer MAGIQUE XS oder
MAGIQUE.
1. POWER
Drücken Sie diese Taste, um das Gerät an oder auszuschalten.
(Der Netzschalter auf der Rückseite muss sich hierfür in der ON - Position befinden.)
Display-Anzeige im An-Modus z.B. [A1] =LINE IN oder [ .] für Aus (Standby-Modus).
2. BT CODE
Bitte wählen Sie zuerst die Quelle BT (Bluetooth) mit der Taste 10 (IN)
aus! Anschließend drücken Sie die Taste BT-CODE um eine Kopplung mit einem
Smartphone oder PC zu starten. Die blaue LED in der Display-Mitte beginnt schnell
zu blinken und Ihr MAGIQUE sendet einen Kopplungscode, den der Sender für die
vorzunehmende Verbindung aufnimmt.
Beim erstmaligen Verbinden müssen Sie am Sender in der Liste der erkannten Geräte
die MAGIQUE XS oder MAGIQUE anwählen. Ist das Gerät im Sender gespeichert,
verbindet es sich beim nächsten Mal automatisch.
Display-Anzeige [ . ]
Wenn kein Verbindungsaufbau innerhalb von 3 Minuten stattgefunden hat, blinkt
die Anzeige langsamer und muss erneut gestartet werden. Bei einem erfolgten
Verbindungsaufbau leuchtet dieser Anzeigepunkt dann dauerhaft und in Ihrem
Smartphone oder PC erscheint MAGIQUE oder MAGIQUE XS zur Identifikation.
Hinweis:
Ihr MAGIQUE benötigt für die Kopplung mit Ihrem Smartphone oder PC keine PIN-
Code Eingabe. Bei älteren Geräten könnte dies jedoch noch nötig sein. (Quittieren
Sie dies dann durch die PIN-Code Eingabe „0000“. Es kann immer nur ein Gerät zur
Zeit mit Ihrer MAGIQUE XS oder MAGIQUE verbunden sein.
1
1
2
2
6
5
4
4
3
3
1
11
12
2
3
10
9
9
4
7
8
4
3
5
6
