Rewinder
132 Kiaro! 200 Bedienungsanleitung
Einstellen der Rewinder-Ausrichtung
Die Kante des Etikettenmaterials sollte beim Verlassen des Druckers rechtwinklig zum
inneren Flansch des Rewinders ausgerichtet sein. Falls erforderlich, können Sie die
Position des Rewinders einstellen, um eine einwandfreie Ausrichtung der Etiketten
beim Verlassen des Druckers zu gewährleisten.
Note: In den meisten Fällen ist das Rewinder-Zubehör bereits werkseitig ausgerichtet und
erfordert keine weitere Einstellung.
1 Vergewissern Sie sich, dass sich der Netzschalter des Rewinders in der Stellung
OFF befindet.
2 Starten Sie einen Druckjob. Halten Sie den Job an, sobald das bedruckte Material
ein kurzes Stück weit am Rewinder entlang transportiert worden ist.

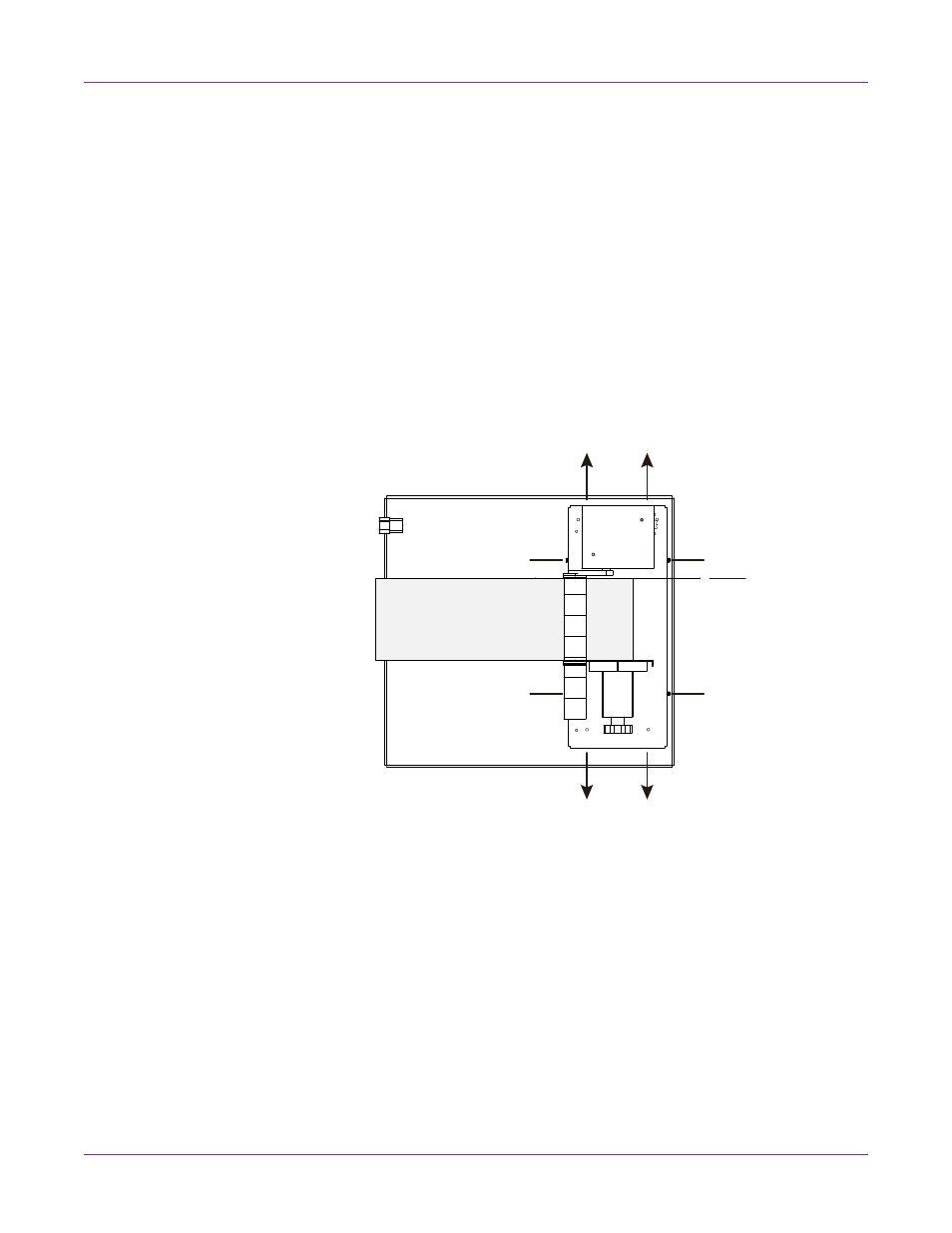

Bitte beachten Sie bei der Einstellprozedur die folgende Abbildung (von oben
gesehen).
3 Lösen Sie mit einem 2,5-mm-Innensechskantschlüssel die vier Schrauben [1] des
Rewinders. Entfernen Sie diese Schrauben jedoch nicht vollständig.
4 Verschieben Sie den Rewinder nach Bedarf in den durch die Pfeile angezeigten
Einstellrichtungen. Die Kante des Materials [2] sollte rechwinklig zum inneren
Flansch [3] ausgerichtet sein.
5 Ziehen Sie die vier Schrauben [1] nach erfolgter Einstellung wieder fest, um den
Rewinder zu sichern.
6 Wiederholen Sie den Rewinder-Konfigurationsvorgang. Aufwickeln von Etiketten
