Montageanweisung für das Fachpersonal
Wichtige Hinweise vor der
Installation
■ Zur Installation der Gesamt-
anlage sind die Betriebsanlei-
tungen des Innengerätes und
des Kaltwasser-Erzeugers bzw.
Heizungs- oder Wärmepum-
penanlage zu beachten.
■ Die Innengeräte und Kaltwas-
ser-Erzeuger arbeiten eigen-
ständig. Eine Verbindungslei-
tung untereinander ist nicht
erforderlich.
■ Bringen Sie das Gerät in der
Originalverpackung so nah wie
möglich an den Montageort.
Sie vermeiden so Transport-
schäden.
■ Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertragspart-
ner und der Spedition.
■ Wählen Sie einen Montageort,
der einen freien Lufteintritt und
-austritt gewährleistet.
(Siehe Abschnitt „Mindestfrei-
räume“).
■ Installieren Sie das Gerät nicht
in unmittelbarer Nähe von
Geräten mit intensiver Wärme-
strahlung.
Die Montage in der Nähe von
Wärmestrahlungen reduziert
die Geräteleistung.
■ Heben Sie das Gerät an den
Ecken und nicht an den Medi-
um- oder Kondensatanschlüs-
sen an.
■ Die Mediumanschlussleitungen,
Ventile und die Verbindungen
sind dampfdiffusionsdicht zu
isolieren. Ggf. ist auch die Kon-
densatleitung zu isolieren.
In kombinierten Anlagen mit
Kühl- und Heizbetrieb sind die
Anforderungen der aktuellen
Energie-Einspar-Verordnung
(En EV) zu beachten.
■ Schotten Sie offene Leitungen
gegen den Eintritt von Schmutz
ab und knicken oder drücken
Sie nie die Leitungen ein.
■ Vermeiden Sie unnötige Bie-
gungen.
Sie minimieren so den Druck-
verlust in den Leitungen.
■ Führen Sie alle elektrischen
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
■ Befestigen Sie elektrische Lei-
tungen stets ordnungsgemäß in
den Elektroklemmen. Es könnte
sonst zu Bränden kommen.
■ Für Wartungsarbeiten am
Schaltkasten bzw. an der Ventil-
baugruppe sind in der
Zwischendecke Revisionsöff-
nungen vorzusehen.
■ Eventuelle Lüftungskanäle bzw.
-rohre für einen Zweitrauman-
schluss bzw. einen Frischluftan-
schluss sind einschließlich der
Anschlussstücke mit diffusions-
dichter Wärmedämmung zu
versehen.
■ Montieren Sie die Ventilbau-
gruppe oder andere Anbauteile
erst nach erfolgter Installation
des Innengerätes.
Wahl des Installationsortes
Wand-/Deckentruhe KWK
Das Gerät ist für eine senkrechte
Wandmontage, z.B. unterhalb von
Fenstern, konzipiert.
Es ist aber auch im oberen Wand-
bereich (max. 1,25 m Oberkante
Fußboden) einsetzbar.
Das Gerät ist ebenfalls für eine
waagerechte Deckenmontage
konzipiert. Hierbei ist besonders
die Kondensatabführung zu
beachten (Siehe Kapitel „Konden-
satanschluss“).
Anschlussvarianten
Die folgenden Anschlussvarianten
für die Medium-, Kondensat- und
Steuerleitungen können genutzt
werden.
Wand-/Deckentruhe für
Zwischendecken-/-wandeinbau
KWK-ZW
Das Innengerät ist für eine senk-
rechte Montage in Zwischenwän-
den konzipiert.
Das Gerät ist ebenfalls für eine
waagerechte Montage in Zwi-
schendecken konzipiert. Hierbei ist
besonders die Kondensatabfüh-
rung zu beachten (Siehe Kapitel
„Kondensatanschluss“).
Montagematerial
Das Innengerät wird mittels 4
bauseitig zu stellenden Schrauben
befestigt.

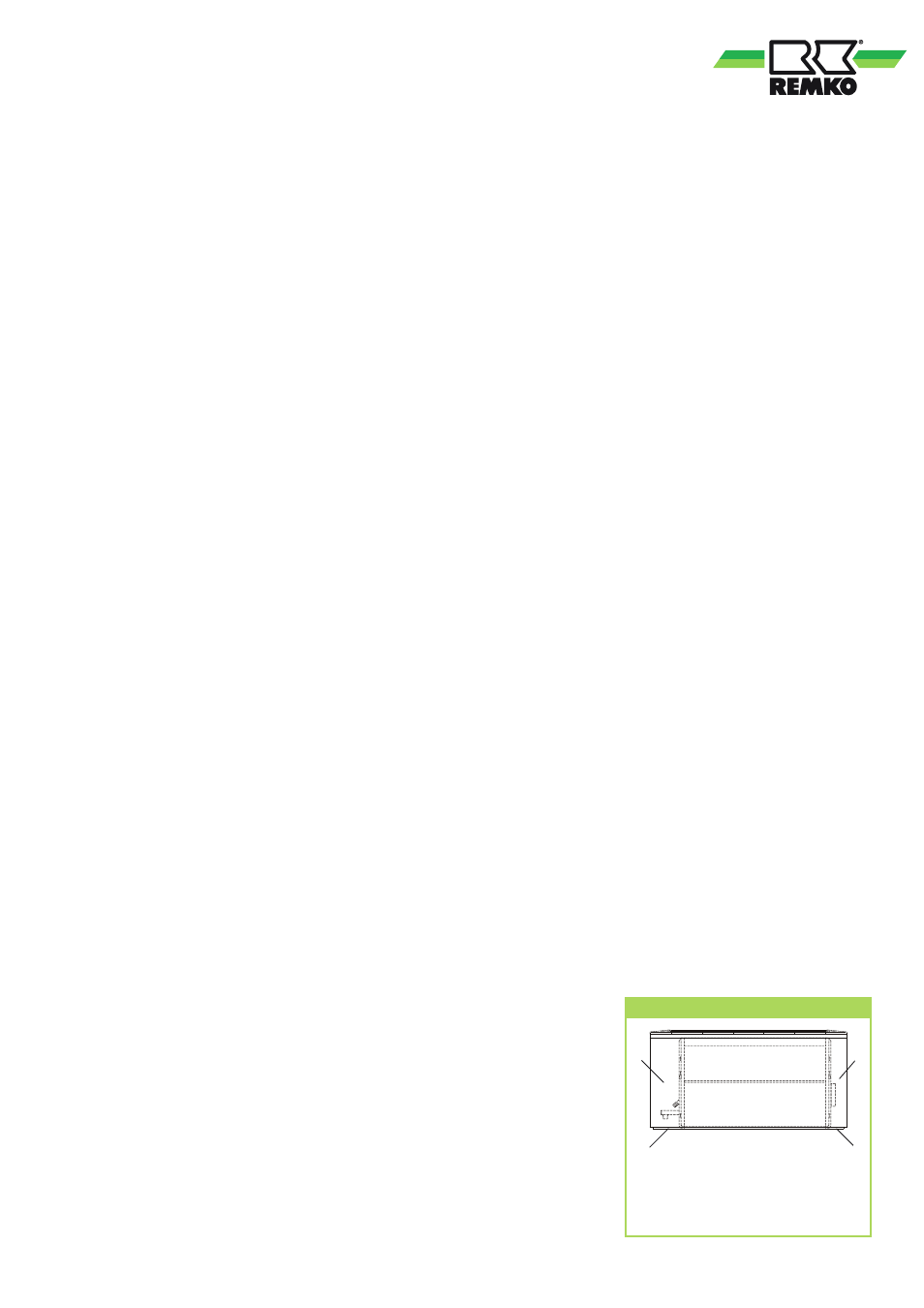

Anschlussvarianten
3
1
4
2
1 Abgang durch die Wand links
2 Abgang durch die Wand rechts
3 Abgang durch den Boden links
4 Abgang durch den Boden rechts
