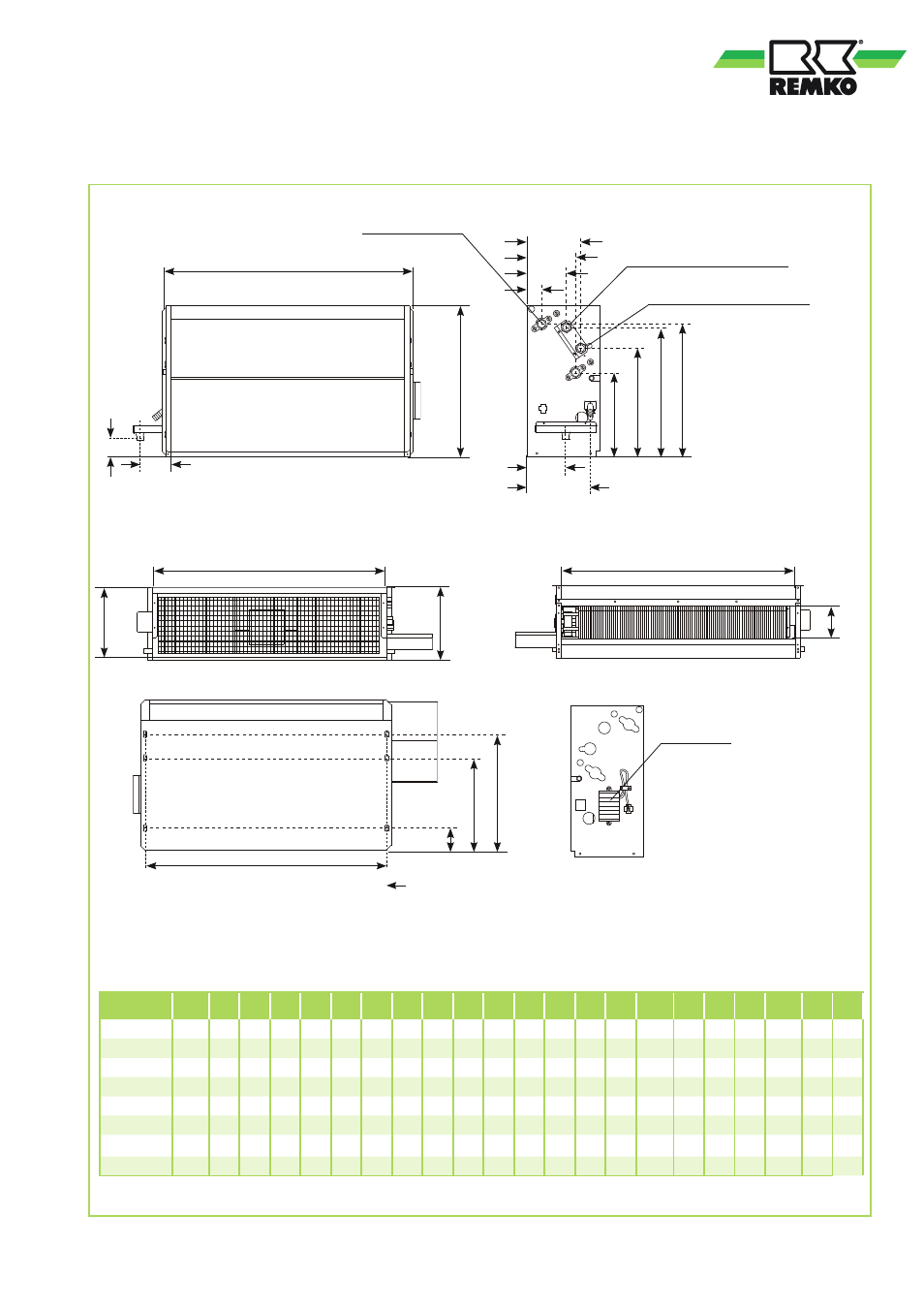

Geräteabmessungen
Lufteintritt
Luftaustritt
U
U
V
C
W
Elektrischer
Anschuss
Q
R
S
P
Alle Angaben in mm
Eintritt Kühlen
2-Leiter-System
Eintritt Heizen
4-Leiter-System (Zubehör)
Austritt Heizen
4-Leiter-System (Zubehör)
KWK 100ZW bis 800ZW
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
U
V
W
KWK 100
440 445 216 70
95 249 320 382 393 96 185 42 140 156 251 415
70 275 345 390 100 206
KWK 150
590 445 216 70
95 249 320 382 393 96 185 42 140 156 251 565
70 275 345 540 100 206
KWK 250
740 445 216 70
95 249 320 382 393 96 185 42 140 156 251 715
70 275 345 690 100 206
KWK 400
890 445 216 70
95 249 320 382 393 96 185 42 140 156 251 865
70 275 345 840 100 206
KWK 450
1190 490 226 70
95 249 427 318 444 100 195 42 112 155 177 1165 70 295 370 1140 120 216
KWK 600
1190 490 226 70
95 249 427 318 444 100 195 42 112 155 177 1165 70 295 370 1140 120 216
KWK 700
1490 490 226 70
95 249 427 318 444 100 195 42 112 155 177 1565 70 295 370 1440 120 216
KWK 800
1490 490 226 70
95 249 427 318 444 100 195 42 112 155 177 1465 70 295 370 1440 120 216
E
J
K
F
L
M
N
O
G
H I
B
D
A
