Systemaufbau
Das Gerät ist für ein 2-Leiter-
System konzipiert. Bei der Verwen-
dung eines als Zubehör erhältli-
chen Heizregisters kann das Gerät
auf ein 4-Leiter-System erweitert
werden.
Das 2-Leiter-System besitzt 2
Mediumrohre (Leiter: Vor- und
Rücklauf) zum Kühlen mit kaltem
Medium und 2 Mediumrohre zum
Heizen mit warmem Medium. Das
kombinierte Kühl-/Heizregister im
Innengerät gibt im Kühlbetrieb die
Wärme aus der Raumluft an das
Betriebsmedium ab. Eine Umwälz-
pumpe transportiert das erwärmte
Medium zu einem Kaltwasser-
Erzeuger, der dem Medium die
Wärme in einem Verdampfer ent-
zieht und über einen Kältekreis in
einem Verflüssiger an die Außen-
luft wieder abgibt. Das abgekühl-
te Betriebsmedium wird in dem
Mediumkreislauf dem Gerät erneut
zugeführt.
Bei 2-Leiter-Systemen, die zum
Kühlen oder Heizen verwendet
werden, kann die Heizleistung
bei Kaltwasser-Klimasystemen
durch einen Kaltwasser-Erzeuger
mit Wärmepumpenfunktion oder
bei Heizsystemen durch einen
Heizkessel bzw. Wärmepumpe
erzeugt und dem Kreislauf zuge-
führt werden. Im Heizbetrieb kann
das Innengerät die Wärme des
Betriebsmediums an die Raumluft
abgeben.
Bei 4-Leiter-Systemen, die zum
Kühlen und Heizen verwendet
werden, stehen in einem System
gleichzeitig Kühlleistung von einem
einen Kaltwasser-Erzeuger und in
einem anderen System Heizleis-
tung von einem separaten Heizsys-
tem an den Innengeräten an.
REMKO KWK / KWK-ZW
6
Inverter-Wärmepumpe
Außenmodul
Inverter-
Wärmepumpe
Innenmodul

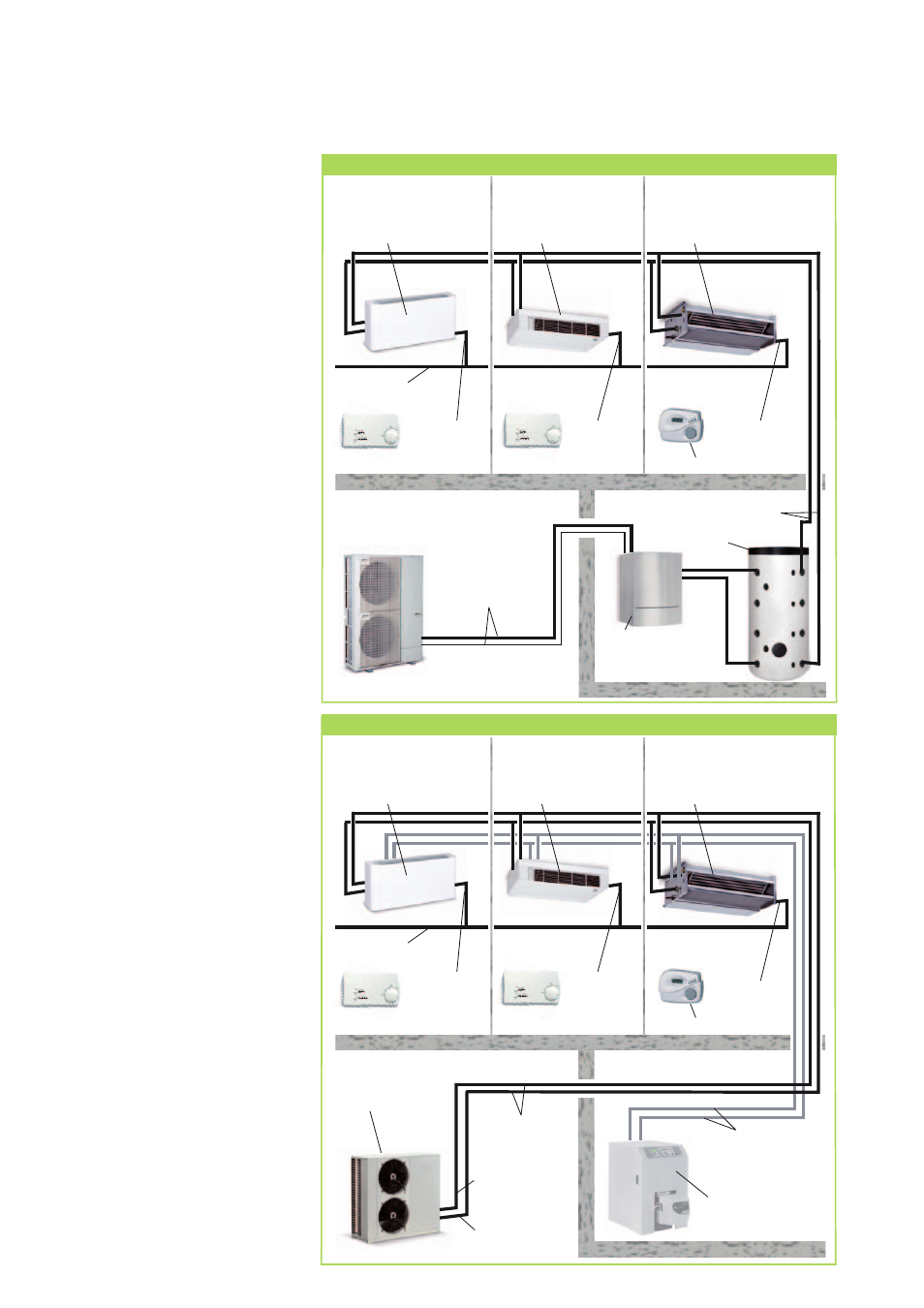

Beispiel Systemaufbau 2-Leiter-System (Wärmepumpen-System)
Pufferspeicher
Innenbereich 1
Außenbereich
Innenbereich 2 Innenbereich 3
Kalt-/Heizwasser-
Abnehmer
Kalt-/Heizwasser-
Abnehmer
Kalt-/Heizwasser-
Abnehmer
Kondensat-
leitung
Kondensat-
leitung
Kondensat-
leitung
Kondensat-
Sammelleitung
Raumtemperatur-Regelung Raumtemperatur-Regelung Raumtemperatur-Regelung
Mediumleitungen
Kühl-/oder Heizbetrieb
Kältemittel-
leitungen
ohne Anspruch auf Vollständigkeit
Kalt-/Heizwasser-
Abnehmer
Kalt-/Heizwasser-
Abnehmer
Kalt-/Heizwasser-
Abnehmer
Kaltwasser-
Erzeuger
Beispiel Systemaufbau 4-Leiter-System (Kaltwasser-Klimasystem)
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2 Innenbereich 3
Kondensat-
leitung
Kondensat-
leitung
Kondensat-
leitung
Kondensat-
Sammelleitung
Heizungsraum
Heizkessel
Raumtemperatur-Regelung Raumtemperatur-Regelung Raumtemperatur-Regelung
Mediumleitungen
Heizbetrieb
Mediumleitungen
Kühlbetrieb
ohne Anspruch auf Vollständigkeit
