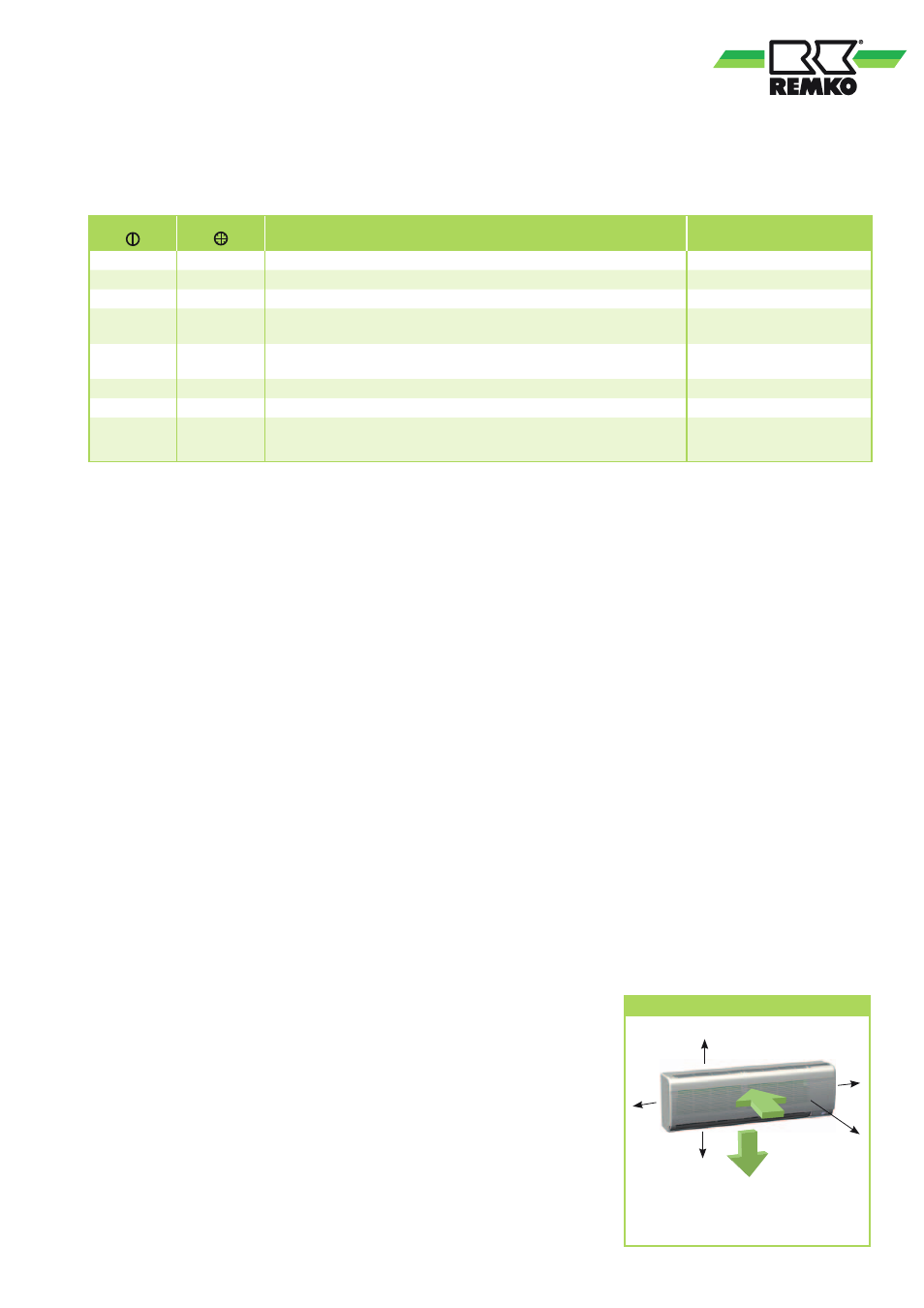

OPERATION

BETRIEBSMODUS

mögliche Ursache

Abhilfe

rot

Netzspannung vorhanden

Normaler Betriebszustand

rot

rot

Heizbetrieb

Normaler Betriebszustand

rot

grün

Kühlbetrieb

Normaler Betriebszustand

rot

Wechsel

rot/gelb

Automatikmodus Heizbetrieb

Normaler Betriebszustand

rot

Wechsel

rot/grün

Automatikmodus Kühlbetrieb

Normaler Betriebszustand

blinkt rot

Frostschutzsensor defekt/angesprochen

Fachhändler kontaktieren

blinkt rot

blinkt rot

Umlufttemperatursensor defekt/angesprochen

Fachhändler kontaktieren

an

blinkt gelb

Im Heizbetrieb ist die Mediumtemperatur nach 30 min. unterhalb von 30 °C

Im Kühlbetrieb ist die Mediumtemperatur nach 30 min. oberhalb von 20 °C

Mediumtemperaturen erhöhen

Mediumtemperaturen verringen

Störanzeige durch Blinkcode

Montageanweisung für das Fachpersonal

Wichtige Hinweise vor der

Installation

Zur Installation der Gesamt-

anlage sind die Betriebsanlei-

tungen des Innengerätes und

des Kaltwasser-Erzeugers bzw.

Heizungsanlage zu beachten.

Die Innengeräte und Kaltwas-

ser-Erzeuger arbeiten eigen-

ständig. Eine Verbindungslei-

tung untereinander ist nicht

erforderlich.

Bringen Sie das Gerät in der

Originalverpackung so nah wie

möglich an den Montageort.

Sie vermeiden so Transport-

schäden.

Kontrollieren Sie den Verpa-

ckungsinhalt auf Vollständigkeit

und das Gerät auf sichtbare

Transportschäden.

Melden Sie eventuelle Mängel

umgehend Ihrem Vertragspart-

ner und der Spedition.

Wählen Sie einen Montageort,

der einen freien Lufteintritt und

-austritt gewährleistet.

(Siehe Abschnitt „Mindestfrei-

räume“).

Installieren Sie das Gerät nicht

in unmittelbarer Nähe von

Geräten mit intensiver Wärme-

strahlung.

Die Montage in der Nähe von

Wärmestrahlungen reduziert

die Geräteleistung.

Heben Sie das Gerät an den

Ecken und nicht an den Medi-

um- oder Kondensatanschlüs-

sen an.

Die Mediumanschlussleitungen,

Ventile und die Verbindungen

sind dampfdiffusionsdicht zu

isolieren. Gegebenfalls ist auch

die Kondensatleitung zu

isolieren.

In kombinierten Anlagen mit

Kühl– und Heizbetrieb sind die

Anforderungen der aktuellen

Energie-Einspar-Verordnung

(En EV) zu beachten.

Schotten Sie offene Leitungen

gegen den Eintritt von Schmutz

ab und knicken oder drücken

Sie nie die Leitungen ein.

Vermeiden Sie unnötige Bie-

gungen.

Sie minimieren so den Druck-

verlust in den Leitungen.

Führen Sie alle elektrischen

Anschlüsse nach den gültigen

DIN- und VDE Bestimmungen

durch.

Befestigen Sie elektrische Lei-

tungen stets ordnungsgemäß in

den Elektroklemmen

(Es könnte sonst zu Bränden

kommen).

Montagematerial

Das Innengerät wird mittels

4 bauseitig zu stellenden

Schrauben über eine Wandhalte-

rung befestigt.

Wahl des Installationsortes

Das Innengerät ist für eine

waagerechte Wandmontage

oberhalb von Türen konzipiert.

Es ist aber auch im oberen Wand-

bereich (min. 1,75 m Oberkante

Fußboden) einsetzbar.

Mindestfreiräume

Die Mindestfreiräume sind zum

einen für Wartungs– und

Reparaturarbeiten und zum

anderen für die optimale Luftver-

teilung vorzusehen.

Mindestfreiräume

200

120

1500

120

120

Alle Angaben in mm

Lufteintritt

Luftaustritt

15
