Systemaufbau
Innenbereich 1 Innenbereich 2 Innenbereich 3
Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei der Anlieferung
und vermerken Sie eventuelle
Schäden oder fehlende Teile auf
dem Lieferschein und informieren
Sie den Spediteur und Ihren
Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung
Systemaufbau
Das Gerät ist für ein 2-Leiter-Sy-
stem konzipiert. Das System besitzt
2 Mediumrohre (Leiter: Vor- und
Rücklauf) zum Kühlen mit kaltem
Medium oder zum Heizen mit
warmem Medium.
Das kombinierte Kühl-/Heizregister
im Innengerät gibt im Kühlbe-
trieb die Wärme aus der Raum-
luft an das Betriebsmedium ab.
Eine Umwälzpumpe transportiert
das erwärmte Medium zu einem
Kaltwasser-Erzeuger, der dem
Medium die Wärme in einem Ver-
dampfer entzieht und über einen
Kältekreis in einem Verflüssiger
an die Außenluft wieder abgibt.

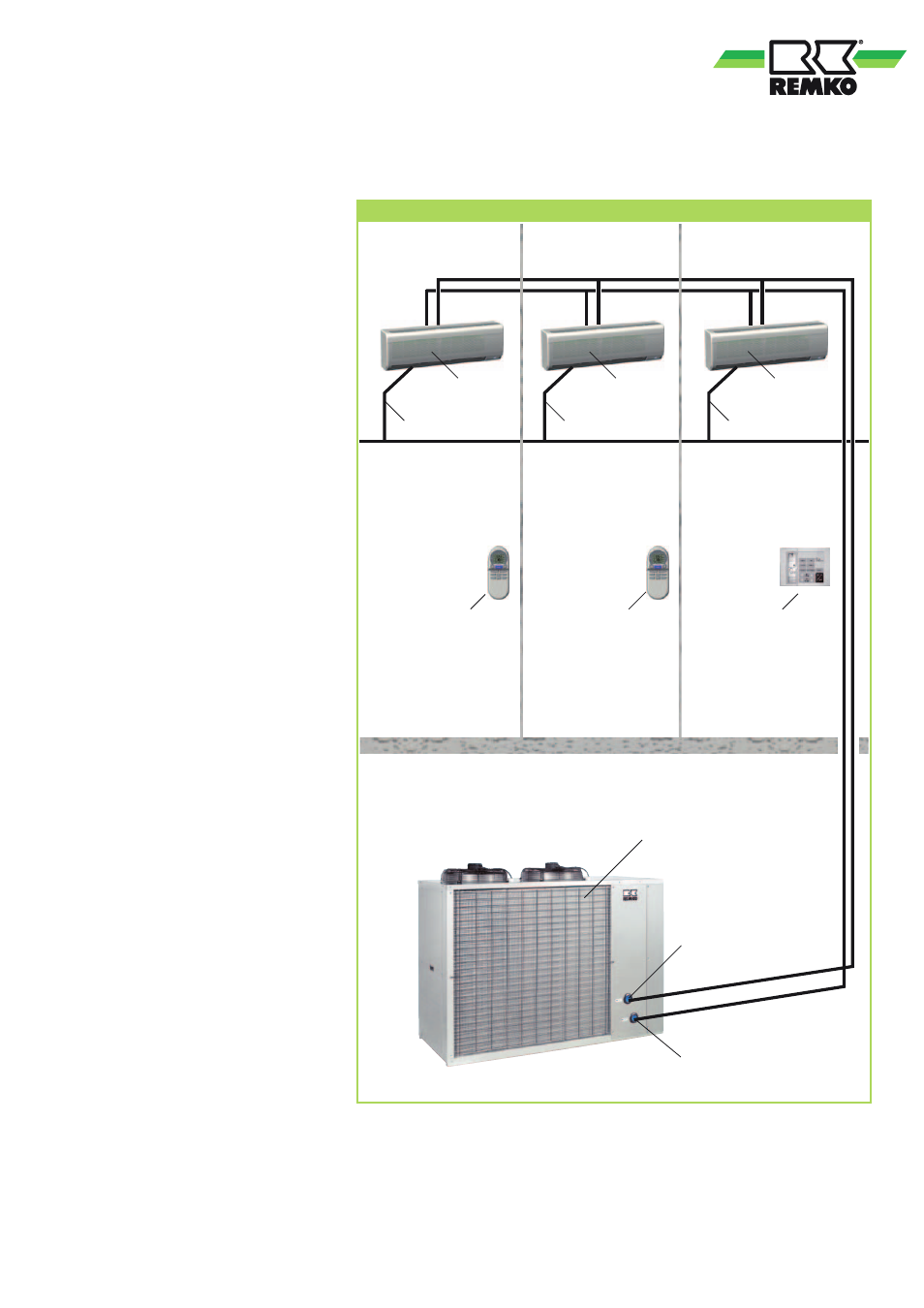

Kaltwasser-Erzeuger
Mediumeintritt
Mediumaustritt
Außenbereich
Infrarot-Fernbedienung Infrarot-Fernbedienung Kabel-Fernbedienung
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung Kondensatleitung Kondensatleitung
Bestimmungsgemäße
Verwendung
Die Geräte sind je nach Ausfüh-
rung und Ausrüstung ausschließ-
lich als Kaltwasser-Erzeuger zum
Abkühlen bzw. Erwärmen des Be-
triebsmediums Wasser oder einem
Wasser-Glykolgemisch innerhalb
eines geschlossenen Mediumkrei-
ses vorgesehen.
Eine andere oder darüber hinaus-
gehende Benutzung gilt als nicht
bestimmungsgemäß. Für hieraus
resultierende Schäden haftet der
Hersteller/Lieferant nicht. Das Risi-
ko trägt allein der Anwender.
Zur bestimmungsgemäße Verwen-
dung gehören auch das Beachten
der Bedienungs- und Installations-
anweisung und die Einhaltung der
Wartungsbedingungen.
Das abgekühlte Betriebsmedium
wird in dem Mediumkreislauf dem
Gerät erneut zugeführt.
Bei 2-Leiter-Systemen, die zum
Kühlen oder Heizen verwendet
werden, kann die Heizleistung
durch einen Kaltwasser-Erzeuger
mit Wärmepumpenfunktion oder
durch einen Heizkessel erzeugt
und dem Kreislauf zugeführt
werden. Im Heizbetrieb kann das
Innengerät die Wärme des Be-
triebsmediums an die Raumluft
abgeben.
